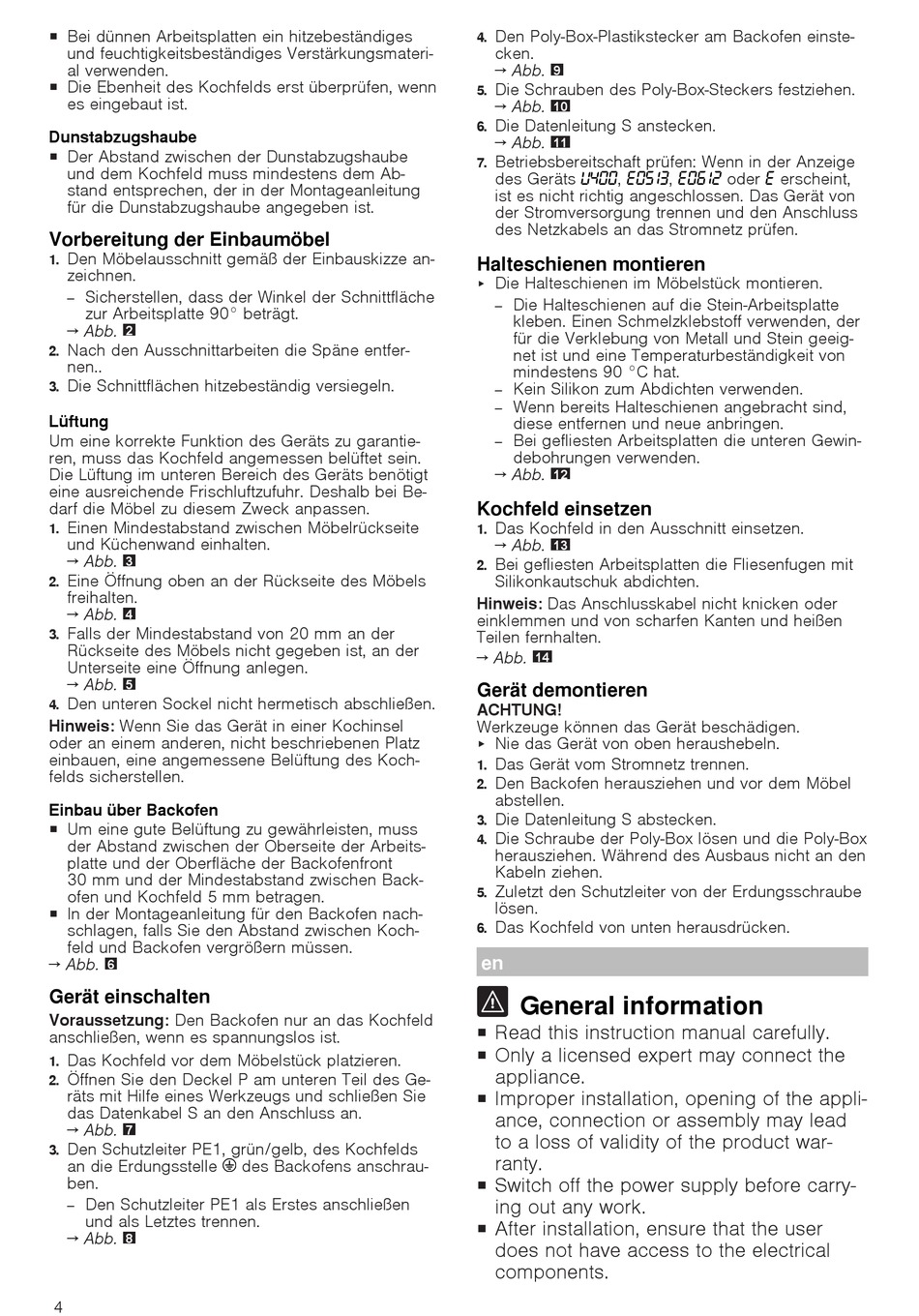

Bosch NXX675CB5E Montageanleitung Seite 4

¡ Bei dünnen Arbeitsplatten ein hitzebeständiges
und feuchtigkeitsbeständiges Verstärkungsmateri-
al verwenden.
¡ Die Ebenheit des Kochfelds erst überprüfen, wenn
es eingebaut ist.
Dunstabzugshaube
¡ Der Abstand zwischen der Dunstabzugshaube
und dem Kochfeld muss mindestens dem Ab-
stand entsprechen, der in der Montageanleitung
für die Dunstabzugshaube angegeben ist.
Vorbereitung der Einbaumöbel
Den Möbelausschnitt gemäß der Einbauskizze an-
1.
zeichnen.
Sicherstellen, dass der Winkel der Schnittfläche
‒
zur Arbeitsplatte 90° beträgt.
→ Abb.
2
Nach den Ausschnittarbeiten die Späne entfer-
2.
nen..
Die Schnittflächen hitzebeständig versiegeln.
3.
Lüftung
Um eine korrekte Funktion des Geräts zu garantie-
ren, muss das Kochfeld angemessen belüftet sein.
Die Lüftung im unteren Bereich des Geräts benötigt
eine ausreichende Frischluftzufuhr. Deshalb bei Be-
darf die Möbel zu diesem Zweck anpassen.
Einen Mindestabstand zwischen Möbelrückseite
1.
und Küchenwand einhalten.
→ Abb.
3
Eine Öffnung oben an der Rückseite des Möbels
2.
freihalten.
→ Abb.
4
Falls der Mindestabstand von 20 mm an der
3.
Rückseite des Möbels nicht gegeben ist, an der
Unterseite eine Öffnung anlegen.
→ Abb.
5
Den unteren Sockel nicht hermetisch abschließen.
4.
Hinweis: Wenn Sie das Gerät in einer Kochinsel
oder an einem anderen, nicht beschriebenen Platz
einbauen, eine angemessene Belüftung des Koch-
felds sicherstellen.
Einbau über Backofen
¡ Um eine gute Belüftung zu gewährleisten, muss
der Abstand zwischen der Oberseite der Arbeits-
platte und der Oberfläche der Backofenfront
30 mm und der Mindestabstand zwischen Back-
ofen und Kochfeld 5 mm betragen.
¡ In der Montageanleitung für den Backofen nach-
schlagen, falls Sie den Abstand zwischen Koch-
feld und Backofen vergrößern müssen.
→ Abb.
6
Gerät einschalten
Voraussetzung: Den Backofen nur an das Kochfeld
anschließen, wenn es spannungslos ist.
Das Kochfeld vor dem Möbelstück platzieren.
1.
Öffnen Sie den Deckel P am unteren Teil des Ge-
2.
räts mit Hilfe eines Werkzeugs und schließen Sie
das Datenkabel S an den Anschluss an.
→ Abb.
7
Den Schutzleiter PE1, grün/gelb, des Kochfelds
3.
an die Erdungsstelle
ben.
Den Schutzleiter PE1 als Erstes anschließen
‒
und als Letztes trennen.
→ Abb.
8
4
des Backofens anschrau-
Den Poly-Box-Plastikstecker am Backofen einste-
4.
cken.
→ Abb.
9
Die Schrauben des Poly-Box-Steckers festziehen.
5.
→ Abb.
10
Die Datenleitung S anstecken.
6.
→ Abb.
11
Betriebsbereitschaft prüfen: Wenn in der Anzeige
7.
des Geräts ,
ist es nicht richtig angeschlossen. Das Gerät von
der Stromversorgung trennen und den Anschluss
des Netzkabels an das Stromnetz prüfen.
Halteschienen montieren
Die Halteschienen im Möbelstück montieren.
▶
Die Halteschienen auf die Stein-Arbeitsplatte
‒
kleben. Einen Schmelzklebstoff verwenden, der
für die Verklebung von Metall und Stein geeig-
net ist und eine Temperaturbeständigkeit von
mindestens 90 °C hat.
Kein Silikon zum Abdichten verwenden.
‒
Wenn bereits Halteschienen angebracht sind,
‒
diese entfernen und neue anbringen.
Bei gefliesten Arbeitsplatten die unteren Gewin-
‒
debohrungen verwenden.
→ Abb.
12
Kochfeld einsetzen
Das Kochfeld in den Ausschnitt einsetzen.
1.
→ Abb.
13
Bei gefliesten Arbeitsplatten die Fliesenfugen mit
2.
Silikonkautschuk abdichten.
Hinweis: Das Anschlusskabel nicht knicken oder
einklemmen und von scharfen Kanten und heißen
Teilen fernhalten.
→ Abb.
14
Gerät demontieren
ACHTUNG!
Werkzeuge können das Gerät beschädigen.
Nie das Gerät von oben heraushebeln.
▶
Das Gerät vom Stromnetz trennen.
1.
Den Backofen herausziehen und vor dem Möbel
2.
abstellen.
Die Datenleitung S abstecken.
3.
Die Schraube der Poly-Box lösen und die Poly-Box
4.
herausziehen. Während des Ausbaus nicht an den
Kabeln ziehen.
Zuletzt den Schutzleiter von der Erdungsschraube
5.
lösen.
Das Kochfeld von unten herausdrücken.
6.
en
General information
¡ Read this instruction manual carefully.
¡ Only a licensed expert may connect the
appliance.
¡ Improper installation, opening of the appli-
ance, connection or assembly may lead
to a loss of validity of the product war-
ranty.
¡ Switch off the power supply before carry-
ing out any work.
¡ After installation, ensure that the user
does not have access to the electrical
components.
