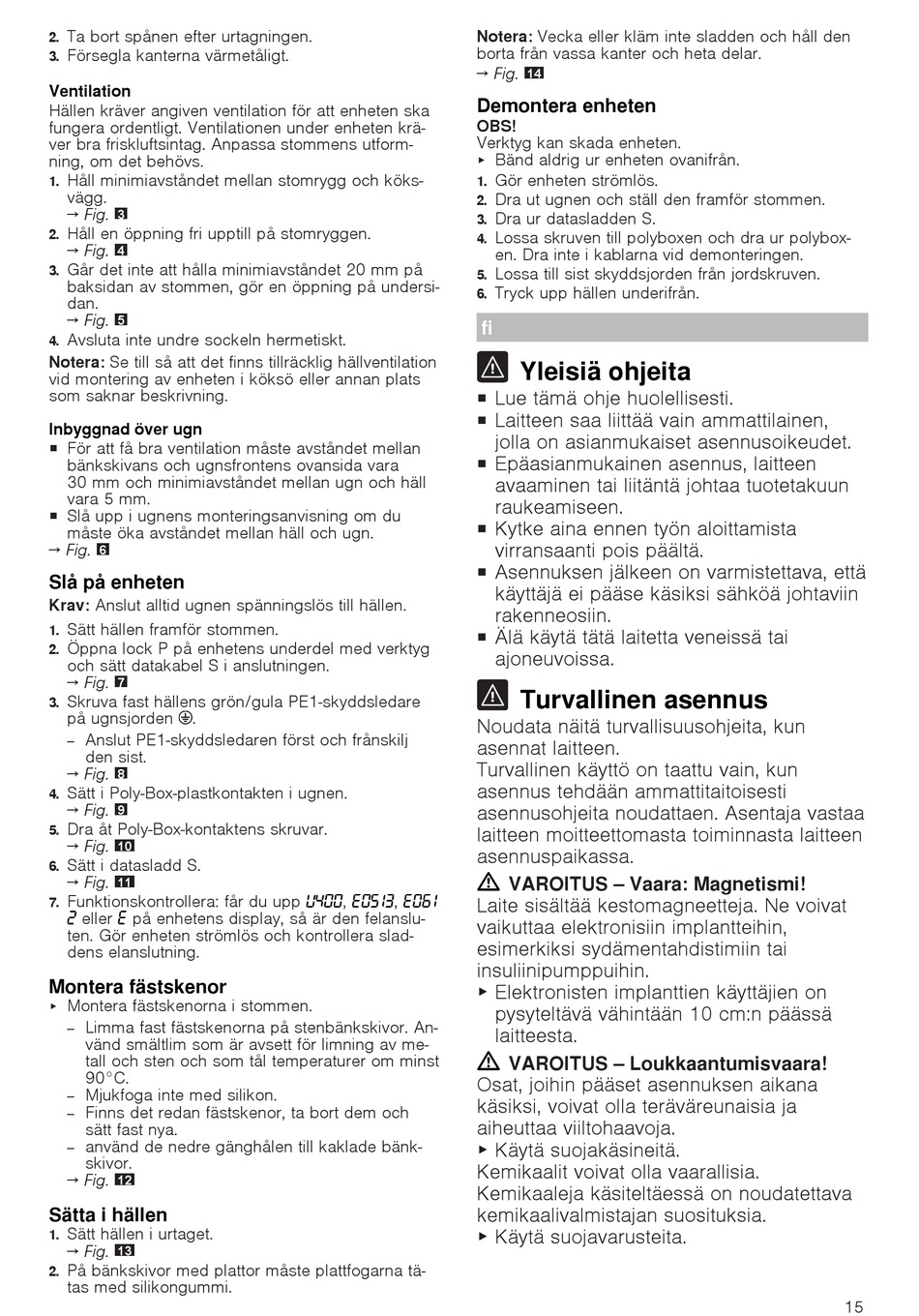

Ta bort spånen efter urtagningen.
2.
Försegla kanterna värmetåligt.
3.
Ventilation
Hällen kräver angiven ventilation för att enheten ska
fungera ordentligt. Ventilationen under enheten krä-
ver bra friskluftsintag. Anpassa stommens utform-
ning, om det behövs.
Håll minimiavståndet mellan stomrygg och köks-
1.
vägg.
→ Fig.
3
Håll en öppning fri upptill på stomryggen.
2.
→ Fig.
4
Går det inte att hålla minimiavståndet 20 mm på
3.
baksidan av stommen, gör en öppning på undersi-
dan.
→ Fig.
5
Avsluta inte undre sockeln hermetiskt.
4.
Notera: Se till så att det finns tillräcklig hällventilation
vid montering av enheten i köksö eller annan plats
som saknar beskrivning.
Inbyggnad över ugn
¡ För att få bra ventilation måste avståndet mellan
bänkskivans och ugnsfrontens ovansida vara
30 mm och minimiavståndet mellan ugn och häll
vara 5 mm.
¡ Slå upp i ugnens monteringsanvisning om du
måste öka avståndet mellan häll och ugn.
→ Fig.
6
Slå på enheten
Krav: Anslut alltid ugnen spänningslös till hällen.
Sätt hällen framför stommen.
1.
Öppna lock P på enhetens underdel med verktyg
2.
och sätt datakabel S i anslutningen.
→ Fig.
7
Skruva fast hällens grön/gula PE1-skyddsledare
3.
på ugnsjorden ⁠ .
Anslut PE1-skyddsledaren först och frånskilj
‒
den sist.
→ Fig.
8
Sätt i Poly-Box-plastkontakten i ugnen.
4.
→ Fig.
9
Dra åt Poly-Box-kontaktens skruvar.
5.
→ Fig.
10
Sätt i datasladd S.
6.
→ Fig.
11
Funktionskontrollera: får du upp
7.
eller på enhetens display, så är den felanslu-
ten. Gör enheten strömlös och kontrollera slad-
dens elanslutning.
Montera fästskenor
Montera fästskenorna i stommen.
▶
Limma fast fästskenorna på stenbänkskivor. An-
‒
vänd smältlim som är avsett för limning av me-
tall och sten och som tål temperaturer om minst
90°C.
Mjukfoga inte med silikon.
‒
Finns det redan fästskenor, ta bort dem och
‒
sätt fast nya.
använd de nedre gänghålen till kaklade bänk-
‒
skivor.
→ Fig.
12
Sätta i hällen
Sätt hällen i urtaget.
1.
→ Fig.
13
På bänkskivor med plattor måste plattfogarna tä-
2.
tas med silikongummi.
Notera: Vecka eller kläm inte sladden och håll den
borta från vassa kanter och heta delar.
→ Fig.
Demontera enheten
OBS!
Verktyg kan skada enheten.
Bänd aldrig ur enheten ovanifrån.
▶
Gör enheten strömlös.
1.
Dra ut ugnen och ställ den framför stommen.
2.
Dra ur datasladden S.
3.
Lossa skruven till polyboxen och dra ur polybox-
4.
en. Dra inte i kablarna vid demonteringen.
Lossa till sist skyddsjorden från jordskruven.
5.
Tryck upp hällen underifrån.
6.
fi
¡ Lue tämä ohje huolellisesti.
¡ Laitteen saa liittää vain ammattilainen,
jolla on asianmukaiset asennusoikeudet.
¡ Epäasianmukainen asennus, laitteen
avaaminen tai liitäntä johtaa tuotetakuun
raukeamiseen.
¡ Kytke aina ennen työn aloittamista
virransaanti pois päältä.
¡ Asennuksen jälkeen on varmistettava, että
käyttäjä ei pääse käsiksi sähköä johtaviin
rakenneosiin.
¡ Älä käytä tätä laitetta veneissä tai
ajoneuvoissa.
Noudata näitä turvallisuusohjeita, kun
asennat laitteen.
Turvallinen käyttö on taattu vain, kun
asennus tehdään ammattitaitoisesti
asennusohjeita noudattaen. Asentaja vastaa
laitteen moitteettomasta toiminnasta laitteen
asennuspaikassa.
VAROITUS ‒ Vaara: Magnetismi!
, ,
Laite sisältää kestomagneetteja. Ne voivat
vaikuttaa elektronisiin implantteihin,
esimerkiksi sydämentahdistimiin tai
insuliinipumppuihin.
▶ Elektronisten implanttien käyttäjien on
pysyteltävä vähintään 10 cm:n päässä
laitteesta.
VAROITUS ‒ Loukkaantumisvaara!
Osat, joihin pääset asennuksen aikana
käsiksi, voivat olla teräväreunaisia ja
aiheuttaa viiltohaavoja.
▶ Käytä suojakäsineitä.
Kemikaalit voivat olla vaarallisia.
Kemikaaleja käsiteltäessä on noudatettava
kemikaalivalmistajan suosituksia.
▶ Käytä suojavarusteita.
14
Yleisiä ohjeita
Turvallinen asennus
15
