3.10.1 l
igação
O adaptador de fieldbus 8A2 ou 9A1 para Profinet IO é
ligado do seguinte modo (designações X no adaptador
Fieldbus):
X2
Ligação Modbus entre X3 IN/CH0 e EFCm-02
X3
3.10.2 c
onfiguração

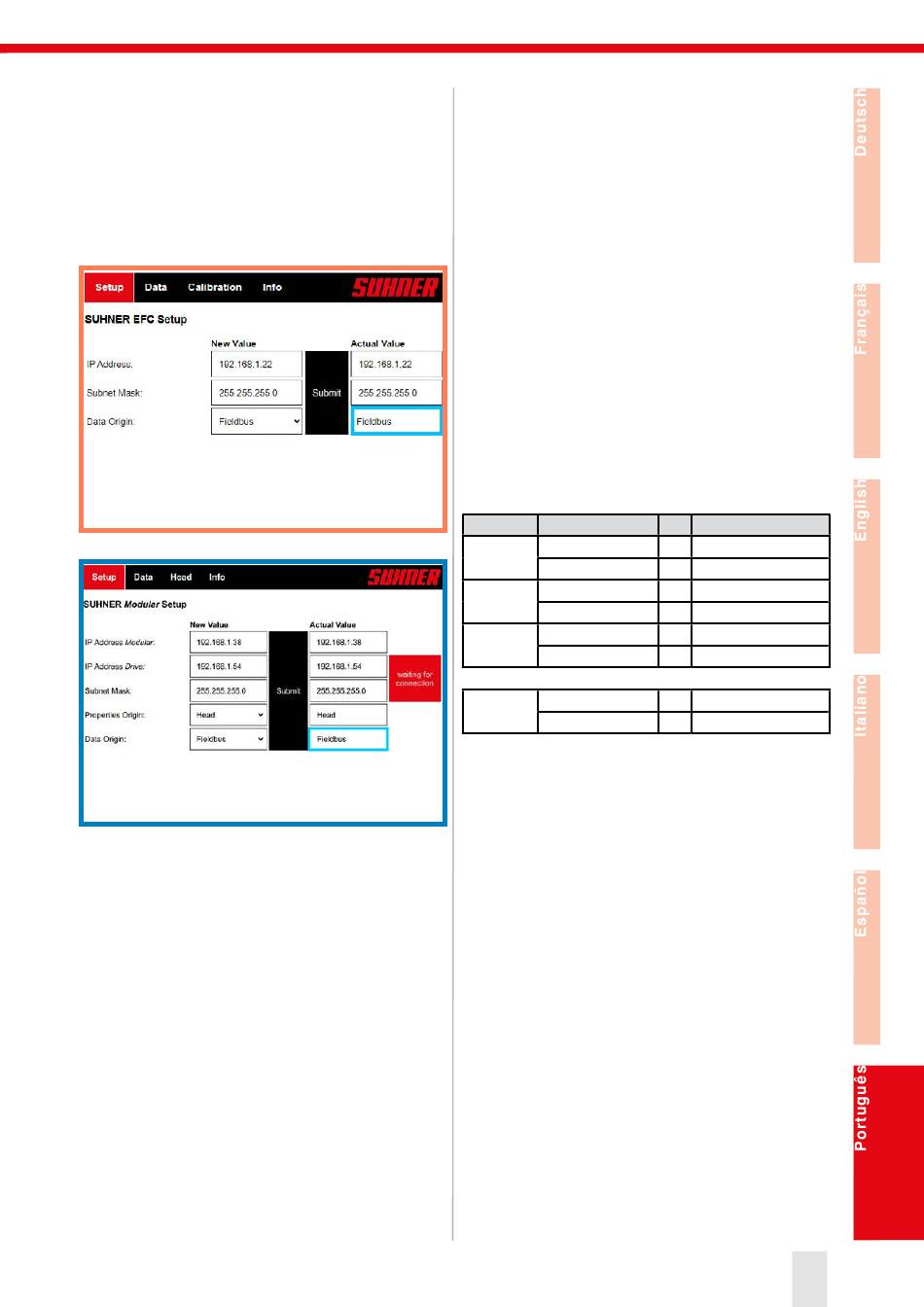

Nas interfaces Web da EFCm-02 (EFC e Modular) tem
de se ter em atenção se o parâmetro «Data Origin» no
«Fieldbus» foi definido. Caso contrário, escolher Fieldbus
em «New Value» e depois «Submit».
O ficheiro para o sistema de controlo de nível superior
(GSD, EDS, etc.) com as informações que contém sobre
os parâmetros específicos do dispositivo será fornecido
pela SUHNER a pedido.
Não é permitida uma mudança de endereços IP do lado
do cliente quando se utiliza um acoplador de barramento.
M
tcP
odbus
Os dados dos parâmetros para a comunicação Modbus
TCP podem ser encontrados no manual do EFCm-02.
Ao usar Modbus TCP como interface Fieldbus, os endere-
ços IP da EFCm-02 podem ser alterados conforme ne-
cessário.
Fieldbus no lado do cliente
Endereços IP de fábrica dos participantes na rede, ver o
capítulo 4.2 do «Manual de instruções EFCm-02».
Estes endereços IP não podem ser utilizados para o dis-
positivo de acesso. Os endereços IP dos participantes
de rede EFC e Modular podem ser alterados através das
respetivas interfaces Web. Para o participante na rede
Drive, o endereço IP correspondente tem de ser altera-
do na interface Web do Modular. Adicionalmente, o Drive
deve ser alterado através do conjunto de parâmetros 51
(definições FBA A). Para o efeito, efetuar os correspon-
dentes ajustes através da IHM Drive. (A SUHNER dispo-
nibiliza, a pedido, a documentação relativa ao Drive e ao
módulo adicional).
Para a comunicação com a EFCm-02 por Modbus, é ne-
cessário configurar dois clientes Modbus no lado do con-
trolo, para poder comunicar com os dispositivos Modbus
independentes EFC e Modular.
P
io
rofinet
Station name: nt151repns
d
e
eFC
IsposItIvos
ndereçamento
192.168.1.22
1. EFCm-
02
255.255.255.0
192.168.1.23
2. EFCm-
02
255.255.255.0
192.168.1.24
3. EFCm-
02
255.255.255.0
consecutivo até...
192.168.1.31
10.
EFCm-02
255.255.255.0
3.11 M
i
t
ódulo
o
A Power-Hub da EFCm-02 inclui um módulo IoT. O mó-
dulo envia uma notificação para o serviço de atendimen-
to ao cliente SUHNER, assim que for acionado um aviso
de serviço na EFCm-02 (parte EFC ou parte Modular).
Assim, um dispositivo de substituição de troca já pode
ser organizado e o serviço correspondente pode ser co-
ordenado.
Não são transmitidos quaisquer dados de processo
(forças, rotações...). A comunicação pode ser interrom-
pida pelo cliente a qualquer altura, retirando o cabo de
rede para o módulo. A notificação só é garantida nas se-
guintes condições:
•
As alterações de endereços IP por parte do cliente
devem ser comunicadas à SUHNER.
•
A primeira colocação em funcionamento da co-
municação deve ser verificada em conjunto com a
SUHNER.
s
e
+
lot
ntradas
saídas
1
8 words output
2
21 words input
3
8 words output
4
21 words input
5
8 words output
6
21 words input
19 8 words output
20 21 words input
47
