SUHNER Power-Hub EFCm-02 Originalbetriebsanleitung Seite 34

presenti di serie ponticelli da X2.1 a X2.2 e da X2.4 a X2.5
per alimentare 8KES1 e 8KES2 a 24 V DC e chiudere così
il circuito d'arresto d'emergenza. Per il regolare funziona-
mento del Power-Hub EFCm-02 occorre rimuovere i due
ponticelli e integrare i collegamenti nel circuito d'arresto
d'emergenza dell'impianto.
8KES1 e 8KES2 sono stati progettati per applicazioni fino
a SIL2. Dato che 8KES1 e 8KES2 sono sistemi monoca-
nale, per rilevare un errore, la valutazione della posizio-
ne di contatto deve essere effettuata tramite X2.3, X2.6 e
X2.7, ad es. tramite un PLC.
3.5 c
oMando drive
Il drive viene azionato tramite l'interfaccia con l'EFCm-02
(sezione Modular), mediante interfaccia web o comunica-
zione fieldbus - vedi capitolo 4.2.3. „Manuale di istruzioni
EFCm-02".
3.6 X4 efc c
ollegare l
sione
X4.1
X4.2
3.7 c
ollegaMento di
( M
sezione odular
Collegare il cavo di rete dell'EFCm-02 (connettore X3
all'EFCm-02) allo switch PoE 9A3 (utilizzare le porte da
P1 a P4). L'alimentazione elettrica della sezione Modular
avviene tramite PoE.
La schermatura del cavo di rete può anche essere col-
legata a terra, a tale scopo utilizzare il morsetto di scher-
matura e fissare con una fascetta per cavi.
3.8 c
ollegare il cavo servoMotore
Quando si collega il Power-Hub EFCm-02 SUHNER al
servomotore, utilizzare il cavo motore fornito in dotazione.
3.8.1 c
onduttori di fase

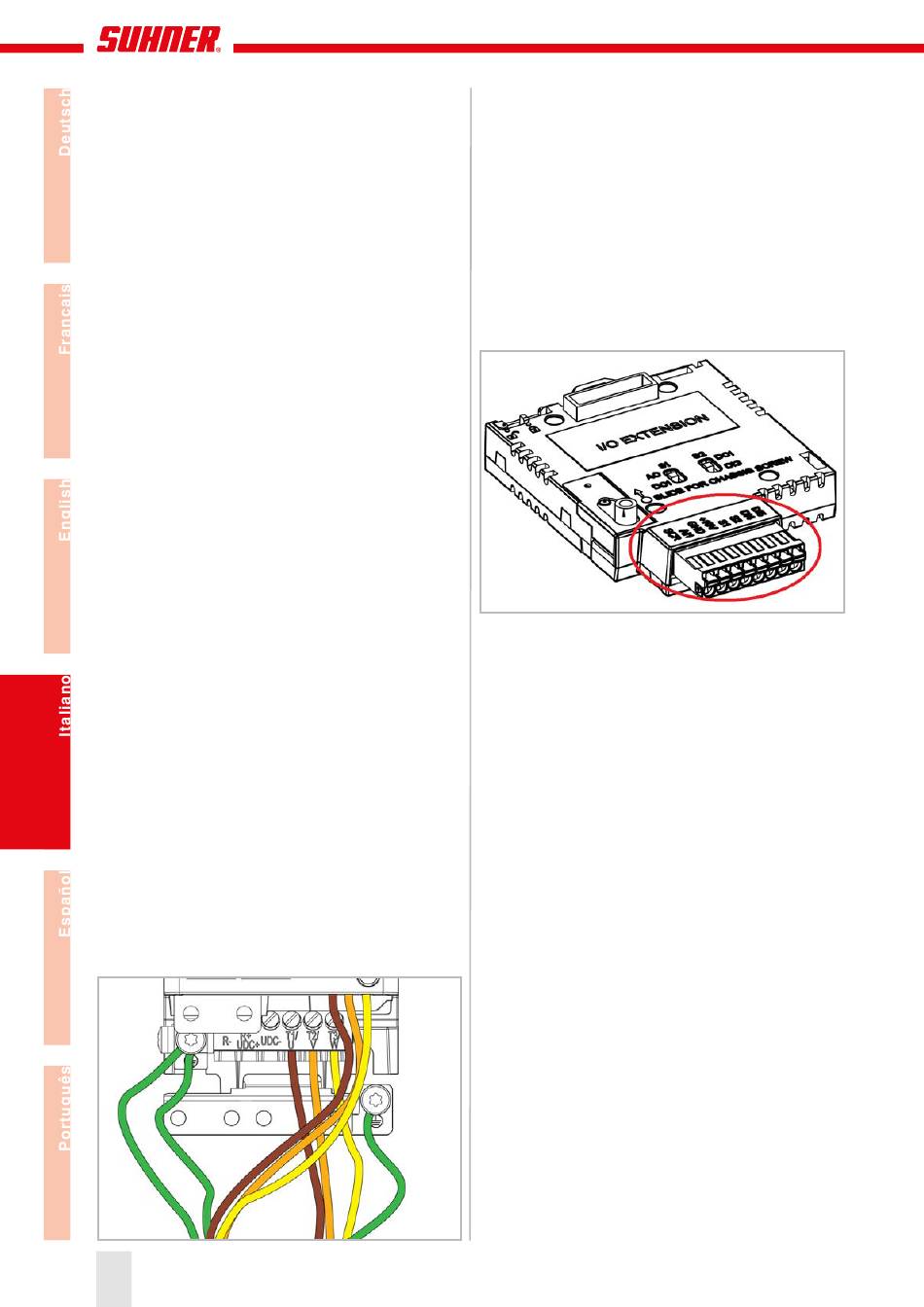

Collegare la superficie di contatto dello schermo del cavo
motore al morsetto di schermatura e fissarla con una fas-
cetta per cavi. Collegare la messa a terra del cavo motore
al morsetto PE.
34
'
aliMentazione di ten
48V DC → marrone
GND → bianco
eth8 efc -02
M
)
Collegare la messa a terra del cavo motore al morsetto
PE di 7U1. Collegare i conduttori di fase:
T1/U
T2/V
T3/W
Assicurarsi che le viti dei morsetti R- e UDC+ siano ben
serrate. Questa operazione deve essere eseguita anche
se non vengono collegati cavi ai morsetti.
3.8.2 s
ensore di teMPeratura Motore
Il servomotore dell'EFCm-02 dispone di un sensore di
temperatura PTC.
-
Collegare i connettori del sensore di temperatura al mo-
dulo aggiuntivo L515 di 7U1 (drive):
L515.AI1
L515.DI5
L515.+10V
3.9 c
ollegare la coMunicazione
Il cavo di rete di EFC viene collegato allo switch 8A1/9A4.
Porta liberamente selezionabile.
La schermatura del cavo di rete può anche essere col-
legata a terra. È possibile utilizzare a tale scopo il mor-
setto di schermatura e fissare con una fascetta per cavi.
3.10 b
us di caMPo
Sono supportati i seguenti bus di campo:
Modbus TCP / Profinet IO
Numero massimo di EFCm-02 nella rete:
Modbus TCP:
Profinet IO:
Ogni parametro EFCm-02 corrisponde a 2 bytes.
La sequenza di byte è big-endian (MSB prima).
3.10.1 c
ollegaMento
L'adattatore bus di campo 8A2 o 9A1 per Profinet IO viene
collegato come segue (connettori X sull'adattatore):
X2 Collegamento modbus tra X3 IN / CH0 e switch 8A1
X3
Motore fase 1 (U)
Motore fase 2 (V)
Motore fase 3 (W)
Temp+ (5)
Temp+ (5)
Temp- (6)
efc
a seconda della rete del cliente
5 EFCm-02
Bus di campo del cliente
