SUHNER Power-Hub EFCm-02 Originalbetriebsanleitung Seite 33

3. m
3.1 a
vvertenze di sicurezza Per la Messa in
esercizio
Prima di qualsiasi intervento sul
Power-Hub EFCm-02 è necessa-
rio accertarsi che questo non sia
collegato ad alcuna fonte di energia. L'integrazione e
l'utilizzo in sicurezza dei componenti nella macchina de-
vono essere garantiti dall'utilizzatore. Dopo il trasporto
tutti i collegamenti elettrici e meccanici vanno sottoposti a
un controllo per accertare eventuali danneggiamenti o al-
lentamenti e, all'occorrenza vanno ripristinati.
Il montaggio del Power-Hub EFCm-02 all'interno o annes-
so alla cella robotizzata deve essere previsto in modo tale
che tutti gli interventi necessari sul Power-Hub EFCm-02
possano essere eseguiti in sicurezza. Il montaggio deve
essere eseguito in modo tale da garantire l'apporto d'aria
al Power-Hub EFCm-02.
L'allacciamento elettrico deve essere eseguito da un tec-
nico specializzato conformemente alle disposizioni locali.
Le disposizioni locali in merito alla messa a terra devono
essere rispettate, applicate e controllate.
Non è consentito apportare modifiche al regolatore.
3.2 i
nstruzioni Per il Montaggio
Il montaggio della macchina incompleta deve es-
sere eseguito in due.
3.2.1 f
issaggio

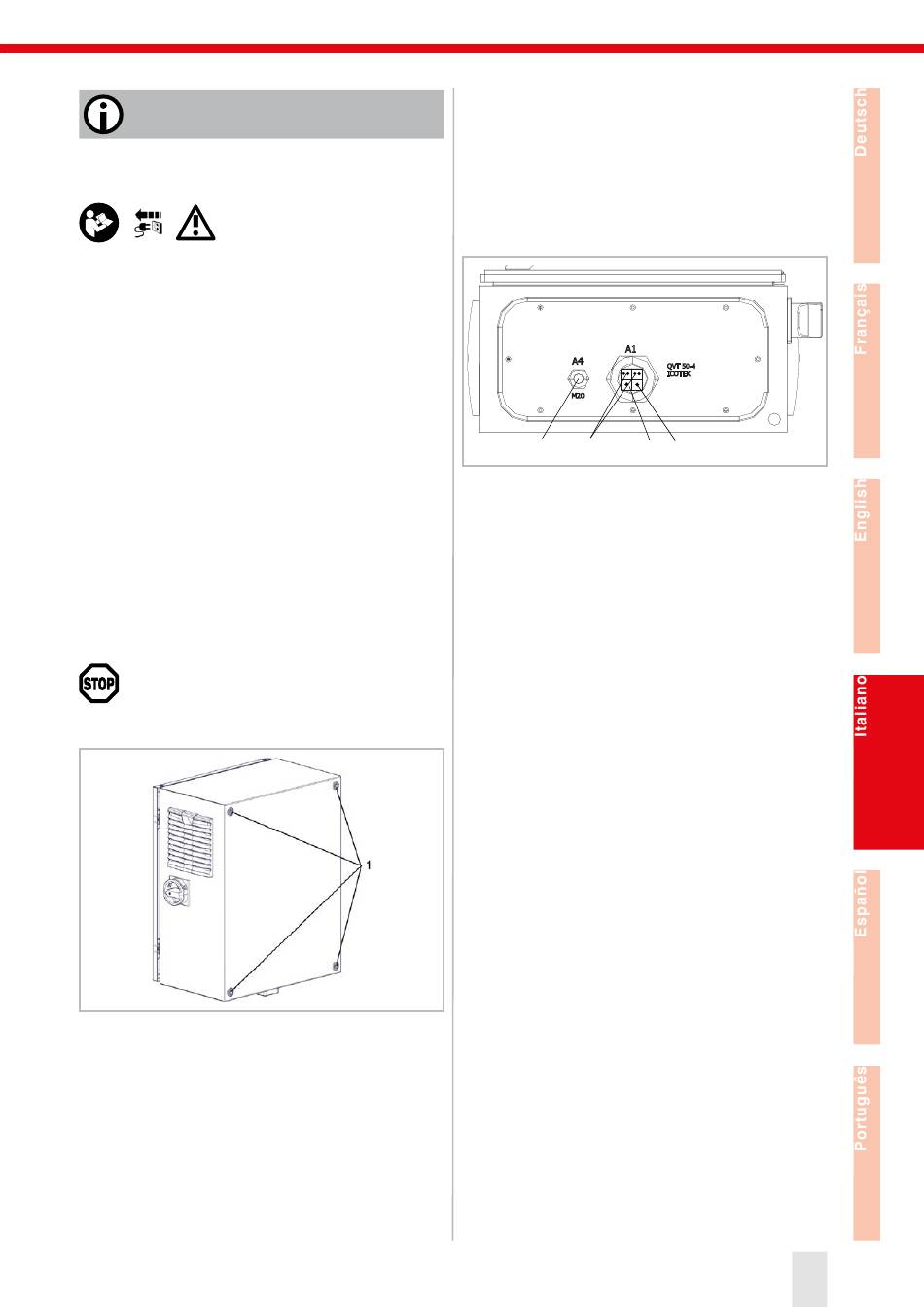

Il Power-Hub EFCm-02 può essere montato tramite i 4 fori
di fissaggio (1).
S
ESSa IN ERvIZIo
3.2.2 e
ntrata del cavo
1x Foro Ø 9mm (1): ad es. per cavo STO
1x Foro Ø 12mm (2): ad es. per cavo motore
4x Foro Ø 6mm (3): ad es. per sensore/cavo attuatore, 2x
cavo di rete, cavo del bus di campo
1x Collegamento a vite M20 Ø 9mm (4): ad es. per cavo
di collegamento elettrico.
A1
A4
M20
4 3
3.3 c
ollegaMento alla rete
L'alimentazione deve essere trifase.
X1.1
X1.2
X1.3
X1.PE
Un filtro EMC sul lato dell'alimentazione di rete è integra-
to nel Power-Hub.
3.4 c
ollegaMento del circuito d
'
d eMergenza
Nel Power-Hub EFCm-02 sono installati due relè
con contatti forzati (8KES1 e 8KES2), che staccano
l'alimentazione dell'EFCm-02 e attivano la funzione STO
(coppia disinserita in modo sicuro) del drive. I connettori
del circuito d'arresto d'emergenza fuoriescono dalla mor-
settiera X2.
X2.1*
Tensione di alimentazione 24 V DC
X2.2**
X2.3** Risposta contatto ausiliario 8KES1
X2.4* Tensione di alimentazione 24 V DC
X2.5**
X2.6** Risposta contatto ausiliario 8KES2
X2.7* Tensione di comando per il contatto
* Ingresso Power-Hub EFCm-02
** Uscita Power-Hub EFCm-02
Per chiudere il circuito d'arresto d'emergenza e rendere
operativi l'EFCm-02 e il drive, 8KES1 e 8KES2 devono
essere alimentati a 24 V DC. Nella morsettiera X2 sono
QVT 50-4
ICOTEK
2 1
Fase 1 (L1)
Fase 2 (L2)
Fase 3 (L3)
Conduttore di terra
'
arresto
per 8KES1.A1
24 V DC
per 8KES2.A1
24 V DC
ausiliario di 8KES1 e 8KES2
