SUHNER Power-Hub EFCm-02 Originalbetriebsanleitung Seite 39

3. P
uESTa EN
3.1 n
orMas de seguridad Para la Puesta en
servicio
Antes de realizar cualquier trabajo
en Power-Hub EFCm-02 debe ga-
rantizarse que no esté conectado
a ninguna fuente de energía. El explotador debe garanti-
zar la integración y el funcionamiento seguros de los
componentes de la máquina. Tras el transporte, se debe
comprobar que las uniones mecánicas y eléctricas no
presenten daños y se deben poner a punto en caso nece-
sario.
La instalación debe planificarse de forma que el Power-
Hub EFCm-02 se monte en o sobre la célula robotizada
de forma que todos los trabajos necesarios en el Power-
Hub EFCm-02 puedan realizarse sin peligro. La instalaci-
ón debe realizarse de forma que se garantice el sumini-
stro de aire al Power-Hub EFCm-02.
La conexión eléctrica la debe realizar un especialista
conforme a las disposiciones locales. Se deben tener en
cuenta, aplicar y comprobar las disposiciones de puesta
a tierra locales.
No se pueden realizar cambios en el regulador.
3.2 i
nstrucciones de Montaje
El montaje de la máquina incompleta se debe re-
alizar entre dos personas.
3.2.1 f
ijación

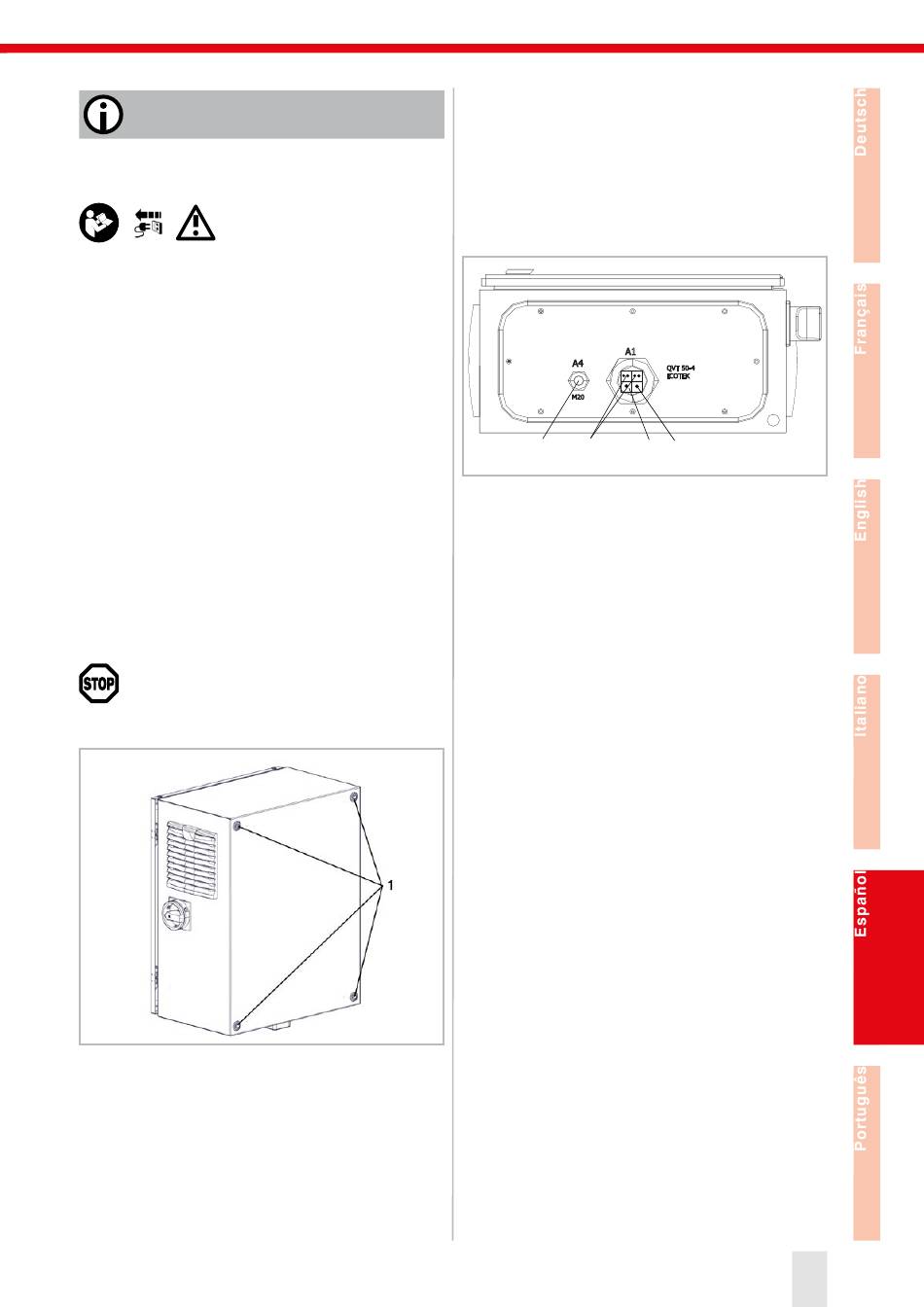

El Power-Hub EFCm-02 puede montarse a través de los
4 orificios de fijación (1).
3.2.2 e
ntrada de cables
S
1x Orificio Ø 9mm (1): p. ej. para cable de STO
ERvICIo
1x Orificio Ø 12mm (2): p. ej. para cable de motor
4x Orificio Ø 6mm (3): p. ej. para cable de sensor/actua-
dor, 2x cable de red, cable de bus de campo
1x prensaestopas M20 Ø 9mm (4): p. ej. para el cable de
conexión de alimentación.
3.3 c
oneXión de red
La alimentación es trifásica.
X1.1
X1.2
X1.3
X1.PE
Un filtro EMC en el lado de la alimentación de red está
integrado en el Power-Hub.
3.4 c
oneXión del circuito de Parada de
eMergencia
En el Power-Hub EFCm-02 hay integrados dos relés con
contactos de apertura positiva (8KES1 y 8KES2). Estos
interrumpen el suministro de energía del EFCm-02 y ac-
tivan el STO (par desconectado seguro) del Drive. Las
conexiones para el circuito de parada de emergencia se
encuentran en el bloque de bornes X2.
X2.1*
X2.2**
X2.3**
X2.4*
X2.5**
X2.6**
X2.7*
* Entrada Power-Hub EFCm-02
** Salida Power-Hub EFCm-02
Para que el circuito de parada de emergencia se cierre y
el EFCm-02 y Drive estén listos para funcionar, 8KES1 y
A1
A4
QVT 50-4
ICOTEK
M20
4 3 2 1
Conductor de tierra
Tensión de alimentación de 24V DC
Respuesta de contacto auxiliar 8KES1
Tensión de alimentación de 24V DC
Respuesta de contacto auxiliar 8KES2
Tensión de control para contacto
auxiliar de 8KES1 y 8KES2
Fase 1 (L1)
Fase 2 (L2)
Fase 3 (L3)
para 8KES1.A1
24V DC
para 8KES2.A1
24V DC
