ponts et intégrer les connexions dans le circuit d'arrêt
d'urgence de l'installation.
Les contacts forcés 8KES1 et 8KES2 sont conçus pour
les applications jusqu'à SIL2. Comme 8KES1 et 8KES2
sont des systèmes à canal simple, l'évaluation de l'empla-
cement des contacts X2.3, X2.6 et X2.7 doit être réalisée
par un PLC ou un dispositif similaire afin de détecter toute
erreur.
3.5 c
oMMande du régulateur
L'Entraînement est contrôlé au moyen de l'interface de
l'EFCm-02 (partie Modulaire) via l'interface Web ou via
communication par bus de terrain – voir le chapitre 4.2.3.
«Mode d'emploi de l'EFCm-02».
3.6 X4 efc
raccorder l
trique
X4.1
X4.2
3.7 r
accordeMent de l
(
M
Partie
odulaire
Brancher le câble réseau de l'EFCm-02 (connecteur X3
sur l'EFCm-02) au commutateur PoE 9A3 (utiliser les
ports P1 à P4). L'alimentation en courant de la partie Mo-
dular se fait au moyen du PoE.
La gaine du câble réseau peut également être mise à la
terre – pour ce faire, utiliser une borne de blindage et la
fixer avec un serre-câble.
3.8 r
accordeMent du câble servoMoteur

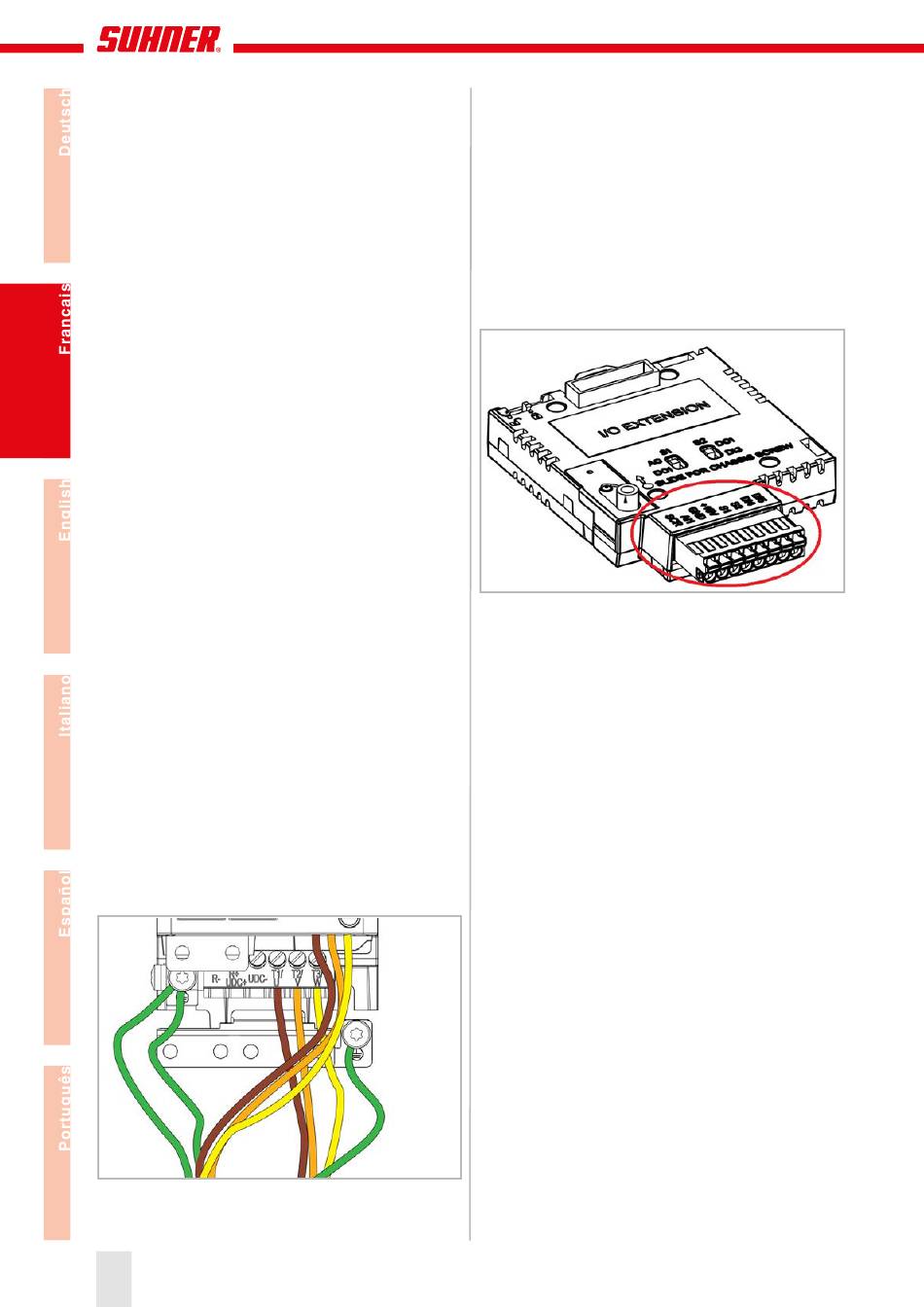

Utiliser le câble moteur livré pour raccorder le Power-Hub
EFCm-02 SUHNER au servomoteur.
3.8.1 c
onducteur de Phase
Monter la surface de contact de la gaine du câble moteur
sur la borne de blindage et la fixer à l'aide d'un serre-
câble. Raccorder la mise à la terre du câble moteur à la
borne PE.
Raccorder la mise à la terre du câble moteur à la borne
PE du 7U1. Brancher le conducteur de phase :
22
'
-
aliMentation élec
48V DC → brun
GND → blanc
'eth8
efc
-02
de
M
)
7U1
régulateur
T1/U
T2/V
T3/W
Veiller à ce que les vis des bornes R- et UDC+ soient bien
serrées. Ceci est également valable si aucun câble n'est
connecté aux bornes.
3.8.2 c
aPteur de teMPérature Moteur
Le servomoteur de l'EFCm-02 dispose d'un capteur de
température CTP.
Brancher les raccords du capteur de température au mo-
dule auxiliaire L515 du 7U1 (Entraînement) :
L515.AI1
L515.DI5
L515.+10V
3.9 c
'efc c
onnecter l
Connecter le câble réseau de l'EFC au commutateur
8A1/9A4. Le port peut être choisi librement. La gaine du
câble réseau peut également être mise à la terre à l'aide
d'une borne de blindagee t la fixer avec un serre-câble.
3.10 b
us de terrain
Les bus de terrain suivants sont compatibles :
Modbus TCP / Profinet IO
Nombre maximum d'EFCm-02 dans le réseau :
Modbus TCP:
Profinet IO:
Chaque paramètre EFCm-02 correspond à 2 bytes.
L'ordre des bytes est Big-Endian (MSB en premier).
3.10.1 r
accord
Connecter l'adaptateur de bus de terrain 8A2 ou 9A1 pour
Profinet IO comme suit (désignations X sur l'adaptateur
de bus de terrain) :
X2
Raccord Modbus entre X3 IN / CH0 et EFCm-02
X3
Raccordement moteur
Moteur phase 1 (U)
Moteur phase 2 (V)
Moteur phase 3 (W)
Temp+ (5)
Temp+ (5)
Temp- (6)
oMMunication
dépend du réseau du client
5 EFCm-02
Bus de terrain côté client
