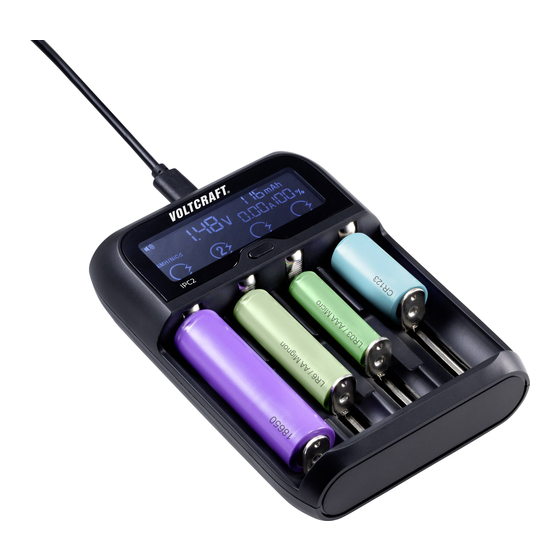

Rundzellen-ladegerät
Vorschau ausblenden Andere Handbücher für 1997931:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

All manuals and user guides at all-guides.com
Bedienungsanleitung
Rundzellen-Ladegerät
Best.-Nr. 1997931 (IPC-2)
Best.-Nr. 1997932 (CC-3)
Seite 2 - 23
Operating Instructions
Round Cell Charger
Item No. 1997931 (IPC-2)
Item No. 1997932 (CC-3)
Page 24 - 43

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT 1997931

Inhaltszusammenfassung für VOLTCRAFT 1997931

  • Seite 1 All manuals and user guides at all-guides.com Bedienungsanleitung Rundzellen-Ladegerät Best.-Nr. 1997931 (IPC-2) Best.-Nr. 1997932 (CC-3) Seite 2 - 23 Operating Instructions Round Cell Charger Item No. 1997931 (IPC-2) Item No. 1997932 (CC-3) Page 24 - 43...

  • Seite 2: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Inhaltsverzeichnis Seite 1. Einführung ................4 2. Symbol-Erklärung ..............5 3. Bestimmungsgemäße Verwendung ........6 4. Lieferumfang ................7 5. Merkmale und Funktionen ............7 6. Sicherheitshinweise ..............8 a) Allgemeine Hinweise ............8 b) Angeschlossene Geräte ..........10 c) Ladegerät ..............10 d) Akku ................11 e) Aufstellungsort ..............12 7.
  • Seite 3 All manuals and user guides at all-guides.com 10. Pflege und Reinigung ............19 11. Entsorgung .................20 a) Produkt ................20 b) Akkus ................20 12. Technische Daten ...............21 a) Allgemeines..............21 b) Unterstützte Akkutypen ..........22 c) Maximale Ladeleistung ..........22...

  • Seite 4: Einführung

    All manuals and user guides at all-guides.com 1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

  • Seite 5: Symbol-Erklärung

    All manuals and user guides at all-guides.com 2. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Stromschläge. Das Symbol mit dem Ausrufezeichen im Dreieck weist wichtige Informationen dieser Bedienungsanleitung hin. Lesen diese Informationen immer aufmerksam.

  • Seite 6: Bestimmungsgemäße Verwendung

    All manuals and user guides at all-guides.com 3. Bestimmungsgemäße Verwendung Das Produkt ist zur Verwendung als Akku-Ladegerät vorgesehen. Es ist mit einem USB-C -Stromeingang und einer kontrastreichen LCD-Anzeige ausgestattet. Die Ladeschächte werden unabhängig voneinander geregelt und der Typ des Akkus wird nach dem Einsetzen automatisch erkannt.

  • Seite 7: Lieferumfang

    All manuals and user guides at all-guides.com 4. Lieferumfang • Ladegerät • USB-C -Ladekabel mit USB-A-Stecker • Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. 5.

  • Seite 8: Sicherheitshinweise

    All manuals and user guides at all-guides.com 6. Sicherheitshinweise Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden.
  • Seite 9 All manuals and user guides at all-guides.com • Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß...

  • Seite 10: Angeschlossene Geräte

    All manuals and user guides at all-guides.com b) Angeschlossene Geräte • Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die mit dem Produkt verbunden sind. • Vergewissern Sie sich vor dem Anschließen, dass die USB-Stromquelle das Gerät mit ausreichend Strom versorgt, da andernfalls die Quelle beschädigt werden könnte.

  • Seite 11: Akku

    All manuals and user guides at all-guides.com am Produkt führen. Lassen Sie das Produkt zuerst Zimmertemperatur erreichen, bevor es angeschlossen und verwendet wird. Dies kann unter Umständen mehrere Stunden in Anspruch nehmen. • Wird das Ladegerät nicht mehr verwendet, dann trennen Sie es stets von der Stromversorgung und nehmen Sie alle Akkus aus den Ladeschächten.

  • Seite 12: Aufstellungsort

    All manuals and user guides at all-guides.com • Nehmen Sie keine Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr! • Laden Sie den Akku des Produkts niemals unbeaufsichtigt.
  • Seite 13 All manuals and user guides at all-guides.com • Stellen Sie das Ladegerät niemals auf eine leicht entzündliche Oberfläche wie es bei einem Teppich oder einer Tischdecke der Fall wäre. Verwenden Sie stets einen geeigneten, nicht brennbaren und hitzebeständigen Untergrund. • Platzieren Sie das Ladegerät nicht ohne geeigneten Schutz auf Oberflächen wertvoller Möbelstücke.

  • Seite 14: Bedienelemente

    All manuals and user guides at all-guides.com 7. Bedienelemente Best.-Nr. 1997931 nachfolgend aufgeführt. 1 USB-C -Stromeingang 5 V Gleichstrom/2 A 2 LCD-Anzeige 3 Modus-Taste: Ausgewählter Ladeschacht / Warnmeldungen / Hintergrundbeleuchtung 4 Akkuschacht mit Kennzeichnung der Polarität 5 Federbelastete Akkuhalterung...

  • Seite 15: Lcd-Anzeige

    All manuals and user guides at all-guides.com 8. LCD-Anzeige Anzeige Beschreibung Die Stromquelle stellt weniger als 5 V Input (Gleichstrom) bereit. Ein blinkendes zeigt an, dass der Akku geladen wird. Die Nummer gibt an, welcher Ladeschacht aktiv ist. Warnung bei umgekehrter Verpolung, nicht wiederaufladbaren Batterien und Akkus, die einen Defekt aufweisen.

  • Seite 16: Betrieb

    All manuals and user guides at all-guides.com 9. Betrieb Trennen Sie das Ladegerät bei Nichtgebrauch von der Stromversorgung und nehmen Sie sämtliche Akkus aus den Ladeschächten. a) Anschließen des Ladegeräts an die Stromversorgung Um die maximale Ladeleistung ausschöpfen zu können, sollte das Netzteil in der Lage sein, eine Gleichstromversorgung von 5 V bereitzustellen.

  • Seite 17: Akkus Laden

    All manuals and user guides at all-guides.com b) Akkus laden Beim Laden von Akkus des Typs LiFePO4 müssen Sie den korrekten Akkutyp manuell einstellen. Der Überladeschutz ist für Akkus vom Typ LiFePO4 nur verfügbar, wenn der korrekte Akkutyp eingestellt wur- Ni-MH/NiCd- und Lithium-Ionen-Akkus Das Produkt erkennt automatisch die korrekten Ladeeinstellun- gen für die Akkutypen: Ni-MH/NiCd, Li-ion.

  • Seite 18: Modustaste

    All manuals and user guides at all-guides.com c) Modustaste Beschreibung Modustaste (3) Drücken Sie die Taste wiederholt, um die aktiven Steckplätze zu durchlaufen Akkustatus und den Status des jeweiligen Akkus anzuzeigen. Drücken Sie zweimal, um die Akustische Warnmeldungen ein- oder auszu- Warnungen schalten.

  • Seite 19: Pflege Und Reinigung

    All manuals and user guides at all-guides.com 10. Pflege und Reinigung Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können. • Trennen Sie das Produkt vor der Durchführung jeglicher Reinigungsarbeiten stets von der Stromversorgung, entfernen Sie die eingesetzten Akkus und lassen Sie es vollständig abkühlen.

  • Seite 20: Entsorgung

    All manuals and user guides at all-guides.com 11. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Akkus und entsorgen Sie diese getrennt vom Produkt.

  • Seite 21: Technische Daten

    All manuals and user guides at all-guides.com 12. Technische Daten a) Allgemeines Eingangsspannung/-strom ....5 V Gleichstrom, 2 A über USB-C Ladeschächte ......... Best.-Nr. 1997931 4 voneinander unabhängige Schächte Best.-Nr. 1997932 2 voneinander unabhängige Schächte LCD-Hintergrundbeleuchtung ..Automatische Abschaltung nach 30 s Erhaltungsladen........

  • Seite 22: Unterstützte Akkutypen

    All manuals and user guides at all-guides.com Abmessungen (L x B x H) ....Best.-Nr. 1997931 130 x 96 x 33 mm Best.-Nr. 1997932 121 x 60 x 33 mm Gewicht (nur das Ladegerät) ..Best.-Nr. 1997931 (168 g) Best.-Nr. 1997932 (95 g) b) Unterstützte Akkutypen...
  • Seite 23 All manuals and user guides at all-guides.com Best.-Nr. 1997931 Eingangsstromversor- Anzahl der eingesetzten Akkus gung: 5 V/DC 2 A 1000 1000 1000 1000 Ni-MH / Ni-Cd 2000 1000 Li-ion 2000 1000 LiFePO4 Li-ion / LiFePO4 • Mit einem Akku im 1 oder 4 Schacht beträgt der Ladestrom max.
  • Seite 24 All manuals and user guides at all-guides.com Table of Contents Page 1. Introduction .................26 2. Explanation of Symbols ............27 3. Intended Use ..............28 4. Delivery Content ..............29 5. Features and Functions ............29 6. Safety Instructions ..............30 a) General Information ............30 b) Connected Devices ............32 c) Charger .................32 d) Rechargeable Battery ...........33...
  • Seite 25 All manuals and user guides at all-guides.com 10. Care and Cleaning .............39 11. Disposal ................40 a) Product ................40 b) Rechargeable Batteries..........40 12. Technical Data ..............41 a) General .................41 b) Supported Battery Types ..........42 c) Maximum Charging Output ...........42...

  • Seite 26: Introduction

    All manuals and user guides at all-guides.com 1. Introduction Dear customer, Thank you for purchasing this product. This product complies with the statutory national and European requirements. To maintain this status and to ensure safe operation, you as the user must observe these operating instructions! These operating instructions are part of this product.

  • Seite 27: Explanation Of Symbols

    All manuals and user guides at all-guides.com 2. Explanation of Symbols The symbol with the lightning in the triangle is used if there is a risk to your health, e.g. due to an electric shock. The symbol with the exclamation mark in the triangle is used to indicate important information in these operating instructions.

  • Seite 28: Intended Use

    All manuals and user guides at all-guides.com 3. Intended Use The product is intended for use as a battery charger. It has a USB Type-C power input port and a high contrast LCD display. Each charging slot is independently controlled, and the battery type is automatically detected when inserted.

  • Seite 29: Delivery Content

    All manuals and user guides at all-guides.com 4. Delivery Content • Charger • USB type-C to USB type-A charging cable • Operating instructions Up-to-Date Operating Instructions Download the latest operating instructions www.conrad.com/downloads scan the QR code shown. Follow the instructions on the website. 5.

  • Seite 30: Safety Instructions

    All manuals and user guides at all-guides.com 6. Safety Instructions Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety instructions and information on proper handling in this manual, we assume no liability for any resulting personal injury or damage to property.
  • Seite 31 All manuals and user guides at all-guides.com • If it is no longer possible to operate the product safely, take it out of operation and protect it from any accidental use. Safe operation can no longer be guaranteed if the product: - is visibly damaged, - is no longer working properly, - has been stored for extended periods in poor...

  • Seite 32: Connected Devices

    All manuals and user guides at all-guides.com b) Connected Devices • Also observe the safety and operating instructions of any other devices which are connected to the product. • Before connecting, make sure that the USB power source can deliver sufficient current, otherwise you may damage the source.

  • Seite 33: Rechargeable Battery

    All manuals and user guides at all-guides.com • The battery data displayed on the LCD is for reference only and may differ from those measured with professional equipment. d) Rechargeable Battery • Correct polarity must be observed while inserting the rechargeable batteries. •...

  • Seite 34: Installation Site

    All manuals and user guides at all-guides.com • Never short-circuit the contacts of the rechargeable battery. Do not throw the battery or the product into fire. There is a danger of fire and explosion! • The instructions given by the manufacturer of the respective rechargeable batteries must be followed during the charging process.

  • Seite 35: Operating Elements

    All manuals and user guides at all-guides.com 7. Operating Elements Item No.1997931 shown below. 1 USB Type-C power input 5 V/DC 2 A 2 LCD display 3 Mode button: Battery slot select / alerts / back light 4 Battery slot with polarity marking...

  • Seite 36: Lcd Display

    All manuals and user guides at all-guides.com 8. LCD Display Display Description Low Input Power source is less than 5V/DC A flashing indicates that charging is in pro- gress. The number indicates which slot is active. Alert for reverse polarity, non-rechargeable batteries and bad batteries inserted Li-ion Lithium-ion battery.

  • Seite 37: Operation

    All manuals and user guides at all-guides.com 9. Operation When not using the device, disconnect the charger from the power supply and remove any inserted batteries. a) Connect Charger to Power Supply For the maximum charging output, the power supply should be capable of delivering 5V/DC.

  • Seite 38: Charging Batteries

    All manuals and user guides at all-guides.com b) Charging Batteries When charging LiFePO4 type batteries, you must manually set the correct battery type. Overcharge protection is available for LiFePO4 type batteries only after the correct battery type has been set. Ni-MH/NiCd and Li-ion batteries The product will automatically detect the correct charge settings for battery types: Ni-MH/NiCd, Li-ion.

  • Seite 39: Mode Button

    All manuals and user guides at all-guides.com c) Mode Button Description Mode Button (3) Press repeatedly to cycle through active Battery status slots and view the battery status. Audio alerts Double press to toggle alerts on /off. Press to switch the backlight on after the Backlight 30 sec auto shut off.

  • Seite 40: Disposal

    All manuals and user guides at all-guides.com 11. Disposal a) Product Electronic devices are recyclable waste and must not be disposed of in the household waste. At the end of its service life, dispose of the product in accordance with applicable regulatory guidelines.

  • Seite 41: Technical Data

    Storage conditions ....... -20 to +80 °C, 0 – 85 % RH (non-condensing) USB cable length ......60 cm Dimensions (L x W x H) ....Item No. 1997931 130 x 96 x 33 mm Item No. 1997932 121 x 60 x 33 mm Weight (charger only) ....

  • Seite 42: Supported Battery Types

    All manuals and user guides at all-guides.com b) Supported Battery Types LiFePO4 (3.2 V) / Li-ion (3.6 V, 3.7 V ) 10440, 14500, 14650, 16340, 17335, 17500, 17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 22700, 26500, 26650 Ni-MH / Ni-Cd AAAA, AAA, AA, A, SC, C c) Maximum Charging Output Values are for a 5 V/DC 2 A input.
  • Seite 43 All manuals and user guides at all-guides.com Item No. 1997931 Input: Number of Batteries Inserted 5 V/DC 2 A Ni-MH / 1000 mA 1000 mA 1000mA 1000 mA Ni-Cd Li-ion 2000 mA 1000 mA 650 mA 500 mA LiFePO4 2000 mA...
  • Seite 44 Reprinting, also in part, is prohibited. This publication represent the technical status at the time of printing. Copyright 2021 by Conrad Electronic SE. 1997931.1997932_v3_0321_02_dh_m_2L...
