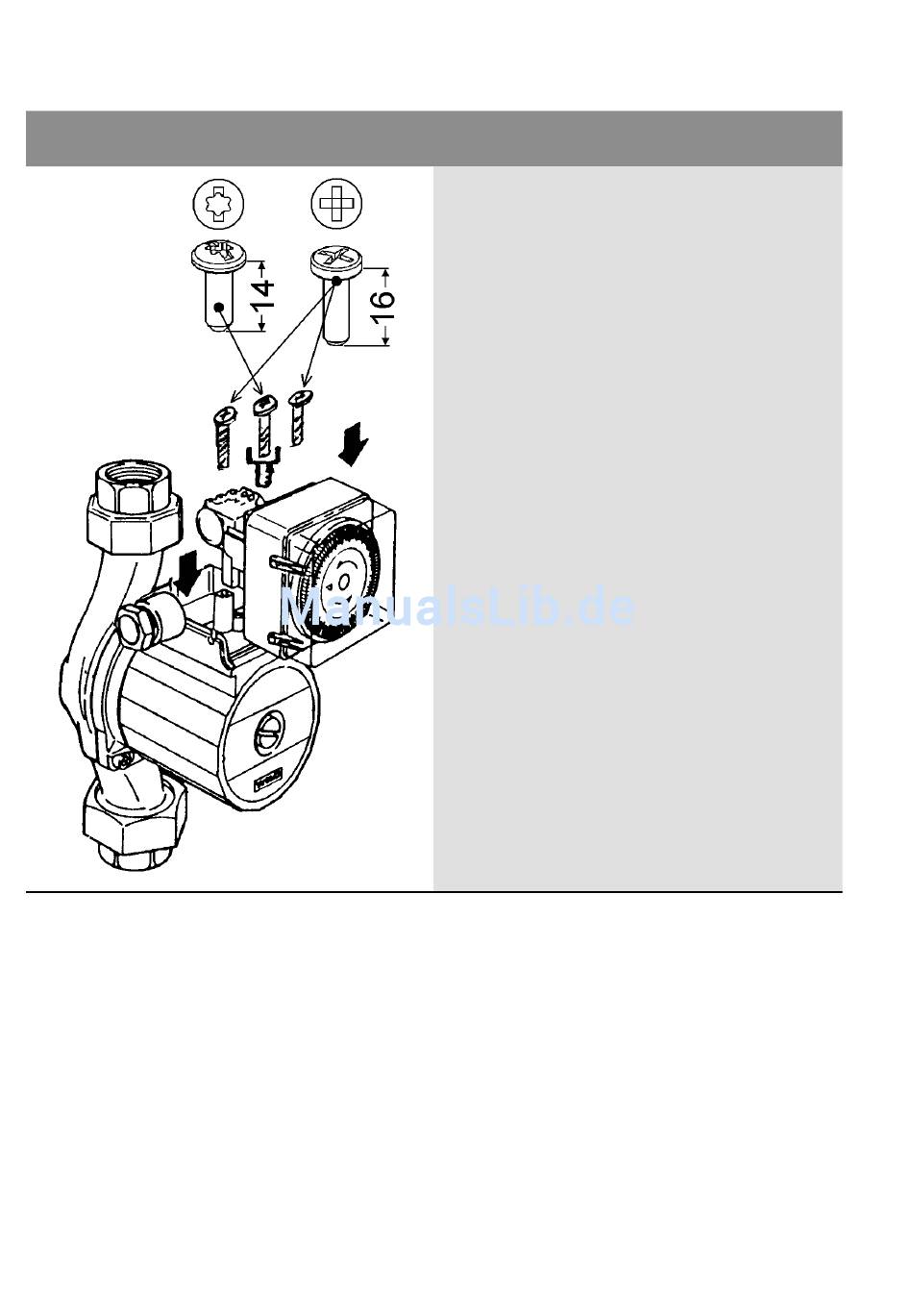

Fig. 7:
Einbau- und Betriebsanleitung Wilo-S1R-h digital
• Das Uhren-Modul mit dem beilie-
genden Unterteil zusammenste-
cken.
• Die beiliegende Dichtung unter-
halb des Moduls über den Kon-
taktblock schieben und bis zum
Grund nachdrücken.
• Das vormontierte Modul nun vor-
sichtig in den Kontaktkammer-
block des Motorkopfes einführen,
fest eindrücken und auf korrek-
ten Sitz achten.
• Die Erdungshülse in die vorgese-
hene Öffnung (E↑) einsetzen und
die Erdungsschraube einschrau-
ben.
• Die beiden Befestigungsschrau-
ben neben (E↑) und in die noch
freie Öffnung des Unterteils ein-
schrauben und mit Schrauben-
dreher festziehen.
