Netzversorgung einschalten
Die LED (1) blinkt grün.
Initialisierung, Anpassung an den Ventilhub
Der Initialisierungslauf zur Anpassung an den Ventilhub startet
bei Erstinbetriebnahme einmalig automatisch.
Die Initialisierung erfolgt nur, wenn sich der DIP-Schalter A5 in
Position OFF befindet.
Innerhalb der Initialisierung wird das Ventil einmal voll geöffnet.
Der Hub wird gelernt.
Die Rückmeldung über Klemme A (Yout) erfolgt in diesem Fall
mit einem Signal von ca. 12,5 V bzw. 0 mA
Während der Initialisierung blinkt die LED (1) grün. Die abge-
schlossene Initialisierung wird mit Dauerlicht angezeigt.
HINWEIS
Bei einer erneuten Montage (oder nach eventueller Änderung der Einstellung des maximalen Durch-
flusswertes am Ventil) muss eine neue Ventiladaption durch Neuinitialisierung durchgeführt werden.
►
Schalten Sie dafür den DIP-Schalter A5 hin und her (Wechsel der Schalterposition).

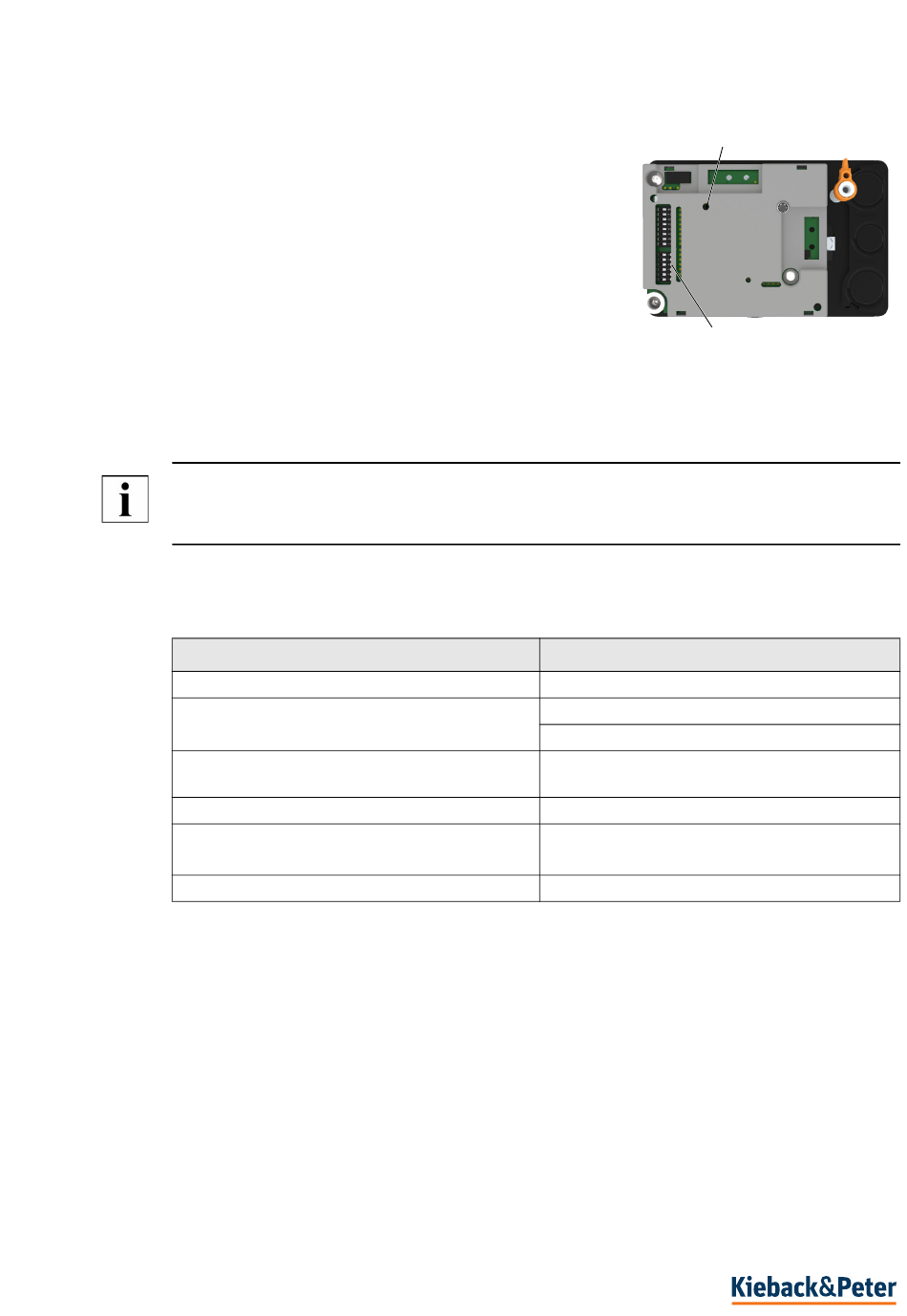

6.3.2 Status der LED Anzeigen
LED unter der Antriebshaube
LED grün leuchtend
LED grün blinkend
LED abwechselnd grün / orange blinkend
LED rot leuchtend
LED rot blinkend
LED rot schnell blinkend
33 / 42
3.10-40.120-80-DE | 2024-10-07
2
(1) LED
(2) DIP-Schalter A5
Bedeutung
Normalbetrieb / Automatikbetrieb
VBS (Ventilblockierschutz)
Initialisierung (Ventiladaption)
Handverstellung DIP 4 = ON / Antrieb folgt nicht
dem Eingangssignal
unlösbare Blockade
Initialisierung fehlgeschlagen / Antrieb folgt
nicht dem Eingangssignal
Betriebsspannung zu gering
1
