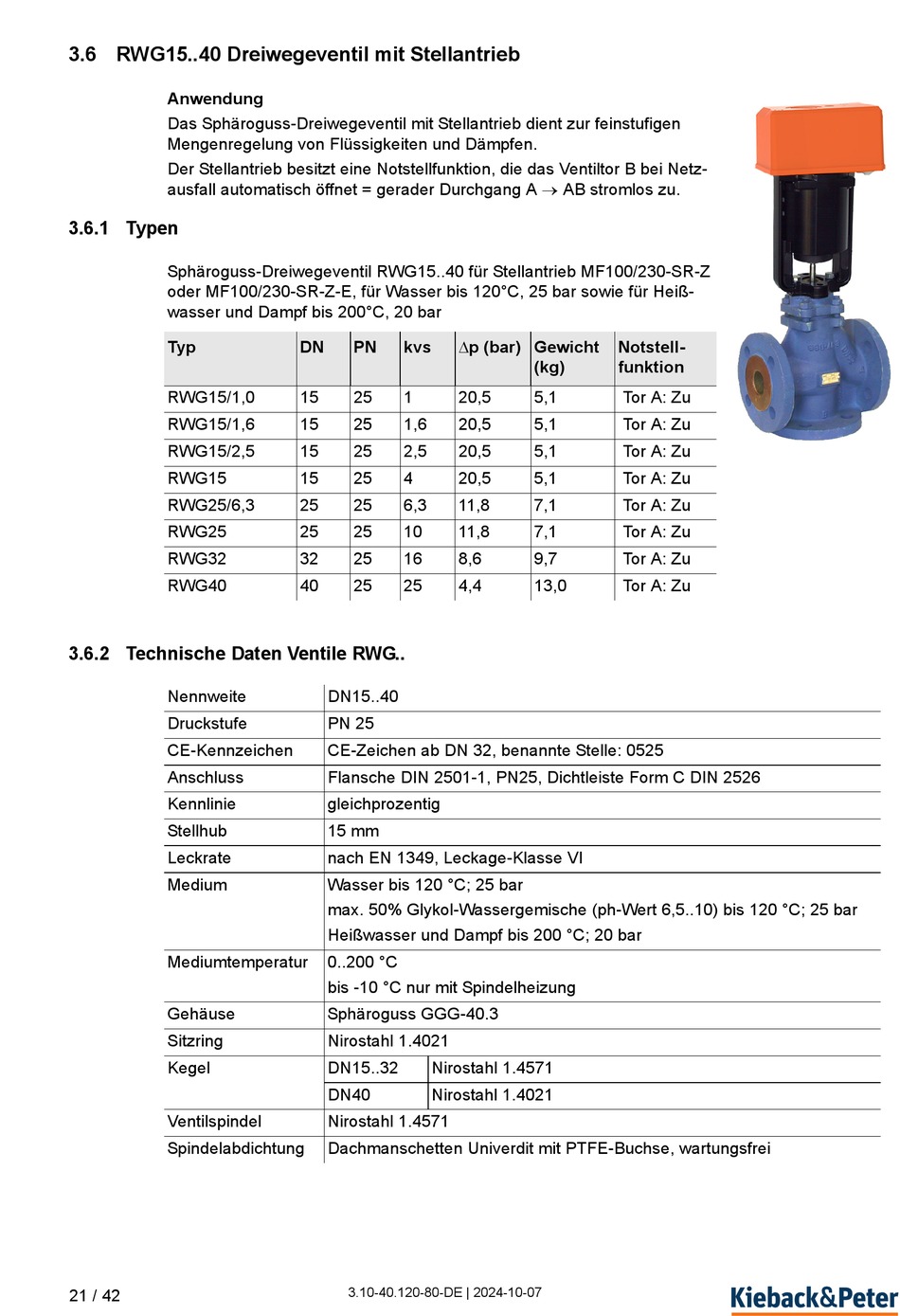

3.6 RWG15..40 Dreiwegeventil mit Stellantrieb
Anwendung
Das Sphäroguss-Dreiwegeventil mit Stellantrieb dient zur feinstufigen
Mengenregelung von Flüssigkeiten und Dämpfen.
Der Stellantrieb besitzt eine Notstellfunktion, die das Ventiltor B bei Netz-
ausfall automatisch öffnet = gerader Durchgang A AB stromlos zu.
3.6.1 Typen
Sphäroguss-Dreiwegeventil RWG15..40 für Stellantrieb MF100/230-SR-Z
oder MF100/230-SR-Z-E, für Wasser bis 120°C, 25 bar sowie für Heiß-
wasser und Dampf bis 200°C, 20 bar
Typ
RWG15/1,0
RWG15/1,6
RWG15/2,5
RWG15
RWG25/6,3
RWG25
RWG32
RWG40
3.6.2 Technische Daten Ventile RWG..
Nennweite
Druckstufe
CE-Kennzeichen
Anschluss
Kennlinie
Stellhub
Leckrate
Medium
Mediumtemperatur
Gehäuse
Sitzring
Kegel
Ventilspindel
Spindelabdichtung
21 / 42
p (bar) Gewicht
DN
PN
kvs
15
25
1
20,5
15
25
1,6
20,5
15
25
2,5
20,5
15
25
4
20,5
25
25
6,3
11,8
25
25
10
11,8
32
25
16
8,6
40
25
25
4,4
DN15..40
PN 25
CE-Zeichen ab DN 32, benannte Stelle: 0525
Flansche DIN 2501-1, PN25, Dichtleiste Form C DIN 2526
gleichprozentig
15 mm
nach EN 1349, Leckage-Klasse VI
Wasser bis 120 °C; 25 bar
max. 50% Glykol-Wassergemische (ph-Wert 6,5..10) bis 120 °C; 25 bar
Heißwasser und Dampf bis 200 °C; 20 bar
0..200 °C
bis -10 °C nur mit Spindelheizung
Sphäroguss GGG-40.3
Nirostahl 1.4021
DN15..32
Nirostahl 1.4571
DN40
Nirostahl 1.4021
Nirostahl 1.4571
Dachmanschetten Univerdit mit PTFE-Buchse, wartungsfrei
3.10-40.120-80-DE | 2024-10-07
Notstell-
(kg)
funktion
5,1
Tor A: Zu
5,1
Tor A: Zu
5,1
Tor A: Zu
5,1
Tor A: Zu
7,1
Tor A: Zu
7,1
Tor A: Zu
9,7
Tor A: Zu
13,0
Tor A: Zu
