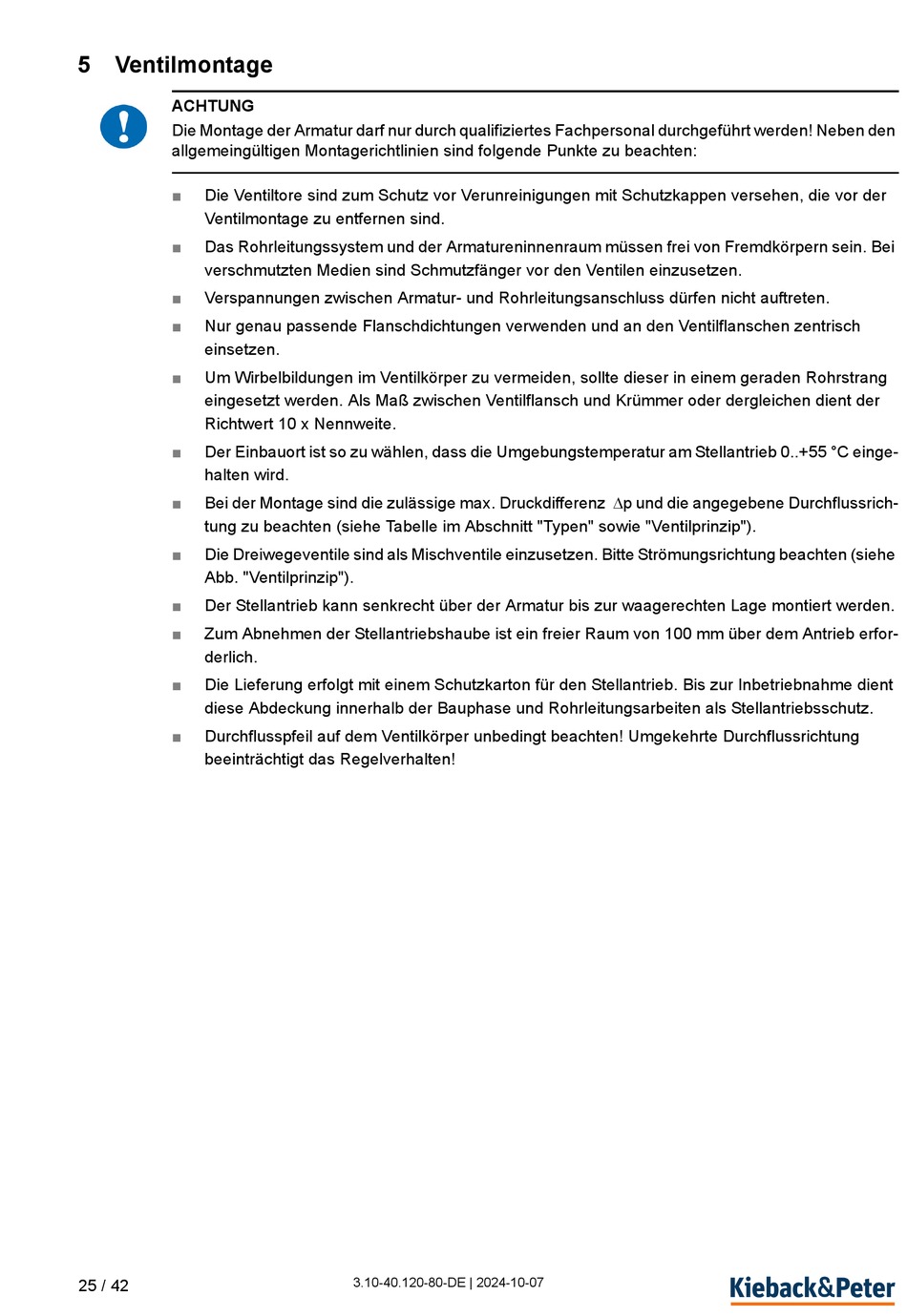

Ventilmontage
ACHTUNG
!
Die Montage der Armatur darf nur durch qualifiziertes Fachpersonal durchgeführt werden! Neben den
allgemeingültigen Montagerichtlinien sind folgende Punkte zu beachten:
■
Die Ventiltore sind zum Schutz vor Verunreinigungen mit Schutzkappen versehen, die vor der
Ventilmontage zu entfernen sind.
■
Das Rohrleitungssystem und der Armatureninnenraum müssen frei von Fremdkörpern sein. Bei
verschmutzten Medien sind Schmutzfänger vor den Ventilen einzusetzen.
■
Verspannungen zwischen Armatur- und Rohrleitungsanschluss dürfen nicht auftreten.
■
Nur genau passende Flanschdichtungen verwenden und an den Ventilflanschen zentrisch
einsetzen.
■
Um Wirbelbildungen im Ventilkörper zu vermeiden, sollte dieser in einem geraden Rohrstrang
eingesetzt werden. Als Maß zwischen Ventilflansch und Krümmer oder dergleichen dient der
Richtwert 10 x Nennweite.
■
Der Einbauort ist so zu wählen, dass die Umgebungstemperatur am Stellantrieb 0..+55 °C einge-
halten wird.
Bei der Montage sind die zulässige max. Druckdifferenz p und die angegebene Durchflussrich-
■
tung zu beachten (siehe Tabelle im Abschnitt "Typen" sowie "Ventilprinzip").
■
Die Dreiwegeventile sind als Mischventile einzusetzen. Bitte Strömungsrichtung beachten (siehe
Abb. "Ventilprinzip").
■
Der Stellantrieb kann senkrecht über der Armatur bis zur waagerechten Lage montiert werden.
■
Zum Abnehmen der Stellantriebshaube ist ein freier Raum von 100 mm über dem Antrieb erfor-
derlich.
■
Die Lieferung erfolgt mit einem Schutzkarton für den Stellantrieb. Bis zur Inbetriebnahme dient
diese Abdeckung innerhalb der Bauphase und Rohrleitungsarbeiten als Stellantriebsschutz.
■
Durchflusspfeil auf dem Ventilkörper unbedingt beachten! Umgekehrte Durchflussrichtung
beeinträchtigt das Regelverhalten!
