Fronius Smart Meter IP Bedienungsanleitung Seite 14

Bedienelemente, Anschlüsse und Anzeigen
Produktüber-
sicht
LED-Statusan-
Die LED-Statusanzeige zeigt den Betriebsstatus und die Datenverbindung des
zeige Fronius Smart Meter IPs an.
(3)
(4)
(5)
14
(1) (1)
(3)
(5)
LED Link 1
Grün leuchtend: Datenverbindung mit dem Netzwerk hergestellt.
LED Link 2
Rot leuchtend: keine Datenverbindung
Rot blinkend: offener WLAN-Accesspoint
LED WLAN
Grün blinkend: WLAN-Verbindung wird hergestellt
Grün leuchtend: WLAN-Verbindung ist aktiv

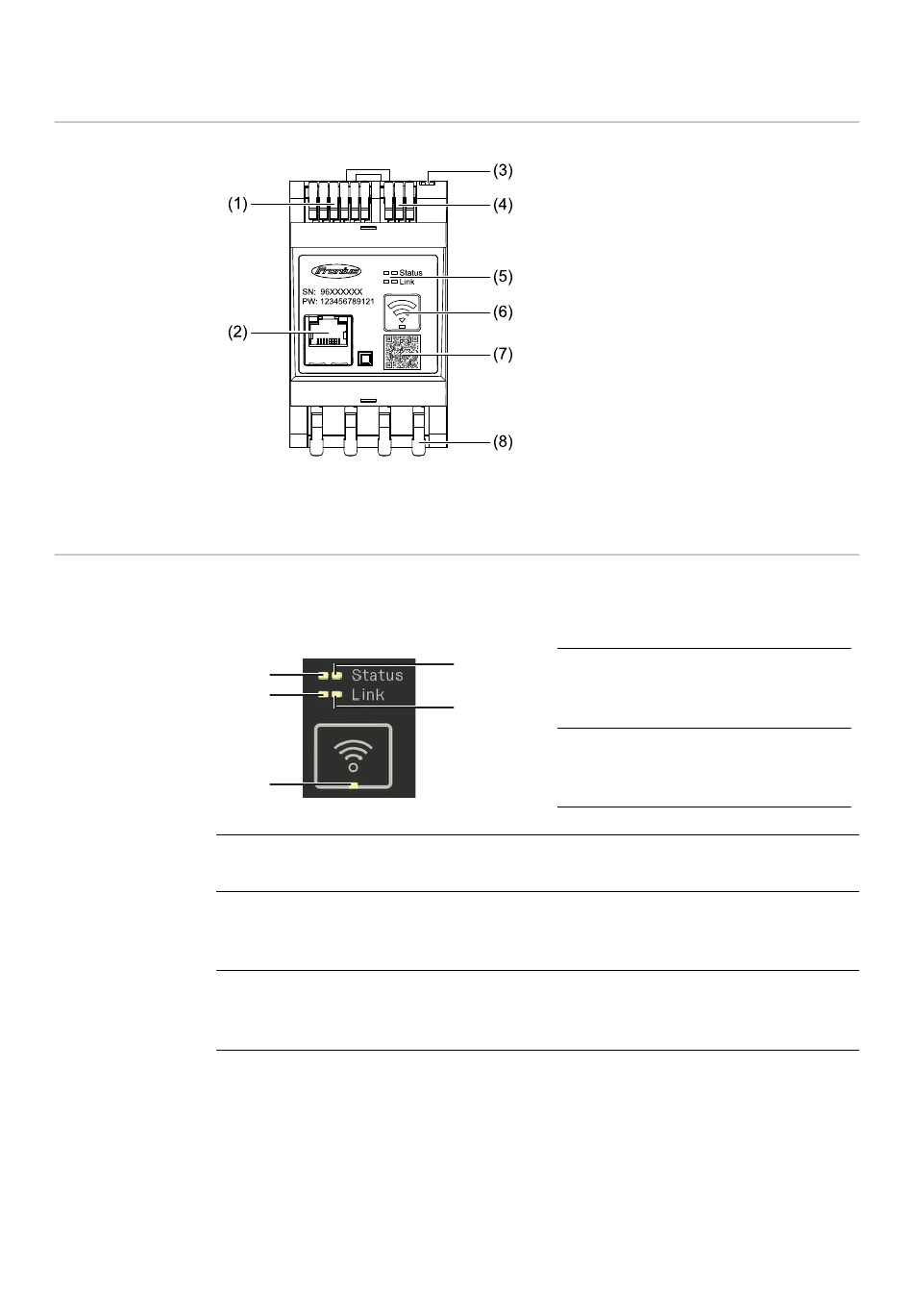

(1) Anschlussbereich Spannungs-
wandler
(2) LAN-Anschluss
(3) DIP-Schalter
-
-
(4) Anschlussbereich Modbus RTU
(5) LED-Anzeigen
(6) Funktionstaste WLAN-Access-
point und Reset
-
-
(7) QR-Code, um den Inbetrieb-
nahme-Assistenten zu starten
(8) AC-Anschlussbereich
(1) LED Status 1
(2)
Grün leuchtend: betriebsbe-
(4)
reit
(2) LED Status 2
Leuchtend: Gerät fährt hoch /
startet neu
BIAS
Abschlusswiderstand
WLAN Access Point aktivie-
ren
Gerät-Reset durchführen
