Fronius Smart Meter TS 65A-3 Bedienungsanleitung Seite 14

Bedienelemente, Anschlüsse und Anzeigen
Produktüber-
sicht
LED-Statusan- Die LED-Statusanzeige zeigt den Betriebsstatus und die Datenverbindung des
zeige
Fronius Smart Meter IPs an.
(3)
(4)
(5)
14
(1) (1)
(2)
(3)
LED WLAN
Grün blinkend: WLAN Verbindung wird hergestellt.
Grün leuchtend: WLAN Verbindung erfolgreich hergestellt.
LED Link 2
Rot leuchtend: keine Datenverbindung
Rot blinkend: offener WLAN-Accesspoint
LED Status 2
Leuchtend: Boot-Vorgang

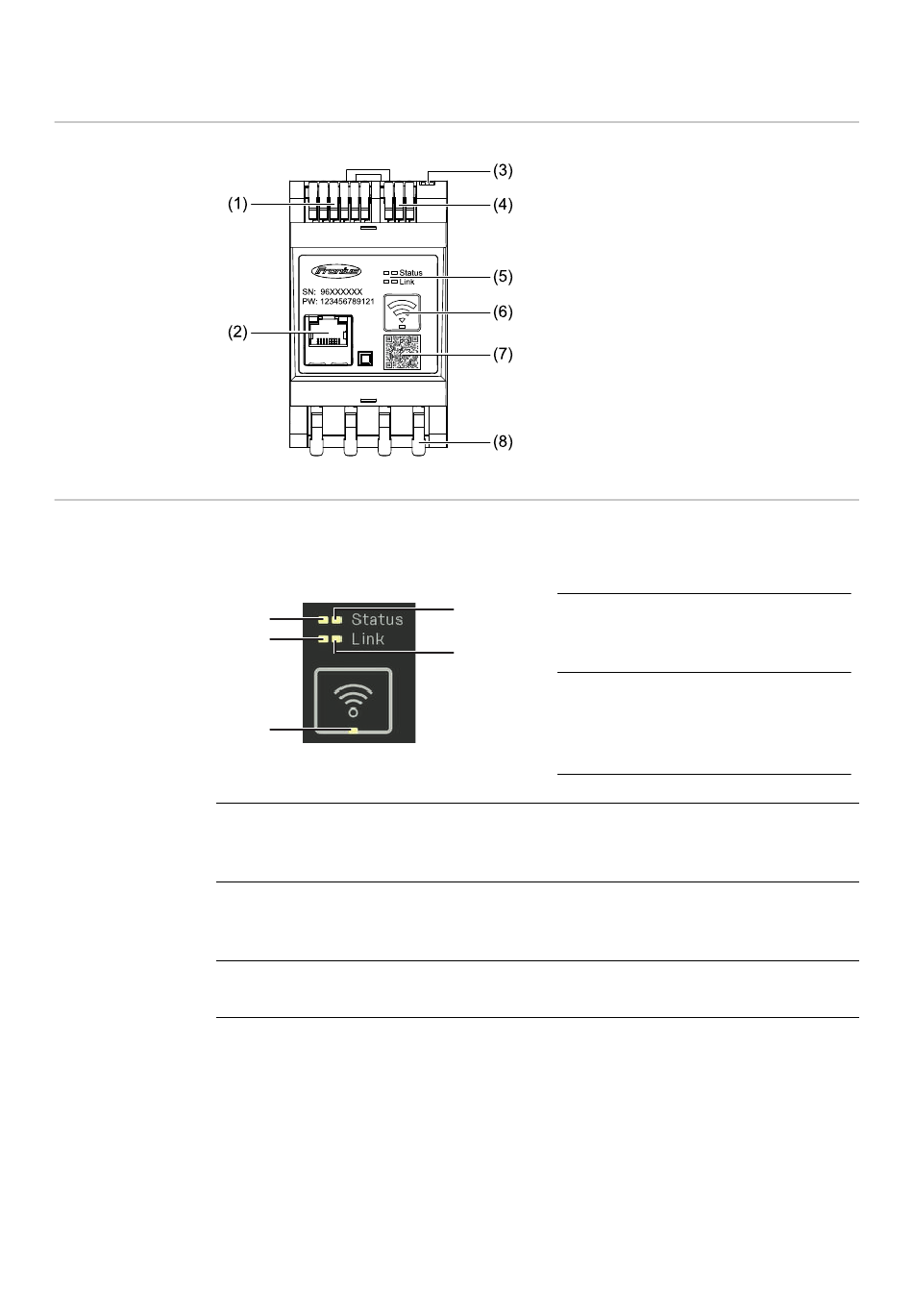

(1) Anschlussbereich CTs
(2) LAN Anschluss
(3) DIP-Switches
-
-
(4) Anschlussbereich Modbus RTU
(5) LED-Anzeigen
(6) Taste WLAN-Accesspoint und
Reset
(7) QR-Code easyConnect
(8) Anschlussbereich AC
(1) LED Status 1
(5)
Grün leuchtend: betriebsbe-
(4)
reit
(2) LED Link 1
Grün leuchtend: Datenverbin-
dung mit dem Netzwerk her-
gestellt.
BIAS
Terminating Resistor
