Fronius Smart Meter IP Bedienungsanleitung Seite 20

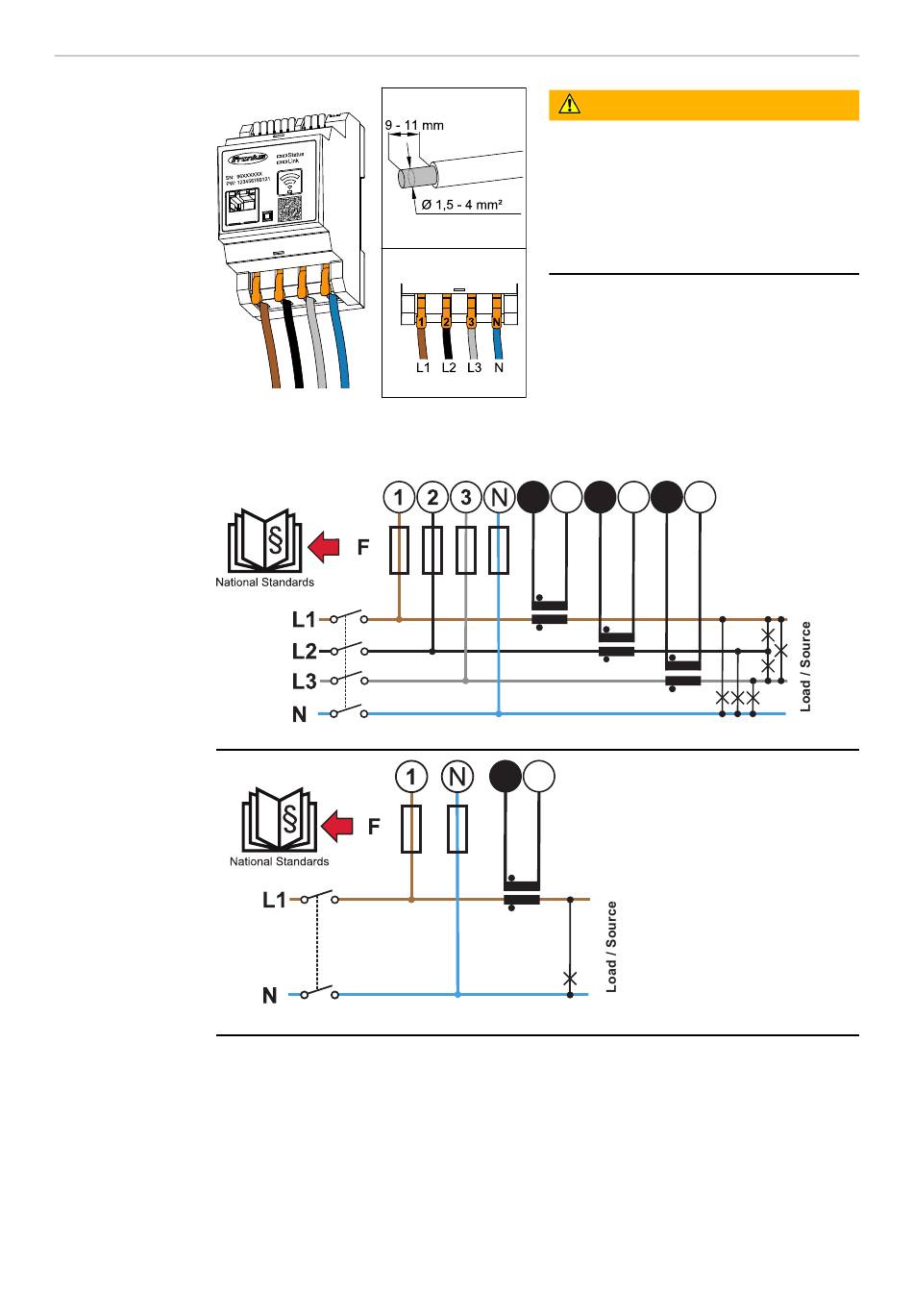

Verkabelung
Jeder spannungsführende Leiter ist an die AC-Anschlussklemmen gemäß den
nachstehenden Abbildungen anzuschließen.
3 Phasen, 4 Leiter (CT-Anschluss)
1 Phase, 2 Leiter (CT-Anschluss)
20
< 20 A
CT1
< 20 A
S1
WARNUNG!
Gefahr durch Strom führende Netz-
spannungs-Eingänge
Ein elektrischer Schlag kann tödlich
sein.
▶
Vor dem Anschließen der Netz-
spannungs-Eingänge die Stromver-
sorgung ausschalten.
Zulässiger Leiterquerschnitt AC-An-
schlussklemmen:
- Draht: 1,5 - 4 mm²
CT1 CT2
CT1 CT2 CT3
S1 S2
S1 S2
S1
CT1
S2
CT3
S2
