- Seite 1 Pioneering for You Wilo-Yonos PICO de Einbau- und Betriebsanleitung 4 185 959-Ed.01 / 2013-11...
- Seite 2 Fig. 1: Fig. 2: Fig. 3a: Fig. 3b: PE N...
- Seite 3 Fig. 3c: Fig. 4: Fig. 3d: Fig. 3e:...

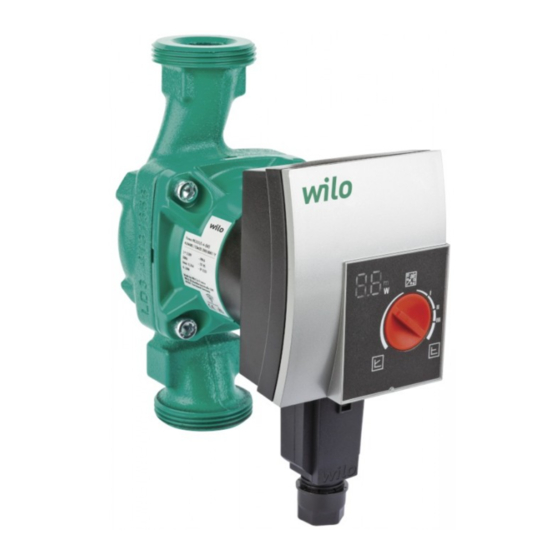

- Seite 4 Vorsicht: Weist auf mögliche Sachschäden hin. Tipps und Informationen: Hinweis: Hebt Tipps und Informationen hervor. 1 Übersicht Produkt Wilo-Yonos PICO (Fig. 1) 1 Pumpengehäuse mit Verschraubungsanschlüssen 2 Nassläufermotor 3 Kondensatablauföffnungen (4x am Umfang) 4 Typenschild 5 Gehäuseschrauben 6 Regelmodul...
- Seite 5 Mindest-Zulaufdruck bei 0,3 bar / 1,0 bar (30 kPa / 100 kPa) +95 °C/+110 °C LED-Anzeige • Anzeige der aktuellen Leistungsaufnahme in W. • Anzeige des Differenzdruck-Sollwerts H (Förderhöhe) in m. • Anzeige von Störmeldungen. Einbau- und Betriebsanleitung Wilo-Yonos PICO...
- Seite 6 Differenzdruck-Sollwert H gehalten. H max Hinweis: Empfehlung bei Fußbodenheizungen, H min groß dimensionierten Rohrleitungen und allen Anwen- dungen ohne veränderliche Rohrnetzkennlinie (z. B. Boilerladepumpen). Entlüftung Die Entlüftungsfunktion entlüftet die Pumpe automa- tisch. Das Heizungssystem wird dabei nicht entlüftet. Wilo SE 11/2013...
-
Seite 7: Bestimmungsgemäße Verwendung
2 Sicherheit Bestimmungsgemäße Verwendung Hocheffizienz-Umwälzpumpen der Baureihe Wilo- Yonos PICO dienen ausschließlich zum Umwälzen von Medien in Warmwasser-Heizungsanlagen und ähnli- chen Systemen mit ständig wechselnden Förderströ- men. Zugelassene Medien: • Heizungswasser nach VDI 2035. • Wasser-Glykolmischungen* mit maximal 50 % Gly- kolanteil. -
Seite 8: Pflichten Des Betreibers
• Defekte Anschlussleitung umgehend durch Elektro- fachkraft austauschen lassen. Magnetfeld Warnung: Lebensgefahr durch Magnetfeld! Im Inneren der Pumpe sind stark magnetische Kompo- nenten verbaut, die bei Demontage für Personen mit medizinischen Implantaten lebensgefährlich sind. • Rotor niemals herausnehmen. Wilo SE 11/2013... - Seite 9 • Bei Anwendungen, bei denen nicht klar ist, ob die Pumpe mit getakteter Spannung betrieben wird, vom Regelungs-/Anlagenhersteller bestätigen las- sen, dass die Pumpe mit sinusförmiger Wechsel- spannung betrieben wird. • Ein-/Ausschaltung der Pumpe über Triacs/Halblei- terrelais im Einzelfall prüfen. Einbau- und Betriebsanleitung Wilo-Yonos PICO...
-
Seite 10: Lieferung Und Lagerung
• Einbauort entsprechend der zulässigen Einbaulage (Fig. 2) auswählen. • Der Motor muss immer waagerecht verbaut sein. • Der elektrische Anschluss darf nie nach oben zeigen. • Vor und hinter der Pumpe Absperrarmaturen ein- bauen, um Pumpenaustausch zu erleichtern. Wilo SE 11/2013... - Seite 11 • Richtungspfeil auf dem Pumpengehäuse (1) beach- ten. • Mechanisch spannungsfrei mit waagerecht liegen- dem Nassläufermotor (2) einbauen. • Dichtungen an den Verschraubungsanschlüssen ein- setzen. • Rohrverschraubungen aufschrauben. • Pumpe mit den Rohrleitungen dicht verschrauben. Einbau- und Betriebsanleitung Wilo-Yonos PICO...
-
Seite 12: Elektrischen Anschluss Herstellen
(VDE 0700/Teil 1). • Zum Schutz vor Leckagewasser und zur Zugentlas- tung an der Kabelverschraubung eine Anschlusslei- tung mit ausreichendem Außendurchmesser verwenden (z. B. H05VV-F3G1,5). • Bei Mediumtemperaturen über 90 °C eine wärmebe- ständige Anschlussleitung verwenden. Wilo SE 11/2013... - Seite 13 Pumpe berührt. Wilo-Connector • Anschlussleitung von der Spannungsversorgung montieren trennen. • Klemmenbelegung (PE, N, L) beachten. • Wilo-Connector anschließen und montieren (Fig. 3a bis 3e). Pumpe anschließen • Pumpe erden. • Wilo-Connector (9) am Regelmodul (6) anschließen, bis er einrastet.
-
Seite 14: Außerbetriebnahme
• Differenzdruck-Sollwert H einstellen. LED-Anzeige zeigt den eingestellten Differenzdruck- Sollwert H in m an. Hinweis: Die Markierungen I, II und III dienen als Anhaltspunkte beim Ersatz von Wilo-Star RS Pumpen. Einstellung • Roten Bedienknopf 2 Sekunden lang nicht drehen. abschließen LED-Anzeige blinkt 5-mal und wechselt zur aktuellen Leistungsaufnahme in W. -
Seite 15: Störungsbeseitigung
Pumpe macht Kavitation durch Systemdruck innerhalb des zulässi- Geräusche unzureichenden gen Bereichs erhöhen Vorlaufdruck Förderhöheneinstellung überprüfen und ggf. niedrigere Höhe einstellen Gebäude wird Wärmeleistung der Sollwert erhöhen nicht warm Heizflächen zu Regelungsart auf Δp-c stellen gering Einbau- und Betriebsanleitung Wilo-Yonos PICO... - Seite 16 Lässt sich die Störung nicht beheben, Fachhandwerker oder Wilo-Kundendienst kontaktieren. 9 Entsorgung Umweltschäden • Pumpe nicht im Hausmüll entsorgen. vermeiden • Pumpe dem Recycling zuführen. • Im Zweifel örtliche Kommunalbehörden und Entsor- gungsfachbetriebe kontaktieren. Hinweis! Weitere Informationen zum Thema Recycling siehe unter www.wilo-recycling.com. Wilo SE 11/2013...
- Seite 17 2004/108/EC annex IV,2 and 2006/95/EC annex III,B, conforme 2004/108/CE appendice IV,2 et 2006/95/CE l’annexe III B) Hiermit erklären wir, dass die Bauarten der Baureihe : Yonos PICO Herewith, we declare that these products: Par le présent, nous déclarons que le type de pompes de la série:...
- Seite 18 WILO SE Nortkirchenstraße 100 D-44263 Dortmund Germany T +49(0)231 4102-0 F +49(0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...
