9.3.1 Offset-Berechnung

56 ───
Beispiel 2: AL8122 und AL8122 mit Leitungen in gleicher Rich-
tung
Bei dieser Ausrichtung beachten Sie den minimalen Biegeradius der
Motorleitungen.
Die Verdrahtung führen Sie nach der Anordnung der Spulenteile
durch. Für die Verdrahtung müssen Sie den Offset berechnen. Der
Offset gibt an, um wie viele Spulen das Drehfeld im zweiten Spulen-
teil verschoben ist.
Berechnen Sie den Offset mit folgender Formel: (PD
Informationen zu PD
M1M2
schluss", [Seite 55]
Informationen zur Verdrahtung finden Sie im Kapitel: „Spannungs-
versorgung", [Seite 58]
Beispiel 1: AL8122 und AL8122 mit Leitungen entgegengesetzt
PD = 208 mm
M1M2
Offset = (208/16) MOD 3 = 1

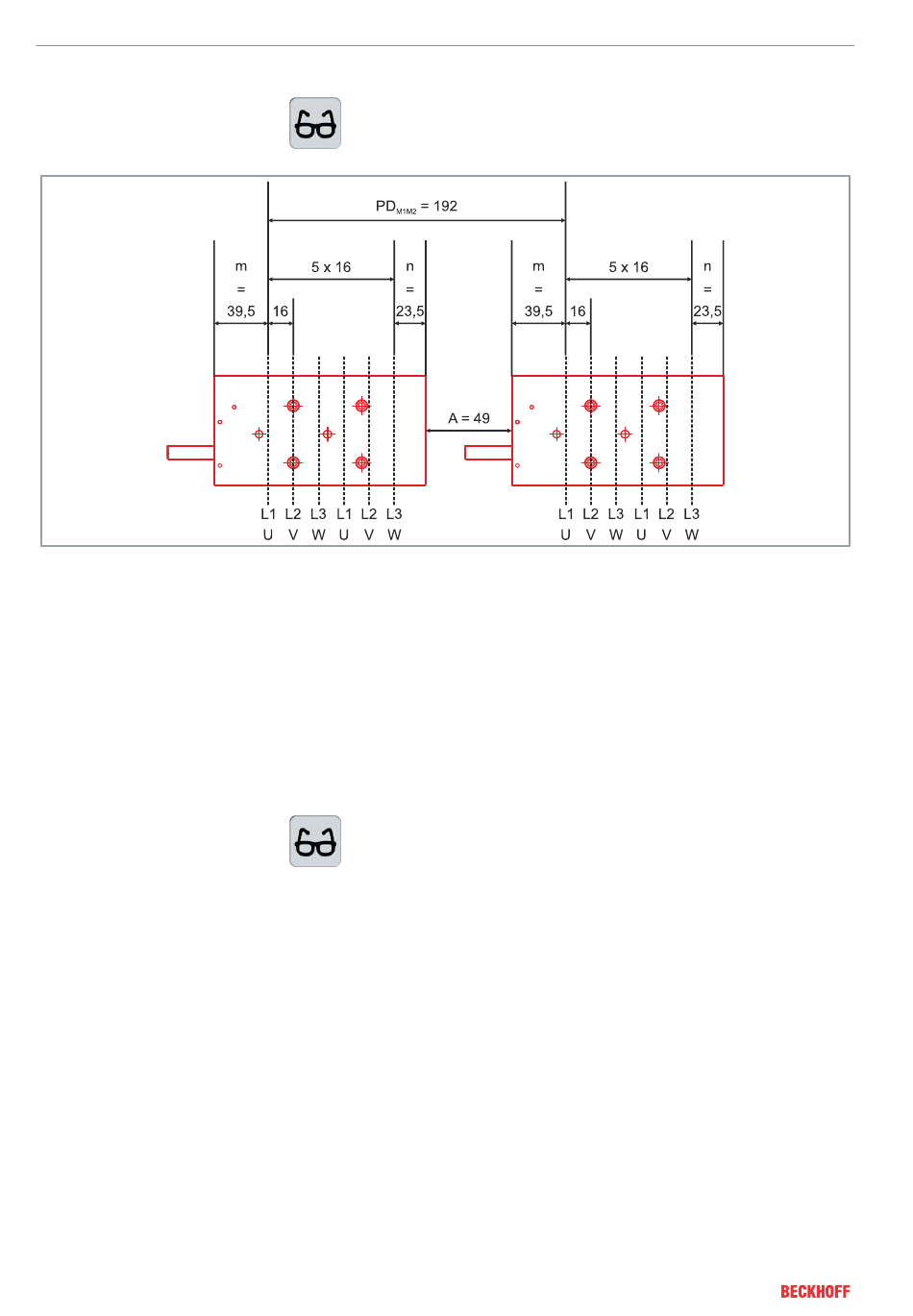

Beispiel 2: AL8122 und AL8122 mit Leitungen entgegengesetzt
PD = 192 mm
M1M2
Offset = (192/16) MOD 3 = 0
AL8100
finden Sie im Kapitel: „Elektrischer An-
Version: 1.0.0
/16) MOD 3
