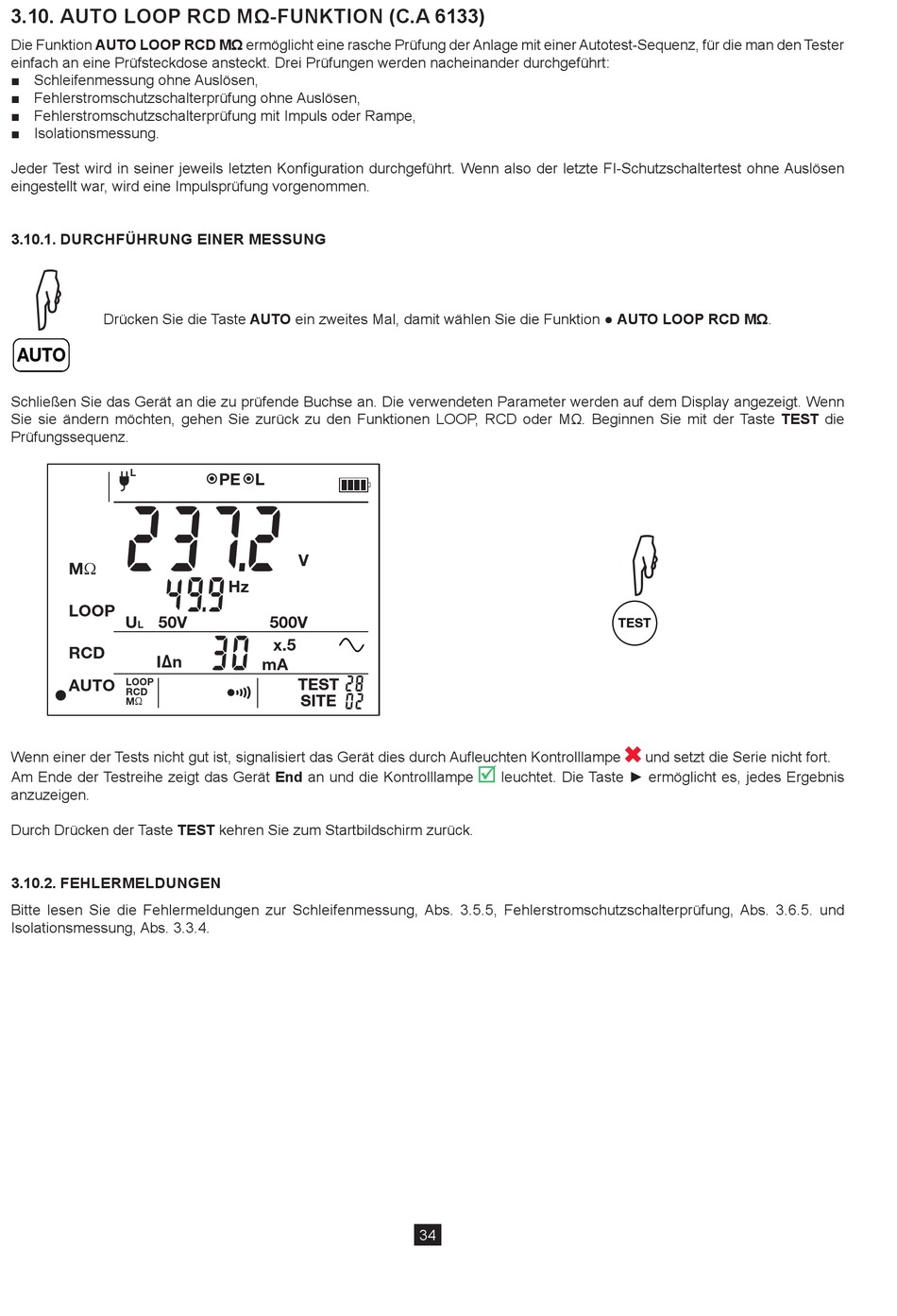

3.10. AUTO LOOP RCD MΩ-FUNKTION (C.A 6133)
Die Funktion AUTO LOOP RCD MΩ ermöglicht eine rasche Prüfung der Anlage mit einer Autotest-Sequenz, für die man den Tester
einfach an eine Prüfsteckdose ansteckt. Drei Prüfungen werden nacheinander durchgeführt:
■ Schleifenmessung ohne Auslösen,
■ Fehlerstromschutzschalterprüfung ohne Auslösen,
■ Fehlerstromschutzschalterprüfung mit Impuls oder Rampe,
■ Isolationsmessung.
Jeder Test wird in seiner jeweils letzten Konfiguration durchgeführt. Wenn also der letzte FI-Schutzschaltertest ohne Auslösen
eingestellt war, wird eine Impulsprüfung vorgenommen.
3.10.1. DURCHFÜHRUNG EINER MESSUNG

Drücken Sie die Taste AUTO ein zweites Mal, damit wählen Sie die Funktion ● AUTO LOOP RCD MΩ.
AUTO
Schließen Sie das Gerät an die zu prüfende Buchse an. Die verwendeten Parameter werden auf dem Display angezeigt. Wenn
Sie sie ändern möchten, gehen Sie zurück zu den Funktionen LOOP, RCD oder MΩ. Beginnen Sie mit der Taste TEST die
Prüfungssequenz.
L
Ω
M
LOOP
U 50V
L
RCD
∆
I n
AUTO LOOP
RCD
Ω
M
Wenn einer der Tests nicht gut ist, signalisiert das Gerät dies durch Aufleuchten Kontrolllampe
Am Ende der Testreihe zeigt das Gerät End an und die Kontrolllampe
anzuzeigen.
Durch Drücken der Taste TEST kehren Sie zum Startbildschirm zurück.
3.10.2. FEHLERMELDUNGEN
Bitte lesen Sie die Fehlermeldungen zur Schleifenmessung, Abs. 3.5.5, Fehlerstromschutzschalterprüfung, Abs. 3.6.5. und
Isolationsmessung, Abs. 3.3.4.
PE L
V
Hz
500V
x.5
mA
TEST
SITE
leuchtet. Die Taste ► ermöglicht es, jedes Ergebnis
34

TEST
und setzt die Serie nicht fort.
