Montage
Drehwinkel einstellen
Startposition festlegen
Endposition festlegen
50
Personal:
Schutzausrüstung:
Werkzeug:
Voraussetzung:
n Der Schwenkarm wird von Hand gesteuert.
Ä Kapitel 8.1 „Schwenkarm von Hand bewegen" auf Seite 53

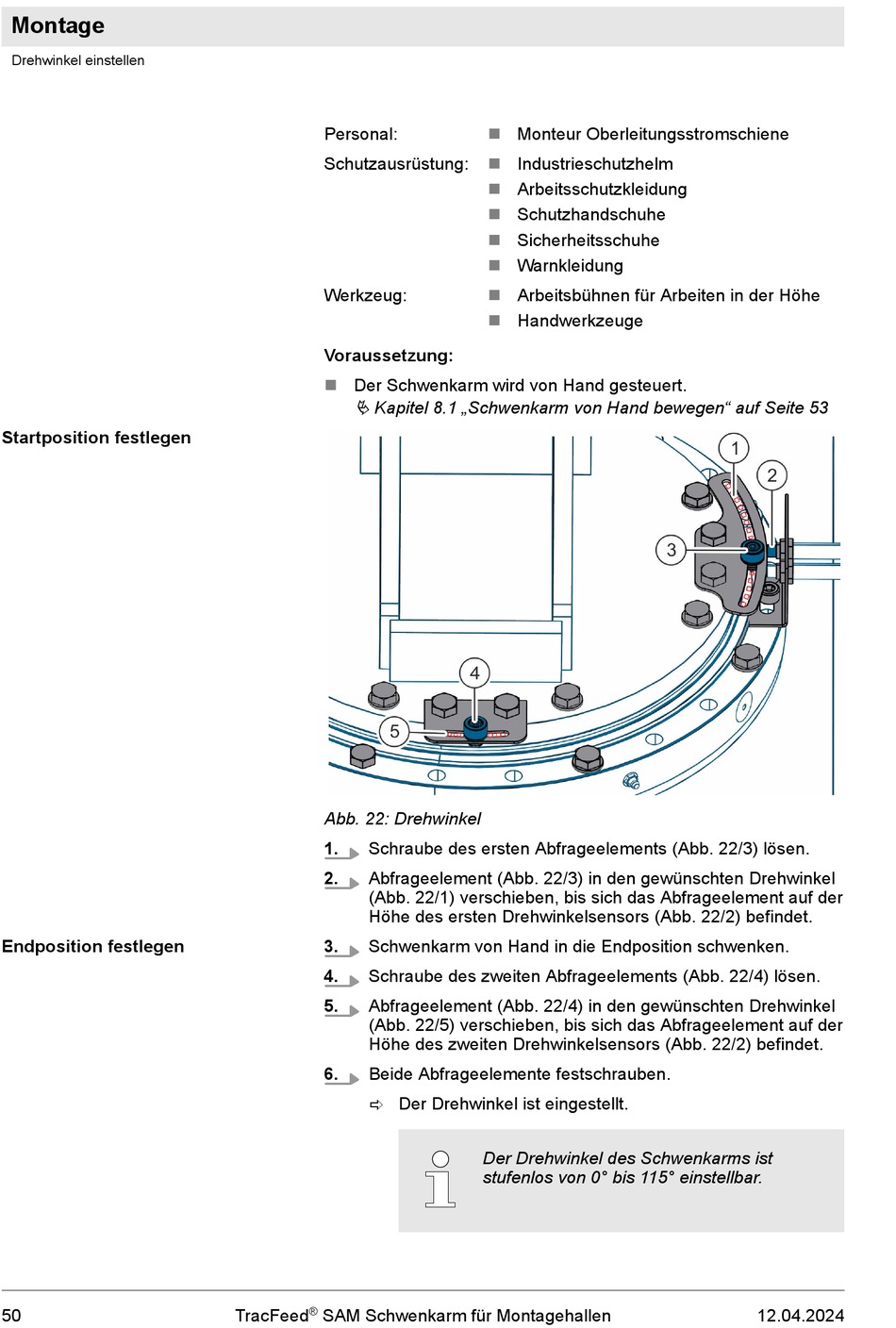

Abb. 22: Drehwinkel
1. Schraube des ersten Abfrageelements (Abb. 22/3) lösen.
2. Abfrageelement (Abb. 22/3) in den gewünschten Drehwinkel
(Abb. 22/1) verschieben, bis sich das Abfrageelement auf der
Höhe des ersten Drehwinkelsensors (Abb. 22/2) befindet.
3. Schwenkarm von Hand in die Endposition schwenken.
4. Schraube des zweiten Abfrageelements (Abb. 22/4) lösen.
5. Abfrageelement (Abb. 22/4) in den gewünschten Drehwinkel
(Abb. 22/5) verschieben, bis sich das Abfrageelement auf der
Höhe des zweiten Drehwinkelsensors (Abb. 22/2) befindet.
6. Beide Abfrageelemente festschrauben.
ð Der Drehwinkel ist eingestellt.
TracFeed ® SAM Schwenkarm für Montagehallen
n Monteur Oberleitungsstromschiene
n Industrieschutzhelm
n Arbeitsschutzkleidung
n Schutzhandschuhe
n Sicherheitsschuhe
n Warnkleidung
Arbeitsbühnen für Arbeiten in der Höhe
n
n Handwerkzeuge
Der Drehwinkel des Schwenkarms ist
stufenlos von 0° bis 115° einstellbar.
