Überblick
Antriebseinheit

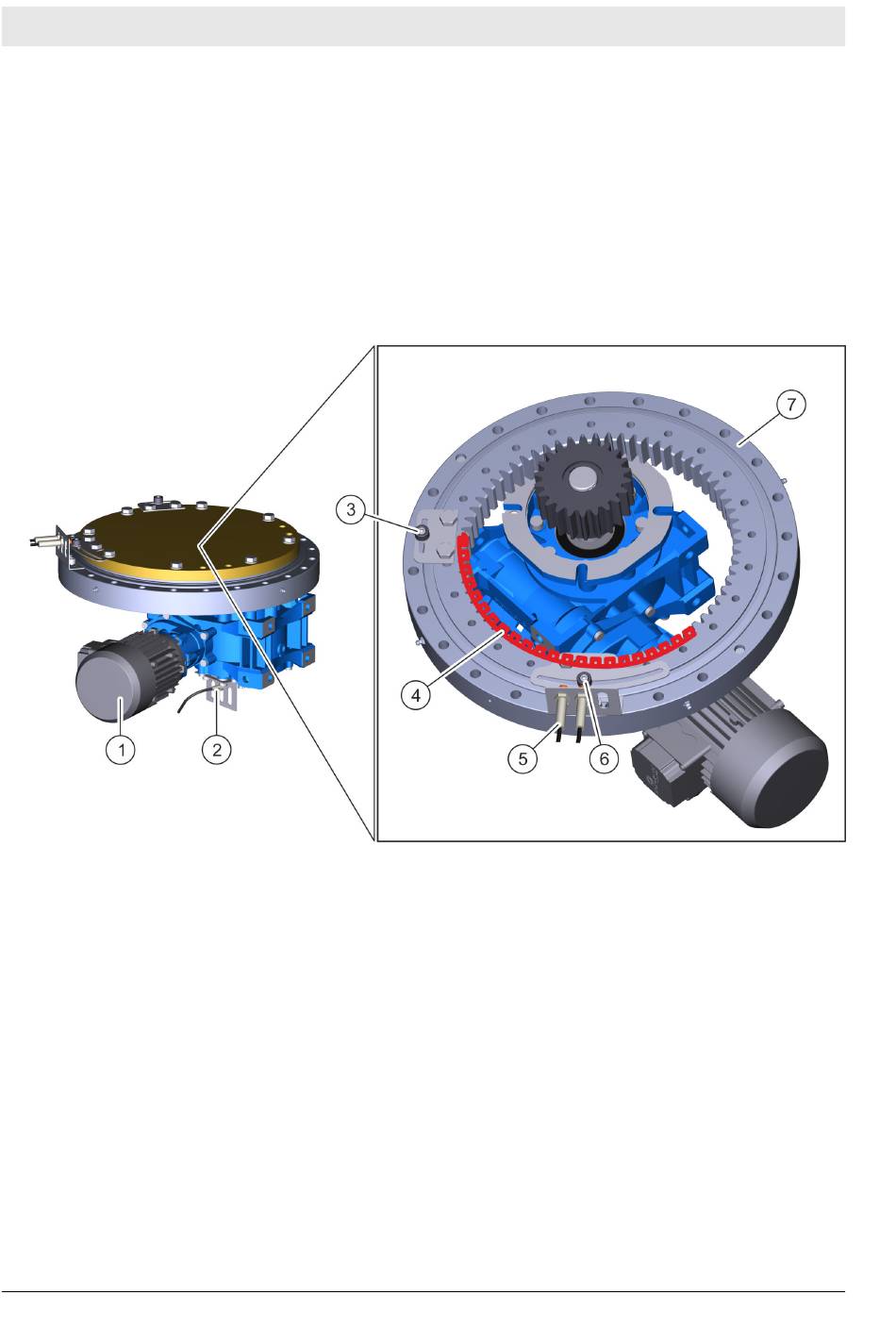

Abb. 2: Antriebseinheit
1 Motorgetriebeeinheit
2 Positionssensor
3 Abfrageelement (Endposition)
4 Schwenkbereich
10
In der zur Seite geschwenkten Position ist der Bereich über dem
Fahrzeug frei zugänglich, um Wartungsarbeiten auf dem Fahrzeug-
dach durchzuführen.
Im Oberleitungsstromschienen-System werden motorisierte und
unmotorisierte Schwenkarme verbaut. Die unmotorisierten
Schwenkarme werden an die die motorisierten Schwenkarme
gekoppelt und schwenken synchron.
Der TracFeed
Motorgetriebeeinheit (Abb. 2/1) angetrieben.
Der Schwenkbereich wird durch zwei Drehwinkelsensoren
(Abb. 2/5) begrenzt. Wenn ein Sensor ausfällt, begrenzt eine
Rutschkupplung (Überlastschutz) in der Motorgetriebeeinheit
(Abb. 2/1) den Schwenkbereich (Abb. 2/4) auf dem Zahnkranz
(Abb. 2/7). Der Schwenkbereich sowie die Start- und Endposition
werden über die Drehwinkelsensoren (Abb. 2/5) und die Abfrage-
elemente (Abb. 2/3 und 6) eingestellt.
TracFeed ® SAM Schwenkarm für Montagehallen
5 Drehwinkelsensoren
6 Abfrageelement (Startposition)
7 Zahnkranz
®
SAM Schwenkarm für Montagehallen wird mittels
