Überblick
Potentialausgleichseinheit
Überlastschutz
12
Klemme
PE
11 ... 16

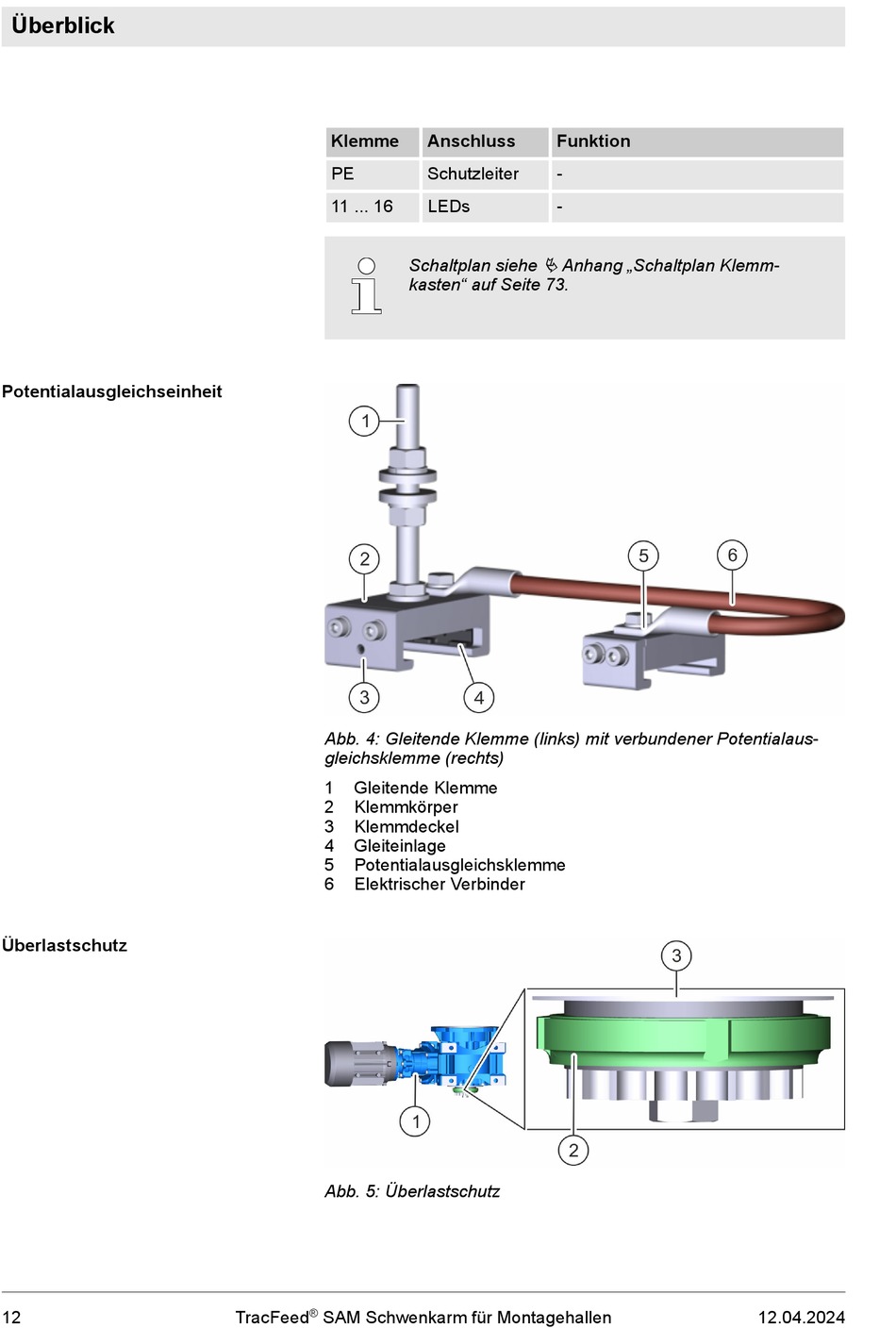

Abb. 4: Gleitende Klemme (links) mit verbundener Potentialaus-
gleichsklemme (rechts)
1 Gleitende Klemme
2 Klemmkörper
3 Klemmdeckel
4 Gleiteinlage
5 Potentialausgleichsklemme
6 Elektrischer Verbinder
Abb. 5: Überlastschutz
TracFeed ® SAM Schwenkarm für Montagehallen
Anschluss Funktion
Schutzleiter -
LEDs -
Schaltplan siehe Ä Anhang „Schaltplan Klemm-
kasten" auf Seite 73.
