Montage
Elektrische Anschlüsse herstellen
6.6 Elektrische Anschlüsse herstellen
46
n Der Schwenkarm ist vollständig montiert.
Ä Kapitel 6.3 „Schwenkarm montieren" auf Seite 40

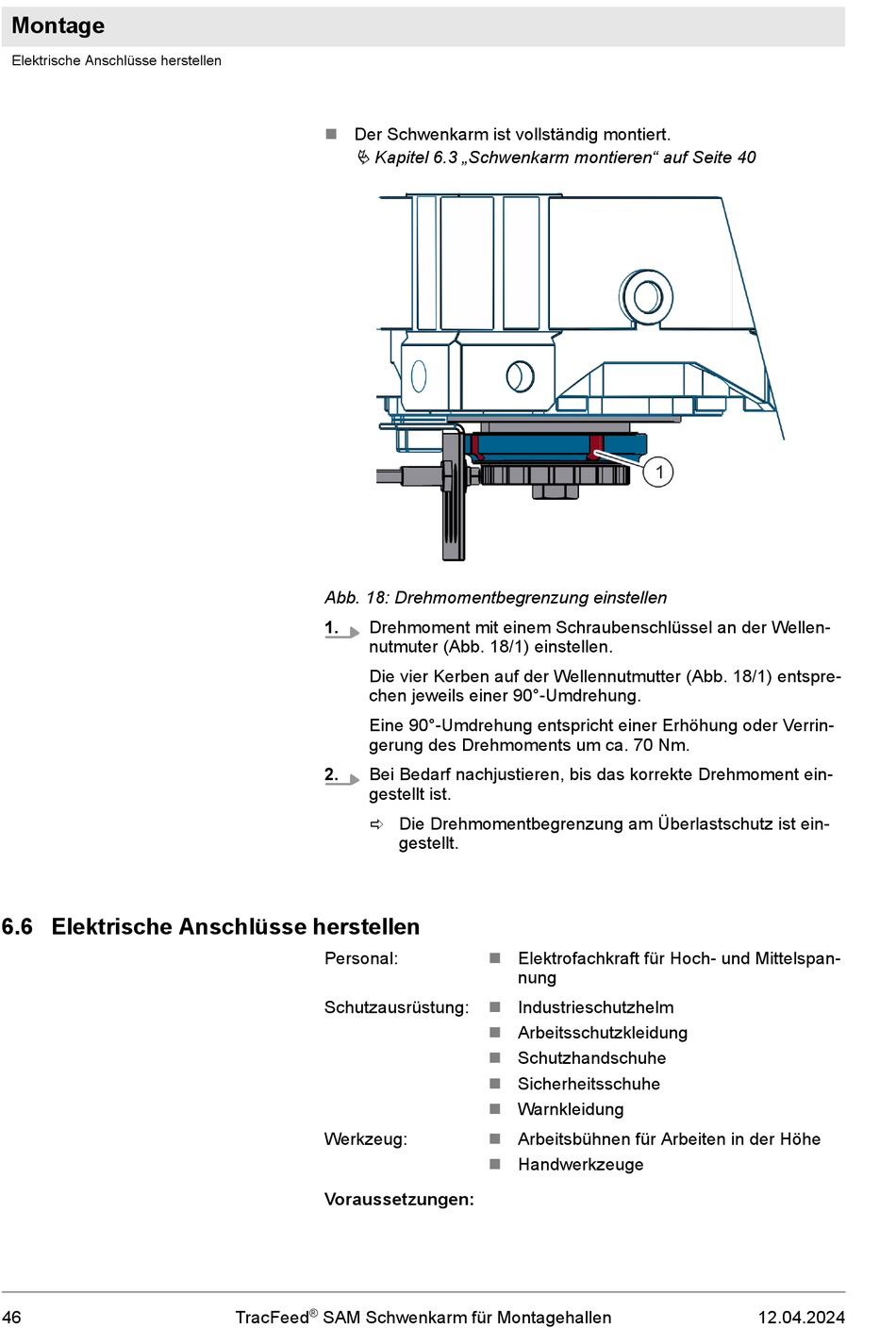

Abb. 18: Drehmomentbegrenzung einstellen
1. Drehmoment mit einem Schraubenschlüssel an der Wellen-
nutmuter (Abb. 18/1) einstellen.
Die vier Kerben auf der Wellennutmutter (Abb. 18/1) entspre-
chen jeweils einer 90°-Umdrehung.
Eine 90°-Umdrehung entspricht einer Erhöhung oder Verrin-
gerung des Drehmoments um ca. 70 Nm.
2. Bei Bedarf nachjustieren, bis das korrekte Drehmoment ein-
gestellt ist.
ð Die Drehmomentbegrenzung am Überlastschutz ist ein-
gestellt.
Personal:
Schutzausrüstung:
Werkzeug:
Voraussetzungen:
TracFeed ® SAM Schwenkarm für Montagehallen
n Elektrofachkraft für Hoch- und Mittelspan-
nung
n Industrieschutzhelm
n Arbeitsschutzkleidung
n Schutzhandschuhe
Sicherheitsschuhe
n
Warnkleidung
n
n Arbeitsbühnen für Arbeiten in der Höhe
n Handwerkzeuge
12.04.2024
