Montage

Sensoren einstellen

6.7 Sensoren einstellen
Positionssensor einstellen
48
Personal:
Schutzausrüstung:
Werkzeug:
Voraussetzung:
n Der Schwenkarm wird von Hand gesteuert.
Ä Kapitel 8.1 „Schwenkarm von Hand bewegen" auf Seite 53
1. Schwenkarm von Hand in die eingeklappte Position ver-
fahren.

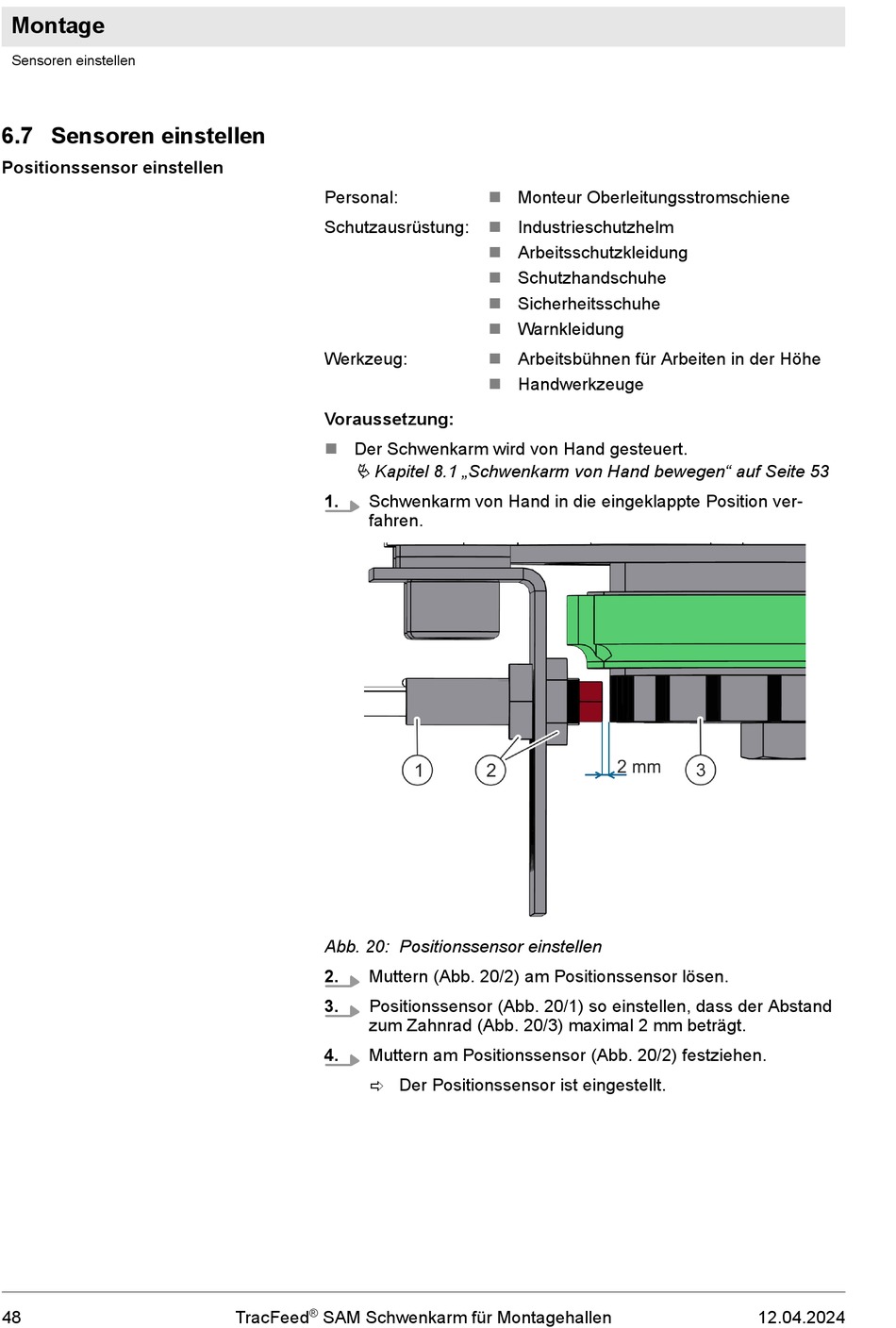

Abb. 20: Positionssensor einstellen
2. Muttern (Abb. 20/2) am Positionssensor lösen.
3. Positionssensor (Abb. 20/1) so einstellen, dass der Abstand
zum Zahnrad (Abb. 20/3) maximal 2 mm beträgt.
4. Muttern am Positionssensor (Abb. 20/2) festziehen.
ð Der Positionssensor ist eingestellt.
TracFeed ® SAM Schwenkarm für Montagehallen
Monteur Oberleitungsstromschiene
n
n Industrieschutzhelm
n Arbeitsschutzkleidung
n Schutzhandschuhe
n Sicherheitsschuhe
n Warnkleidung
n Arbeitsbühnen für Arbeiten in der Höhe
n Handwerkzeuge
12.04.2024
