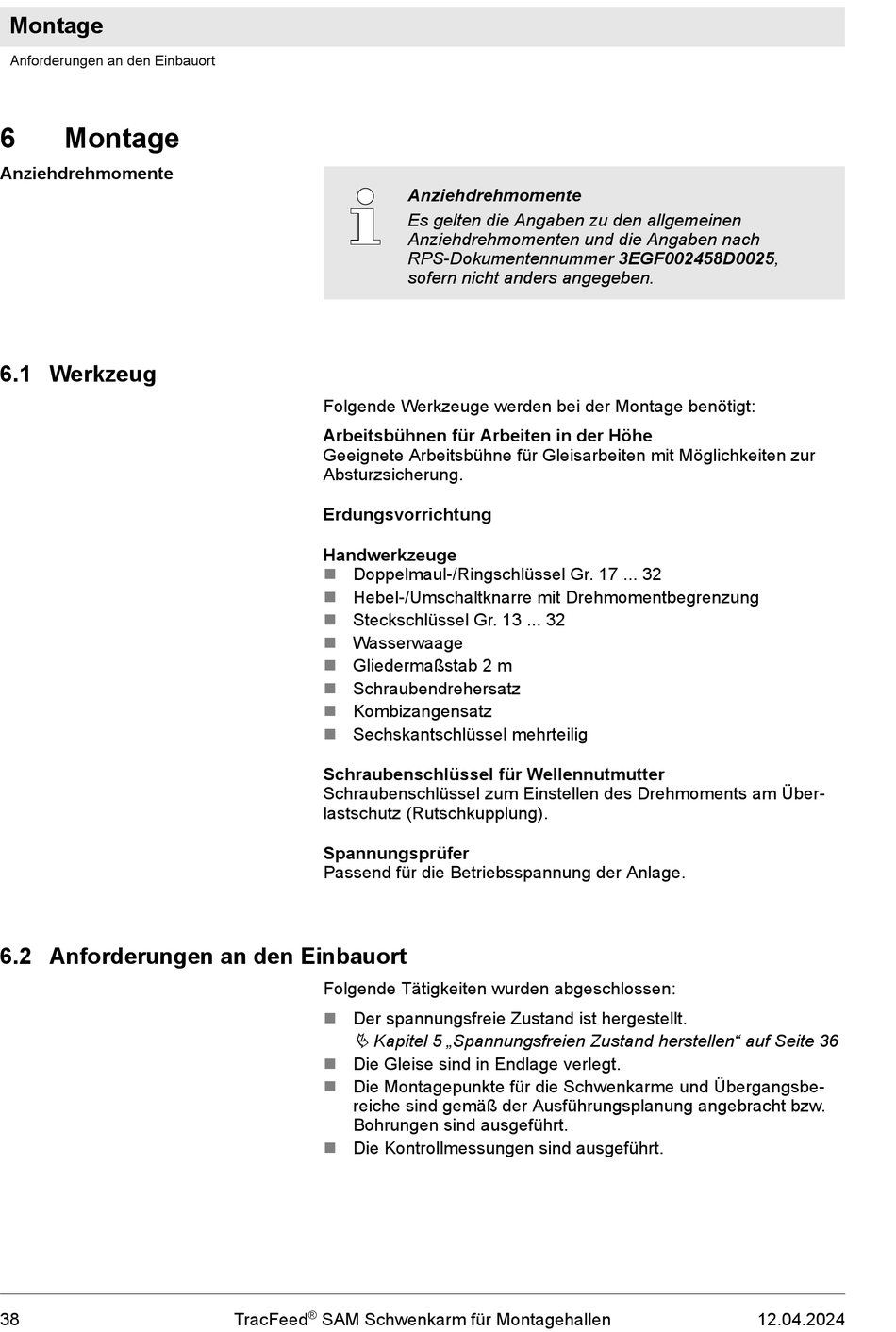

Montage

Anforderungen an den Einbauort

6 Montage
Anziehdrehmomente

6.1 Werkzeug

6.2 Anforderungen an den Einbauort
38
Folgende Werkzeuge werden bei der Montage benötigt:
Arbeitsbühnen für Arbeiten in der Höhe
Geeignete Arbeitsbühne für Gleisarbeiten mit Möglichkeiten zur
Absturzsicherung.
Erdungsvorrichtung
Handwerkzeuge
n Doppelmaul-/Ringschlüssel Gr. 17 ... 32
n Hebel-/Umschaltknarre mit Drehmomentbegrenzung
n Steckschlüssel Gr. 13 ... 32
n Wasserwaage
Gliedermaßstab 2 m
n
n Schraubendrehersatz
n Kombizangensatz
n Sechskantschlüssel mehrteilig
Schraubenschlüssel für Wellennutmutter
Schraubenschlüssel zum Einstellen des Drehmoments am Über-
lastschutz (Rutschkupplung).
Spannungsprüfer
Passend für die Betriebsspannung der Anlage.
Folgende Tätigkeiten wurden abgeschlossen:
Der spannungsfreie Zustand ist hergestellt.
n
Ä Kapitel 5 „Spannungsfreien Zustand herstellen" auf Seite 36
n Die Gleise sind in Endlage verlegt.
n Die Montagepunkte für die Schwenkarme und Übergangsbe-
reiche sind gemäß der Ausführungsplanung angebracht bzw.
Bohrungen sind ausgeführt.
n Die Kontrollmessungen sind ausgeführt.
TracFeed ® SAM Schwenkarm für Montagehallen
Anziehdrehmomente
Es gelten die Angaben zu den allgemeinen
Anziehdrehmomenten und die Angaben nach
RPS-Dokumentennummer 3EGF002458D0025,
sofern nicht anders angegeben.
12.04.2024
