RPS TracFeed SAM Handbuch Seite 39

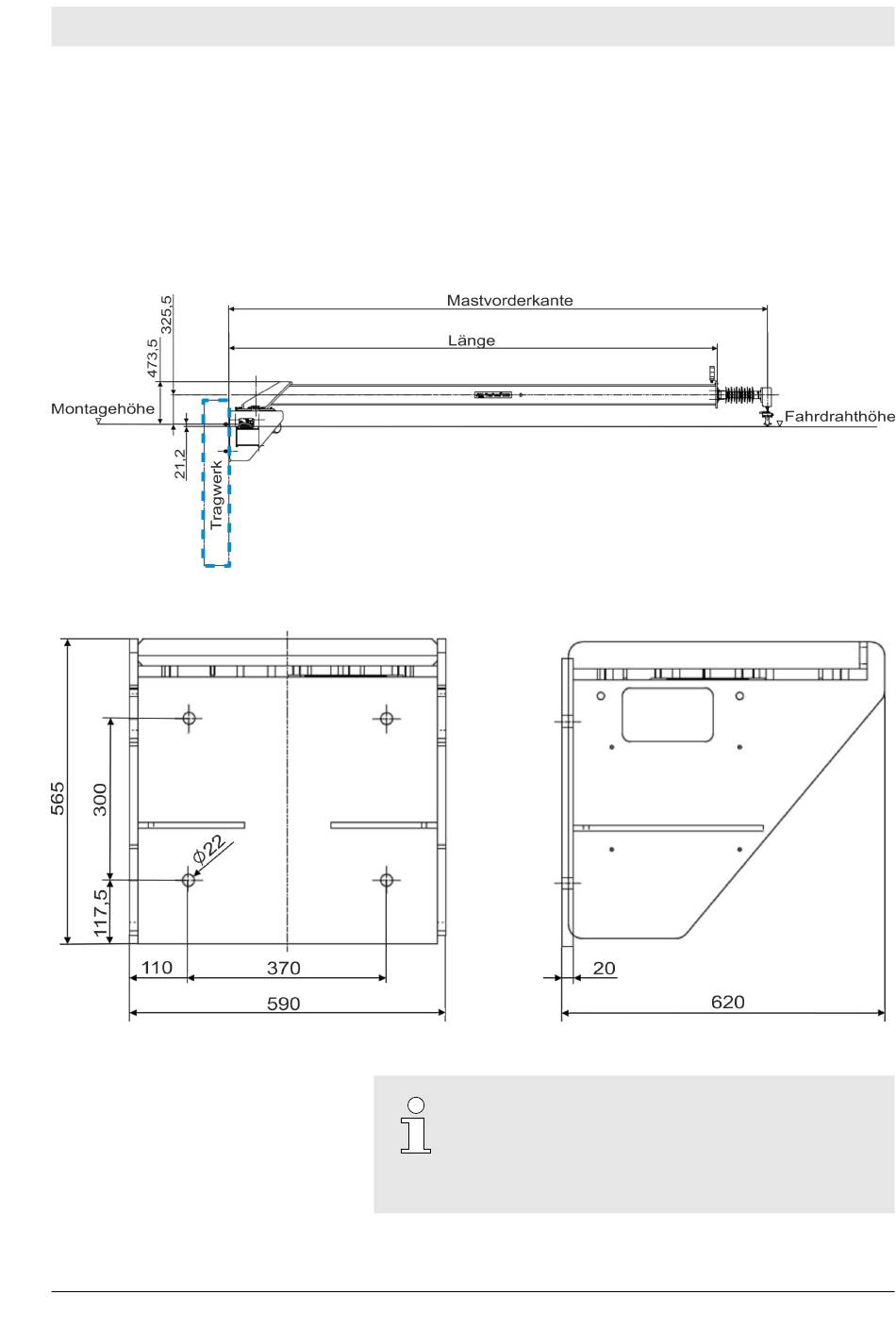

Referenzmesspunkte
Abb. 8: Referenzmesspunkte Schwenkarm
Abb. 9: Referenzmesspunkte Schwenkarmbasis
12.04.2024
Wenn Gleise noch nicht in Endlage verlegt wurden, können alter-
native Referenzmesspunkte verwendet werden, die für den kom-
pletten Montageablauf und dessen Kontrolle beibehalten werden.
Im Folgenden wird von in Endlage verlegten Gleisen ausge-
gangen.
TracFeed ® SAM Schwenkarm für Montagehallen
Nachfolgend wird die Montage eines motorisierten
Schwenkarms beschrieben.
Die Abweichungen der Montage eines unmotori-
sierten Schwenkarms sind in den entsprechenden
Montageschritten aufgeführt.
Montage
Anforderungen an den Einbauort
39
