Drehwinkelsensoren einstellen

6.8 Drehwinkel einstellen

12.04.2024
Voraussetzung:
n Der Schwenkarm wird von Hand gesteuert.
Ä Kapitel 8.1 „Schwenkarm von Hand bewegen" auf Seite 53
1. Schwenkarm von Hand in die eingeklappte Position ver-
fahren.

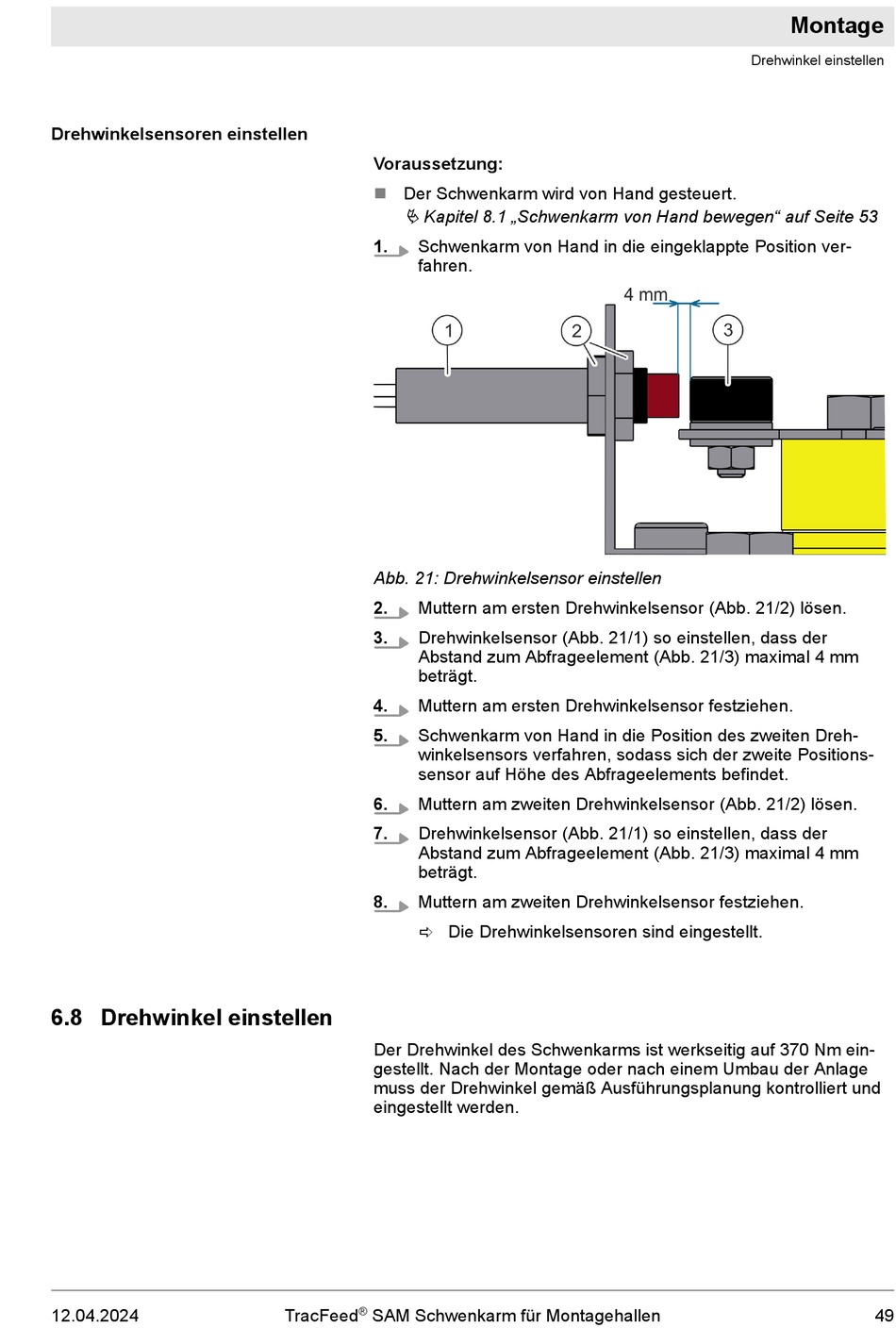

Abb. 21: Drehwinkelsensor einstellen
2. Muttern am ersten Drehwinkelsensor (Abb. 21/2) lösen.
3. Drehwinkelsensor (Abb. 21/1) so einstellen, dass der
Abstand zum Abfrageelement (Abb. 21/3) maximal 4 mm
beträgt.
4. Muttern am ersten Drehwinkelsensor festziehen.
5. Schwenkarm von Hand in die Position des zweiten Dreh-
winkelsensors verfahren, sodass sich der zweite Positions-
sensor auf Höhe des Abfrageelements befindet.
6. Muttern am zweiten Drehwinkelsensor (Abb. 21/2) lösen.
7. Drehwinkelsensor (Abb. 21/1) so einstellen, dass der
Abstand zum Abfrageelement (Abb. 21/3) maximal 4 mm
beträgt.
8. Muttern am zweiten Drehwinkelsensor festziehen.
ð Die Drehwinkelsensoren sind eingestellt.
Der Drehwinkel des Schwenkarms ist werkseitig auf 370 Nm ein-
gestellt. Nach der Montage oder nach einem Umbau der Anlage
muss der Drehwinkel gemäß Ausführungsplanung kontrolliert und
eingestellt werden.
