Montage
Schwenkarm montieren
Auslegerarm an der Schwenkarm-
basis montieren
42

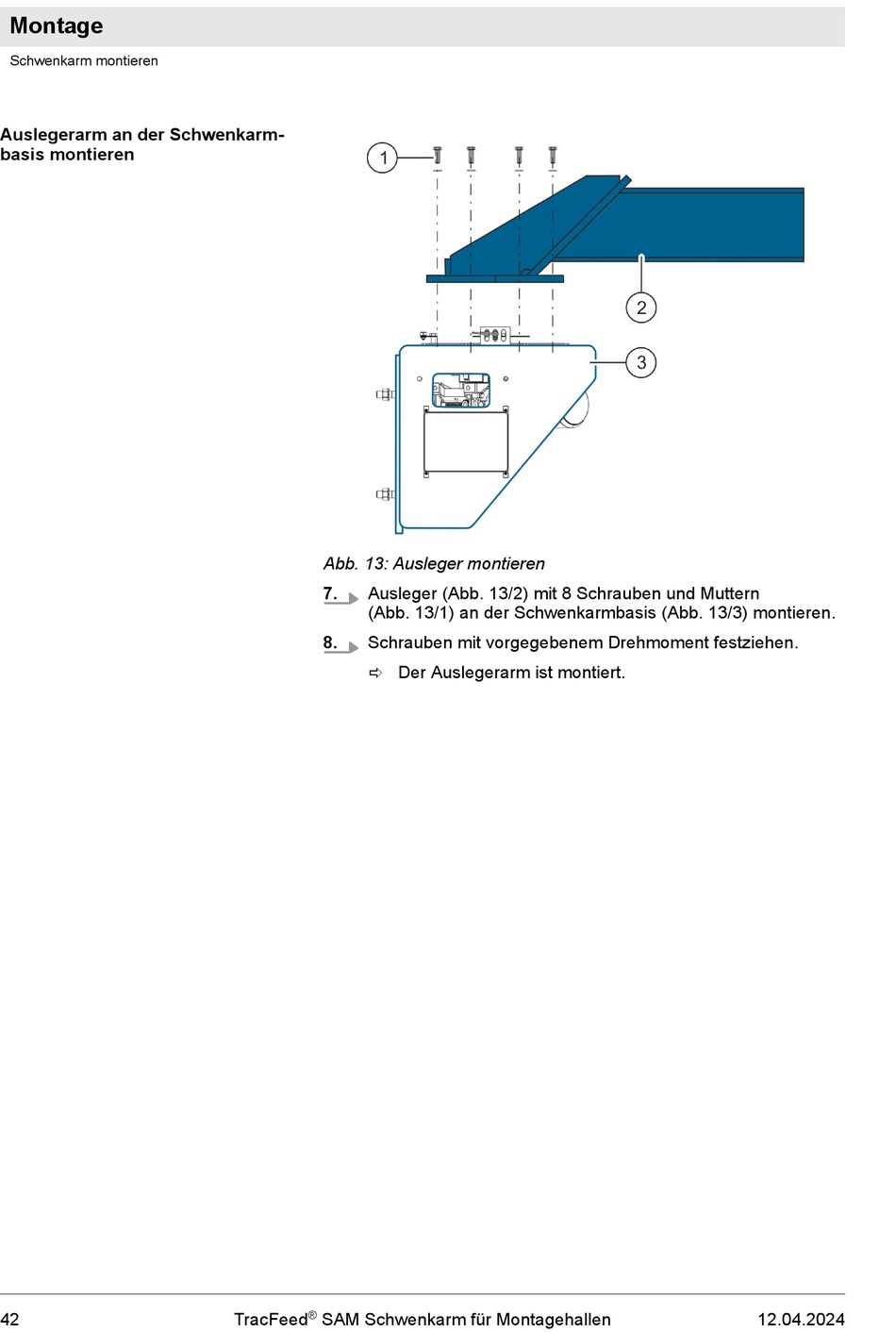

Abb. 13: Ausleger montieren
7. Ausleger (Abb. 13/2) mit 8 Schrauben und Muttern
(Abb. 13/1) an der Schwenkarmbasis (Abb. 13/3) montieren.
8. Schrauben mit vorgegebenem Drehmoment festziehen.
ð Der Auslegerarm ist montiert.
