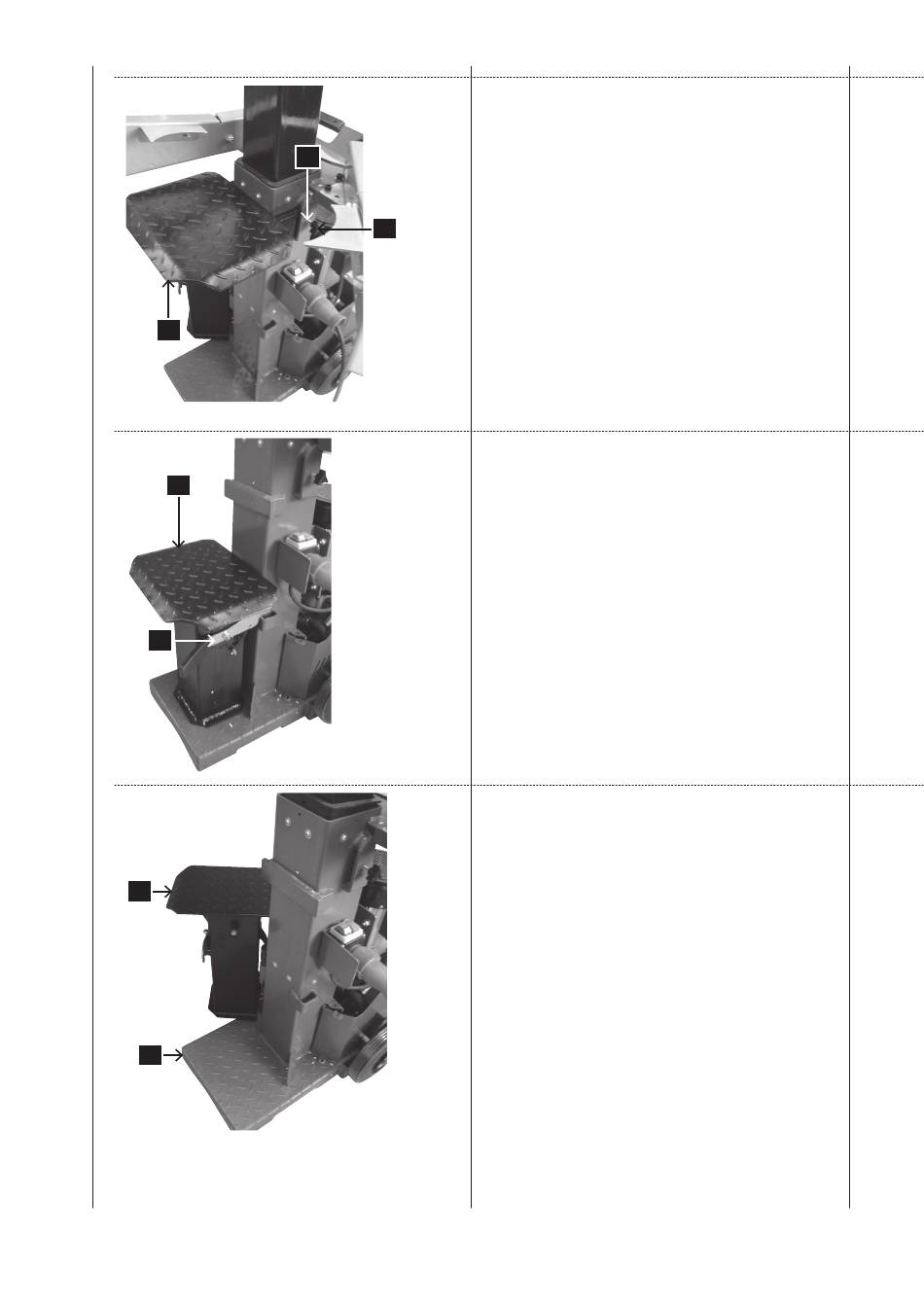

Stecktisch für Kurzholz bis 61,5 cm. Fig. 7.1
Stecktisch A durch die Laschen (1) einführen und
einrasten.
Stecktisch mit Knebelschraube (2) beidseitig sichern.
Schwenktisch für Kurzholz bis 89 cm. Fig. 7.2
Zum Spalten von Kurzholz für Stämme bis 89 cm wird
der untere Spalttisch B in Arbeitsstellung eingeschwenkt
und mit dem Verriegelungshaken (3) gesichert.
Tisch bis 137 cm, Fig. 7.3
Zum Spalten für Stämme bis 137 cm Tisch C, wird der
Spalttisch B nach außen geschwenkt.
Achtung! Zum Transport nicht am Spalttisch anheben.
