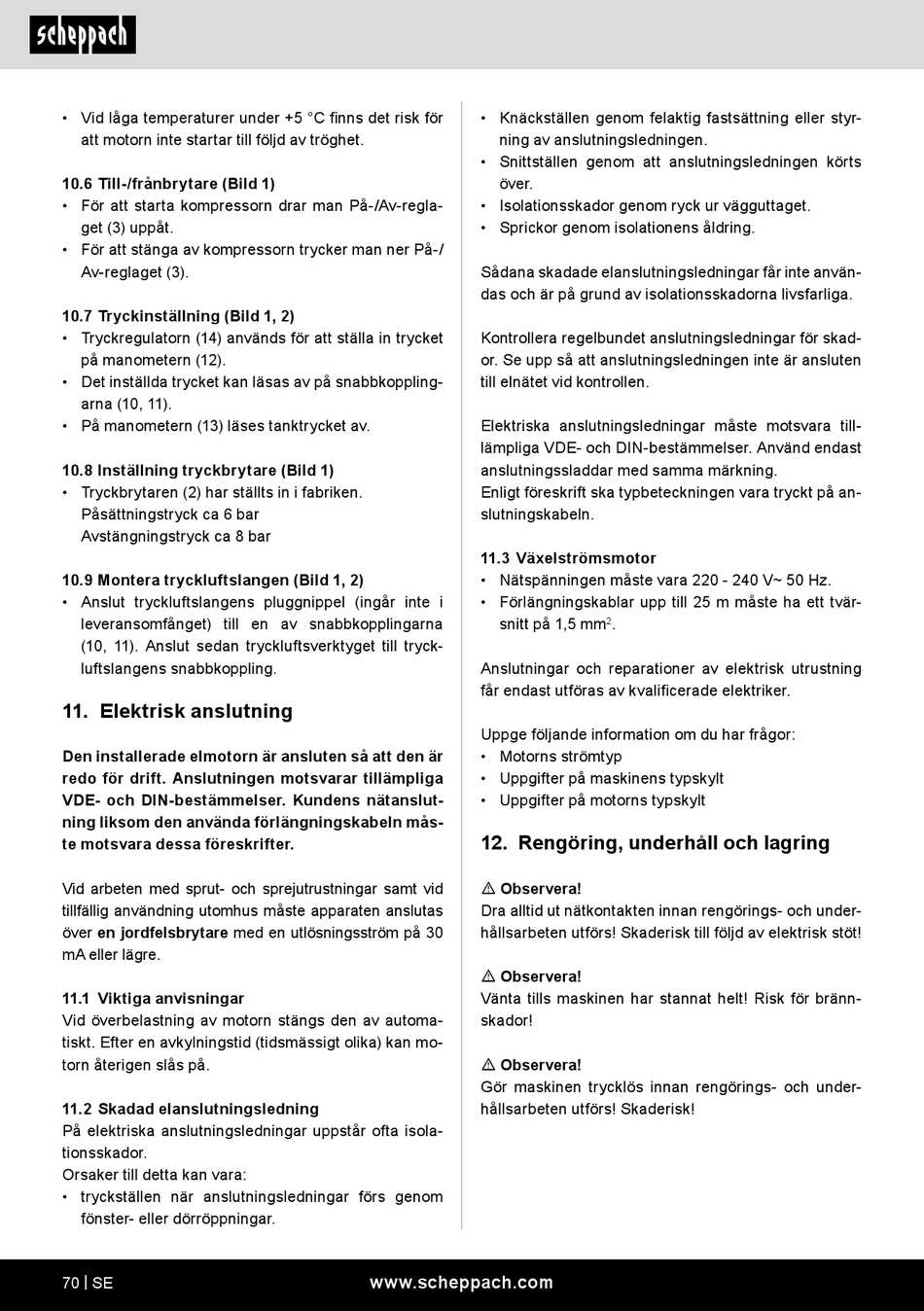

Scheppach HC51Si Original Bedienungsanleitung Seite 70

• Vid låga temperaturer under +5 °C finns det risk för
att motorn inte startar till följd av tröghet.
10.6 Till-/frånbrytare (Bild 1)
• För att starta kompressorn drar man På-/Av-regla-
get (3) uppåt.
• För att stänga av kompressorn trycker man ner På-/
Av-reglaget (3).
10.7 Tryckinställning (Bild 1, 2)
• Tryckregulatorn (14) används för att ställa in trycket
på manometern (12).
• Det inställda trycket kan läsas av på snabbkoppling-
arna (10, 11).
• På manometern (13) läses tanktrycket av.
10.8 Inställning tryckbrytare (Bild 1)
• Tryckbrytaren (2) har ställts in i fabriken.
Påsättningstryck ca 6 bar
Avstängningstryck ca 8 bar
10.9 Montera tryckluftslangen (Bild 1, 2)
• Anslut tryckluftslangens pluggnippel (ingår inte i
leveransomfånget) till en av snabbkopplingarna
(10, 11). Anslut sedan tryckluftsverktyget till tryck-
luftslangens snabbkoppling.
11. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den är
redo för drift. Anslutningen motsvarar tillämpliga
VDE- och DIN-bestämmelser. Kundens nätanslut-
ning liksom den använda förlängningskabeln mås-
te motsvara dessa föreskrifter.
Vid arbeten med sprut- och sprejutrustningar samt vid
tillfällig användning utomhus måste apparaten anslutas
över en jordfelsbrytare med en utlösningsström på 30
mA eller lägre.
11.1 Viktiga anvisningar
Vid överbelastning av motorn stängs den av automa-
tiskt. Efter en avkylningstid (tidsmässigt olika) kan mo-
torn återigen slås på.
11.2 Skadad elanslutningsledning
På elektriska anslutningsledningar uppstår ofta isola-
tionsskador.
Orsaker till detta kan vara:
• tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
70 | SE
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte använ-
das och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet anslutningsledningar för skad-
or. Se upp så att anslutningsledningen inte är ansluten
till elnätet vid kontrollen.
Elektriska anslutningsledningar måste motsvara till-
lämpliga VDE- och DIN-bestämmelser. Använd endast
anslutningssladdar med samma märkning.
Enligt föreskrift ska typbeteckningen vara tryckt på an-
slutningskabeln.
11.3 Växelströmsmotor
• Nätspänningen måste vara 220 - 240 V~ 50 Hz.
• Förlängningskablar upp till 25 m måste ha ett tvär-
snitt på 1,5 mm
Anslutningar och reparationer av elektrisk utrustning
får endast utföras av kvalificerade elektriker.
Uppge följande information om du har frågor:
• Motorns strömtyp
• Uppgifter på maskinens typskylt
• Uppgifter på motorns typskylt
12. Rengöring, underhåll och lagring
m Observera!
Dra alltid ut nätkontakten innan rengörings- och under-
hållsarbeten utförs! Skaderisk till följd av elektrisk stöt!
m Observera!
Vänta tills maskinen har stannat helt! Risk för bränn-
skador!
m Observera!
Gör maskinen trycklös innan rengörings- och under-
hållsarbeten utförs! Skaderisk!
