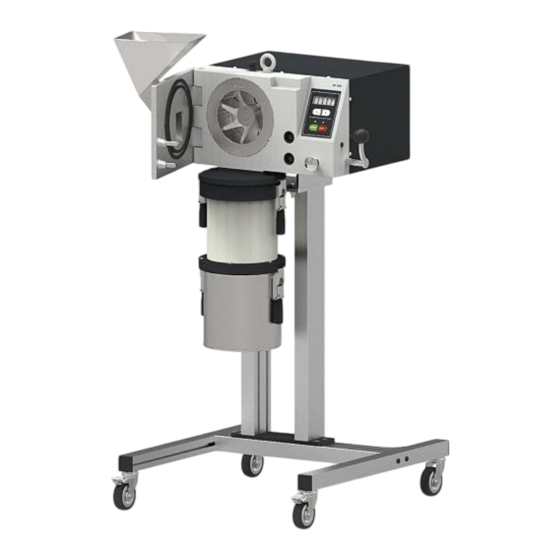

Retsch SR 300 Bedienungsanleitung
Schlagrotormühle
Verwandte Anleitungen für Retsch SR 300
Inhaltszusammenfassung für Retsch SR 300
- Seite 1 Bedienungsanleitung Schlagrotormühle Typ SR © Retsch GmbH, 42781-Haan, Rheinische Str.36, Germany, Doc.Nr. D98.733.9999...
-
Seite 2: Hinweise Zur Betriebsanleitung
Bereichen. Sie leitet die für die jeweiligen Bereiche definierte(n) Zielgrup- pe(n) zum sicheren und bestimmungsgemäßen Umgang mit der SR 300 an. Die Kenntnis der relevanten Kapitel ist für die jewei- lige(n) Zielgruppe(n) Voraussetzung für den sicheren und be- stimmungsgemäßen Umgang. -
Seite 3: Inhaltsverzeichnis
Öffnen und Schließen des Mühlengehäuses ......13 Siebrahmen 360° mit Ringsieb einsetzen ........13 Mahleinsatz 180° mit Rahmen und Siebeinsatz einsetzen.... 14 SR 300 Starten oder Stoppen ..........14 Filterschlauch und Auffangbehälter ......... 15 Zerkleinerungsgut aufgeben............ 15 Montage eines Zuteilgerätes............ 16 Arbeitshinweise................ -
Seite 4: Sicherheit
Probleme Zugang zur technischen Doku- mentation dieser Maschine haben, neues Personal, vor Beginn der Arbeit an der SR 300 entwe- der durch eine mündliche Einführung und / oder durch die vorliegende technische Dokumentation mit dem sicheren und bestimmungsgemäßen Umgang eingewiesen werden. -
Seite 5: Warnhinweise
Wir warnen mit folgenden Zeichen vor: Personenschäden Sachschäden Reparaturen Diese Bedienungsanleitung beinhaltet keine Reparaturanleitung. Zu Ih- rer eigenen Sicherheit dürfen Reparaturen nur von der Retsch GmbH oder einer autorisierten Vertretung (Service-Technikern.) durchgeführt werden. Benachrichtigen Sie bitte in diesem Falle: Die Retsch-Vertretung in ihrem Land... -
Seite 6: Technische Daten
Für Einsatzfälle, bei denen häufigst unterschiedliche Mahlgüter zu vermahlen sind und nach jeder Vermahlung ein Öffnen der Türe zum Zwecke der Reinigung des Mahlraumes erforderlich ist. Die SR 300 ist nicht als Produktionmaschine ausgelegt, sondern als Laborgerät, be- stimmt für den 8-stündigen Einschichtbetrieb. -
Seite 7: Antrieb
DR 100 Höhe ca.1443 Breite ca.560 Tiefe ca.831 Gerätegewichte ohne DR 100/75 netto ca. 95kg mit DR 100/75 netto ca. 103kg Erforderliche Standfläche 831 mm x 560 mm; keine Sicherheitsabstände erforderlich! © 26.10.1998 Retsch GmbH Doc.Nr. D 98.733.9999... -
Seite 8: Maßblatt
Maßblatt mit Zuteilgerät Typ DR 100/75 © 26.10.1998 Retsch GmbH Doc.Nr. D 98.733.9999... -
Seite 9: Transport Und Aufstellen
Falle einer Reklamation und Rücksendung in unzurei- chender Verpackung Ihr Garantieanspruch gefährdet ist. Transport Benutzen Sie für den Transport der SR 300 die Ringschraube H. Abb.1 Abb.1 Die SR 300 darf während des Transportes nicht gestoßen, ge- schüttelt oder geworfen werden. -
Seite 10: Parameter Für Den Aufstellungsort
Elektrischer Anschluß Der elektrische Anschluß darf nur von einer Elektrofachkraft vorge- nommen werden. Abb.2 • Die Spannung und Frequenz der SR 300 entnehmen Sie dem Typenschild auf der Maschine. • Achten Sie darauf, daß die Werte mit dem vorhandenen Stromnetz übereinstimmen. -
Seite 11: Bedienung
Bedienung Zielgruppe: Bediener Bedienelemente und Bedienung Grafische Ansicht der Bedienelemente: Abb.3 © 26.10.1998 Retsch GmbH Doc.Nr. D 98.733.9999... -
Seite 12: Bedienelemente Und Ihre Funktion
ON = SR 300 ist eingeschaltet OFF = SR 300 ist ausgeschaltet Türverschluß Öffnet und verschließt die Türe der SR 300, spannt die Türdichtung Gedrückt und Rechtsdrehung = verschließt die Türe Gedrückt und Linksdrehung = öffnet die Türe Einfülltrichter an Dient zur Materialzuführung, jedoch nicht zur Bevorratung von... -
Seite 13: Öffnen Und Schließen Des Mühlengehäuses
SR 300 nicht bei laufendem Motor öffnen. Bei der Zerkleinerung von toxischen oder anderweitig gesund- heitsschädlichen Zerkleinerungsgütern besteht Gefahr durch Einatmen von gesundheitsgefährlichen Stäuben. Nicht gleichzeitig die SR 300 öffnen und die Motorbremse lüften. Verletzungsgefahr durch den nicht gebremsten Schlagrotor. Siebrahmen 360° mit Ringsieb einsetzen Als Zubehör stehen Siebrahmen verchromt, aus rostfreiem Stahl und Ring-... -
Seite 14: Mahleinsatz 180° Mit Rahmen Und Siebeinsatz Einsetzen
Vergewissern Sie sich, daß ein Auffanggefäß angebracht ist. • SR 300 starten SR 300 Starten oder Stoppen Die SR 300 wird am Hauptschalter A gestartet oder gestoppt. Abb.7 • Siebrahmen mit Ringsieb oder Mahleinsatz mit Siebeinsatz einset- • Türe schließen •... -
Seite 15: Filterschlauch Und Auffangbehälter
• Verschlüsse F1 spannen Wird der Auffangbehälter ohne Filterschlauch angebracht, so ist mit Abb.8 Staubaustritt aus dem Einfülltrichter D zu rechnen, deshalb die SR 300 nie ohne Filterschlauch bzw. Conidurfilter betreiben. Zerkleinerungsgut aufgeben Die maximale Aufgabekorngröße sollte 15mm nicht überschreiten. -
Seite 16: Montage Eines Zuteilgerätes
• Die Spannung und Frequenz der DR100/75 entnehmen Sie bitte Abb13 dem Typenschild Unbedingt die Werte auf dem Typenschild beachten. Bei Nichtbeachtung der Werte auf dem Typenschild können elekt- ronische sowie mechanische Bauteile beschädigt werden. © 26.10.1998 Retsch GmbH Doc.Nr. D 98.733.9999... -
Seite 17: Arbeitshinweise
Bereich, in der Mineralo- gie und Biologie ect. in Labors der Industrie und Forschung. Die SR 300 dient vorwiegend der Vor- und Feinzerkleinerung von tro- ckenen, weichen bis mittelharten Materialien mit einer Härte bis ca. 4 nach Mohs. -
Seite 18: Allgemeines
Allgemeines Reinigung SR 300 Der Mahlraum der SR 300 kann mit Bürsten, Pinseln und evtl. einem Industriestaubsauger sowie Druckluft gereinigt werden. Zur Reinigung des Mahlraumes an der SR 300 kann die Motorbremse am Hebel F ( Abb.14 ) gelüftet werden. Der Schlagrotor ist jetzt leicht drehbar und erleichtert somit die Reinigung. -
Seite 19: Zubehör
• Siebeinsätze 180° Conidur von 0,08 bis 2,0mm • Siebeinsätze 180° Rundloch von 3,0 bis 10mm Urheberrecht Weitergabe oder Vervielfältigung dieser Dokumentation, Verwertung und Weitergabe ihres Inhalts sind nur mit ausdrücklicher Genehmi- gung der Retsch GmbH gestattet. Zuwiderhandlungen verpflichten zum Schadenersatz. Änderungen Technische Änderungen vorbehalten. ©... -
Seite 20: Sicherheitsvorschriften (Tabelle)
SR 300 nicht bei laufendem Motor Öffnen. Bei der Zerkleinerung von toxischen oder anderwei- tig gesundheitsschädlichen Zerkleinerungsgütern be- steht die Gefahr durch Einatmen von gesundheitsge- fährlichen Stäuben. Nicht gleichzeitig die SR 300 Öffnen und die Motor- Verletzungsgefahr durch den nicht gebremsten bremse lüften. Schlagrotor. Zerkleinerungsgut aufgeben Nur bei laufender SR 300 das Zerkleinerungsgut Das Zerkleinerungsgut bzw. -
Seite 21: Gewährleistungsbedingungen
Bestellers außerhalb der bei uns üblichen Geschäftszeit durchgeführt werden, hat der Kunde die Mehrkosten zu zahlen. Wünscht er weitere besondere Leistungen, die über die Gewährleistungsarbeiten hinausgehen, so sind diese Kosten zu den von uns jeweils gülti- gen Preisen zu zahlen. © 26.10.1998 Retsch GmbH Doc.Nr. D 98.733.9999...
