Verwendung der Demo-Box

8 Verwendung der Demo-Box
Die optional erhältliche Demo-Box simuliert Teilentladungen im UHF-Frequenzbereich
und eignet sich hervorragend dafür, die Funktion des Detektors zu demonstrieren oder
den Umgang mit dem Gerät zu üben.

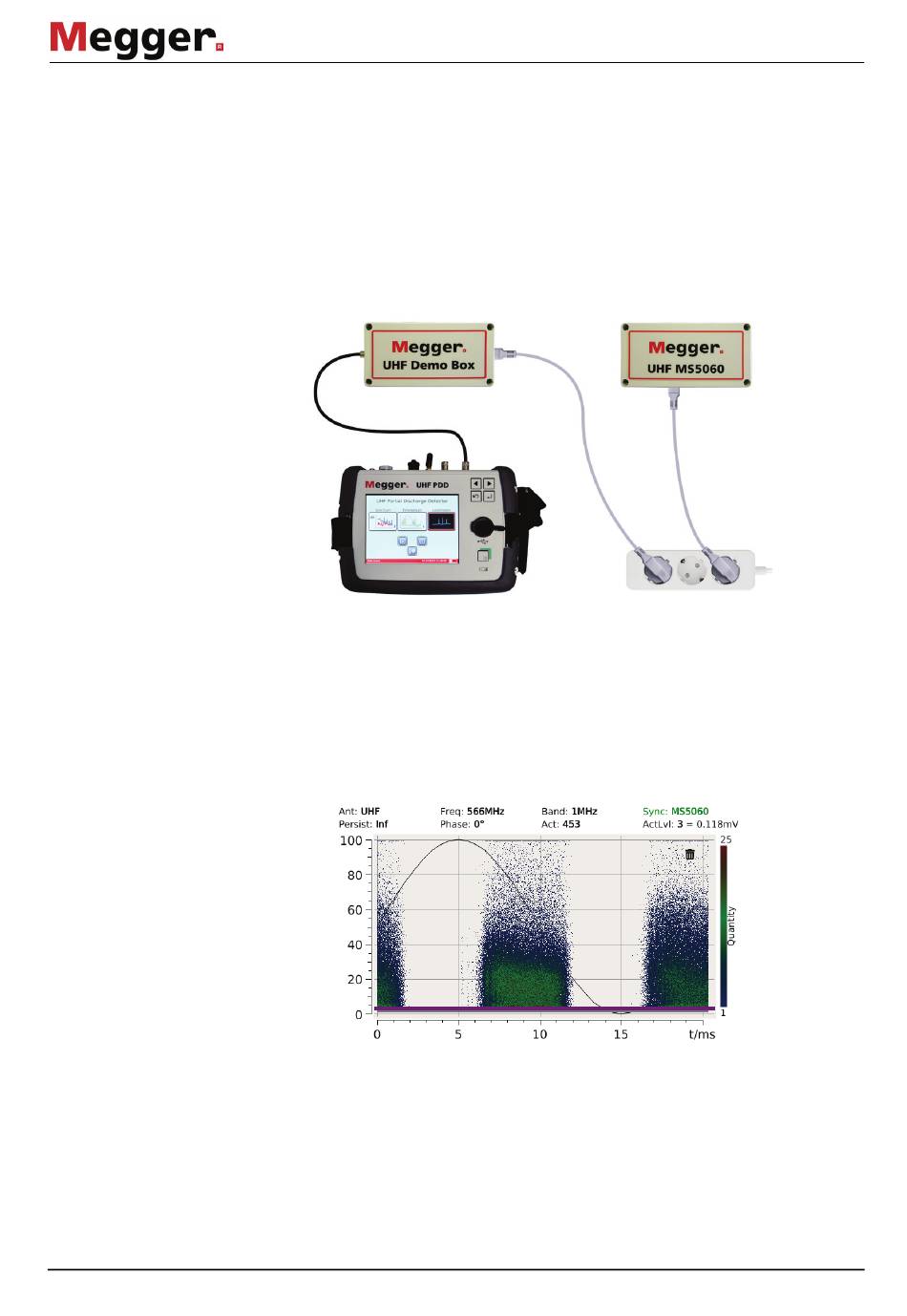

Besonders anschauliche Ergebnisse lassen sich erzielen, wenn die Demo-Box in
gemeinsam mit dem externen Synchronisationssensor UHF MS5060 an dieselbe
Steckdosenleiste angeschlossen und der Ausgang der Demo-Box direkt mit dem UHF-
Eingang des Detektors verbunden wird.
Nach Einschalten der Demo-Box über den Kippschalter sollte in der Betriebsart
Spektrum über das gesamte Frequenzspektrum hinweg deutliche TE-Aktivität erkennbar
sein. Die Pegel sind dabei von den Eigenschaften des in der Demo-Box verwendeten
Gasableiters abhängig.
In der Betriebsart Zeitbereich muss als Synchronisationssensor der Typ MS5060 gewählt
werden. Nach wenigen Sekunden sollten sich dann die für Teilentladungen typischen,
scharf abgegrenzten und phasenstarren Muster ausbilden.
Die TE-Aktivität der Demo-Box kann auch mit einer UHF-Antenne gemessen werden.
Dadurch können sich speziell unerfahrene Anwender einen Eindruck darüber
verschaffen, wie sich der Abstand zum Messobjekt und die Verstärkungseinstellungen
auf die gemessenen Pegel auswirken.
