Megger UHF PDD Bedienhandbuch Seite 35

Messungen durchführen
Vorgehensweise
Mess- und
Darstellungsparameter
anpassen

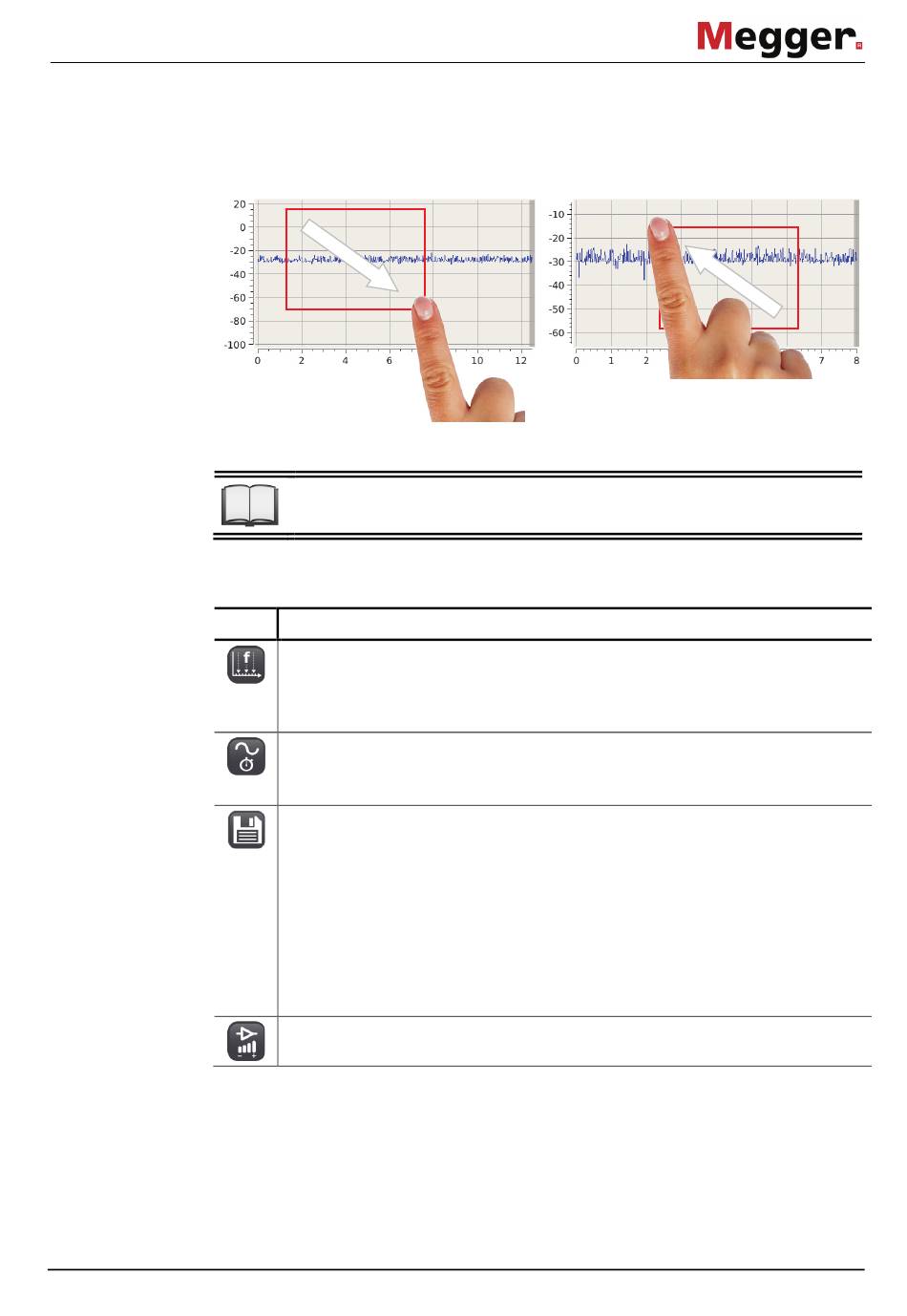

Um für eine detaillierte Analyse in einen bestimmten Bereich des Diagramms
hineinzuzoomen muss dieser nur wie folgt mit dem Finger maskiert werden:
Ausschnitt vergrößern
Praktische Hinweise zur Vorgehensweise und Auswertung können der
beiliegenden Applikationsschrift entnommen werden.
Die wichtigsten Mess- und Darstellungseigenschaften können während der Messung
direkt mit Hilfe der folgenden Schaltflächen beeinflusst werden:
Icon Beschreibung
Frequenz, bei welcher das Eingangssignal gemessen wird.
Es kann entweder ein Frequenzwert eingegeben oder per Schnellwahltaste
zwischen den im Spektrum-Modus markierten Frequenzen umgeschaltet
werden (Marker1 ... Marker4).
Signalerfassungszeitraum pro Messpunkt in Millisekunden.
Mit einer Erhöhung dieses Wertes erhöht sich automatisch auch der
dargestellte Zeitbereich proportional.
Über diese Schaltfläche kann von der aktuellen Diagrammansicht ein
Datensatz (inkl. Screenshot und Messdaten) in den internen Speicher
geschrieben werden.
Um den Datensatz zu einem späteren Zeitpunkt noch eindeutig zuordnen zu
können, kann nach Betätigung der Schaltfläche auch noch die Phase
angegeben werden, an welcher aktuell gemessen wird. Diese zusätzliche
Abfrage kann in den Geräteeinstellungen aktiviert/deaktiviert werden (siehe
Seite 37).
Ein Export der gespeicherten Datensätze zum Zwecke der Weiterverarbeitung
kann ebenfalls in den Geräteeinstellungen vorgenommen werden.
Variable Verstärkung, welche unabhängig von der Vorverstärkung wirkt.
Vergrößerung aufheben
