Megger UHF PDD Bedienhandbuch Seite 15

Inbetriebnahme

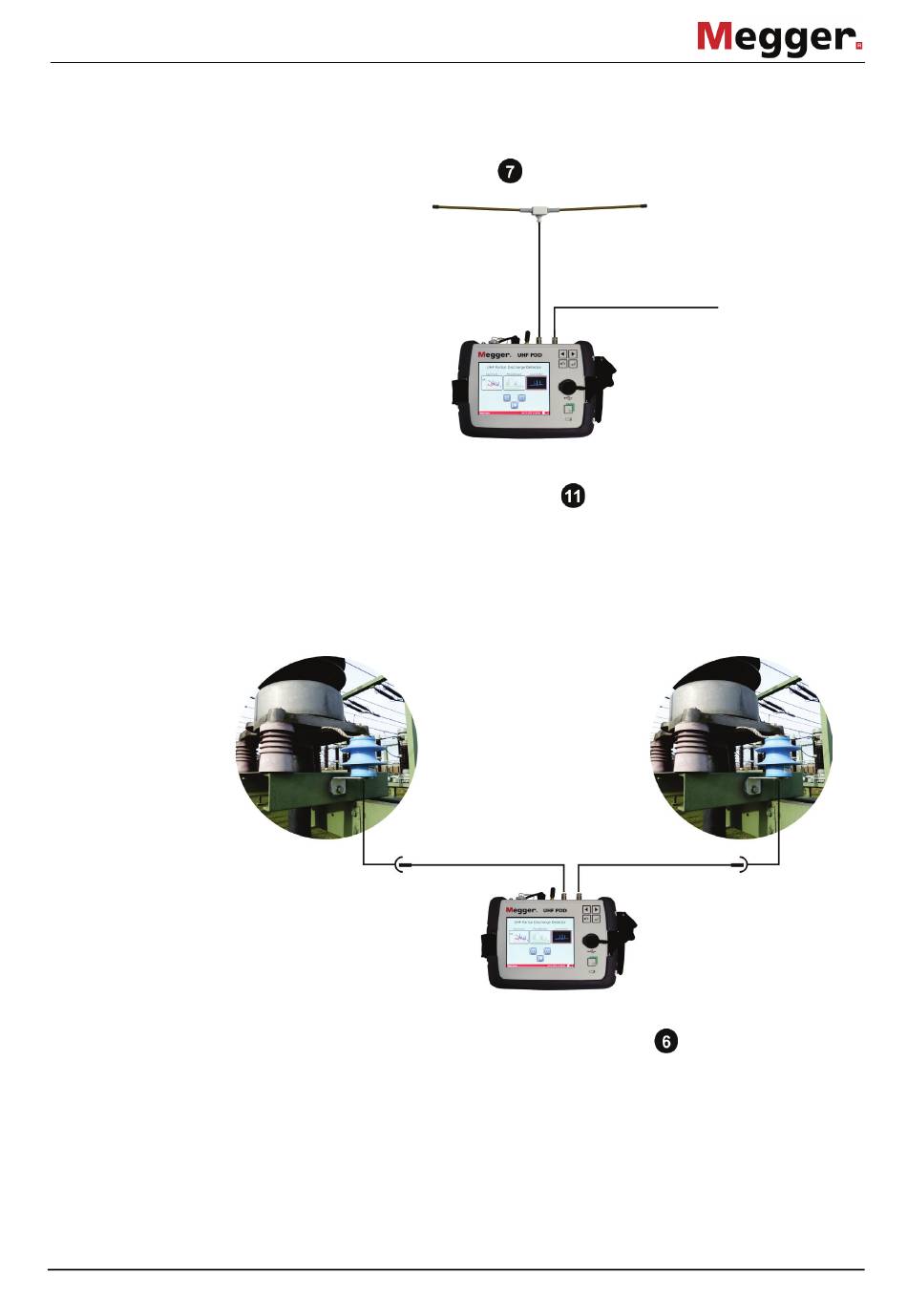

Es besteht darüber hinaus die Möglichkeit ein zweites „Referenz"-Signal einzukoppeln,
um das Frequenzspektrum des Nutzsignals damit vergleichen zu können. Dafür empfiehlt
es sich, eine geeignete UHF-Referenzantenne (z.B. den im Lieferumfang enthaltenen
UHF-Dipol) am Eingang REF/RF/CAL anzuschließen.
Referenzsignal
(z.B. UHF-Dipol)
Nutzsignal
Um bei Verwendung der UHF-Dipolantenne das Gerät noch ordentlich bedienen zu
können, kann die Antenne auf den Magneten an der Gehäuserückseite aufgesetzt
werden.
Die Möglichkeit zum Vergleich zweier Frequenzspektren bietet sich auch dann an, wenn
mehrere baugleiche Sensoren vorhanden sind (z.B. mehrere installierte UHF-Koppler). In
diesem Fall können zwei dieser Sensoren parallel an die beiden Messeingänge
angeschlossen und die beiden Frequenzspektren auf auffällige Unterschiede untersucht
werden:
Besteht bei einem der beiden Spektren der Verdacht auf TE-Aktivität, kann der jeweilige
Sensor im Anschluss mit dem Messeingangs UHF verbunden und eine
weiterführende Untersuchung im Zeitbereich vorgenommen werden.
