Megger UHF PDD Bedienhandbuch Seite 25

Messungen durchführen
Mess- und
Darstellungsparameter
anpassen

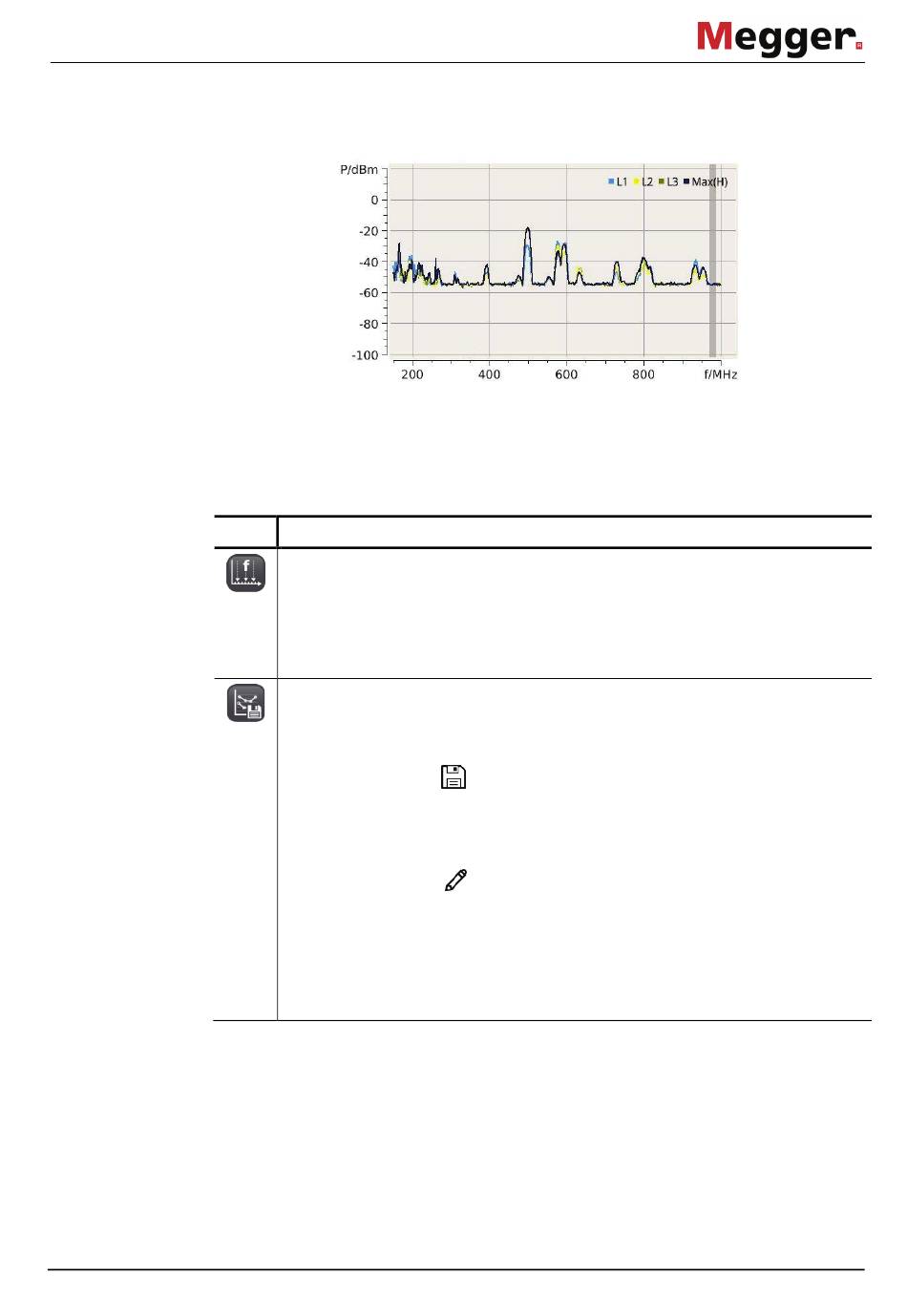

Der Vergleich zeitlich versetzt aufgezeichneter Kurven gestattet es z.B. auch, die drei
Phasen eines Kabelsystems miteinander zu vergleichen (siehe Bild unten).
Auf Basis eines solchen Vergleichs lässt sich meist noch einfacher ermitteln, welche
Spitzen im Spektrum auf Störer aus der Umgebung zurückzuführen sind oder tatsächlich
auf Teilentladungen in einem der Messobjekte hindeuten.
Die wichtigsten Mess- und Darstellungseigenschaften können während der Messung
direkt mit Hilfe der folgenden Schaltflächen beeinflusst werden:
Icon Beschreibung
Über diesen Menüpunkt kann bei mehreren gesetzten Markern der aktive
Marker (dickere Linie) umgeschaltet werden. Ein Marker muss immer dann als
aktiver Marker ausgewählt werden, wenn er an eine andere Position
verschoben werden soll.
Über den Menüpunkt Alles löschen können alle gesetzten Marker gelöscht
werden.
Über diesen Menüpunkt können die aktuell dargestellten Kurven auf bis zu 4
Speicherplätzen abgelegt werden, um sie später zu Vergleichszwecken wieder
aufzurufen. Die gespeicherten Kurven bleiben auch über einen Neustart hinweg
im Speicher.
Über den Menüpunkt
auf einem der Speicherplätze gespeichert werden. Eine gegebenenfalls zuvor
auf diesem Speicherplatz abgelegte Kurve wird überschrieben. Für den Fall,
dass aktuell mehrere Kurven im Display angezeigt werden, muss die zu
speichernde Kurve ausgewählt werden.
Über den Menüpunkt
Kennung versehen bzw. die vorhandene Kennung angepasst werden.
Um eine der gespeicherten Kurven zu Vergleichszwecken mit im Display
anzuzeigen, muss nur die Checkbox des entsprechenden Speicherplatzes
aktiviert werden.
Über den Menüpunkt Alles löschen können alle gespeicherten Kurven
gelöscht werden.
kann eine der aktuell im Display dargestellten Kurven
können die gespeicherten Kurven mit einer kurzen
25
