Megger UHF PDD Bedienhandbuch Seite 24

Messungen durchführen

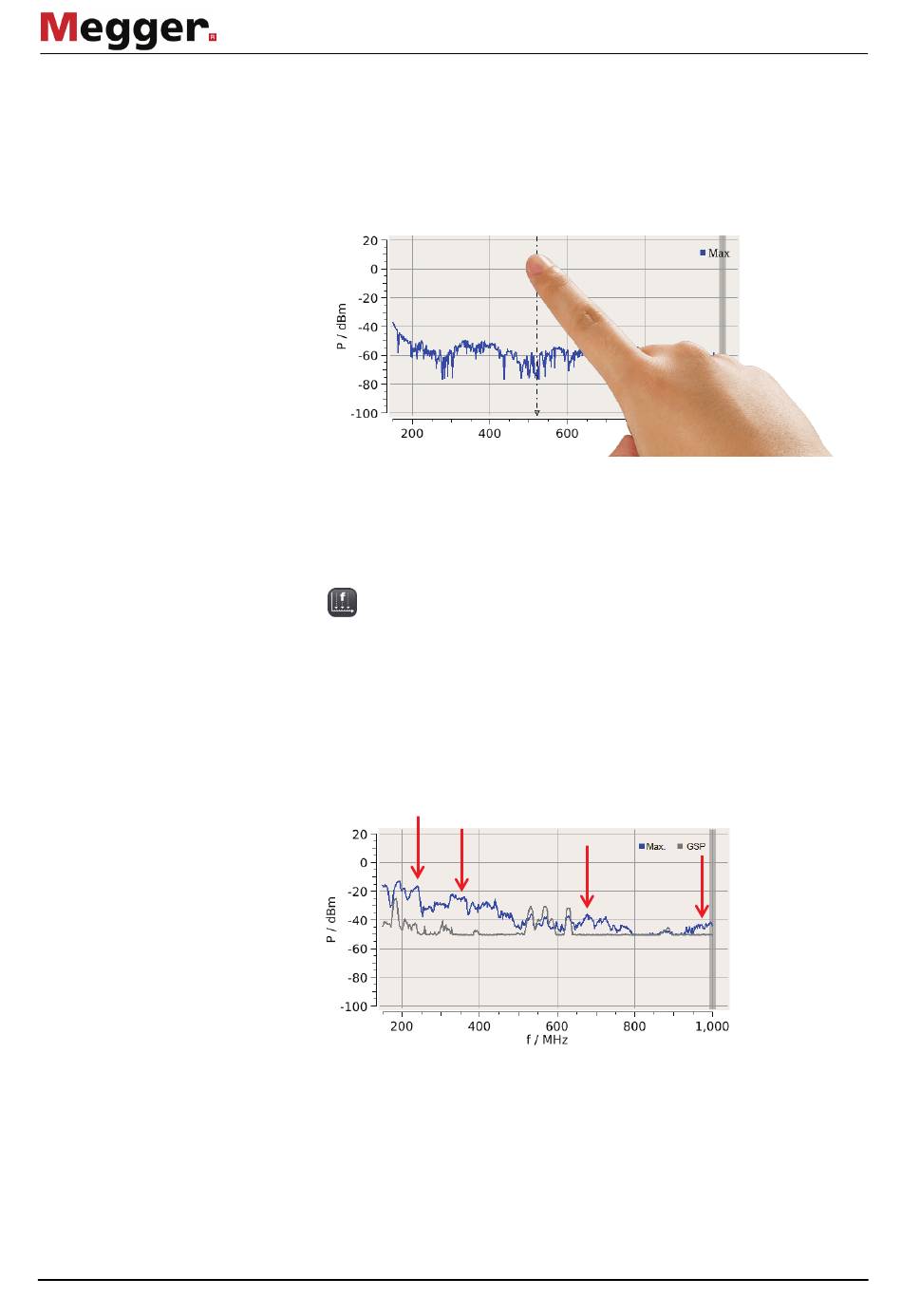

Marker setzen Wurde bei der Analyse der Spektren eine verdächtige Frequenz festgestellt, bei der
deutliche Pegel-Unterschiede auf mögliche Teilentladungen hindeuten, kann diese durch
Antippen mit einem Marker versehen werden. Die markierte Frequenz wird in der Folge
als Freq1 in der Kopfzeile angezeigt und ist dann bei Betreten der Zeitbereich-
Betriebsart automatisch voreingestellt.
Ant: UHF Zeit: 20ms Band: 5MHz Freq1: 523MHz
Durch langes Antippen einer anderen Position können bis zu 3 weitere Marker (Freq2 ...
Freq4) platziert werden. Auch diese stehen später bei der Messung im Zeitbereich zur
Schnellauswahl zur Verfügung.
Kurzes Antippen einer Bildschirmposition bewirkt, dass der jeweils aktive Marker (dickere
Linie) auf diese Position verschoben wird. Die Auswahl des aktiven Markers erfolgt über
den Menüpunkt (siehe auch nächste Seite).
Um auffällige Frequenzen ermitteln zu können, empfiehlt es sich, das am Testobjekt
Kurven vergleichen
aufgezeichnete Spektrum mit einem Referenzsignal zu vergleichen. Dieses
Referenzspektrum kann z.B. vorab mit Hilfe der mitgelieferten Referenzantenne in
ausreichender Entfernung (>15 m) zum Testobjekt aufgezeichnet werden. Wenn die
beiden Spektren aufgrund der räumlichen Gegebenheiten nicht gleichzeitig aufgezeichnet
werden können, empfiehlt sich eine sequentielle Aufzeichnung. Dafür aufgezeichnete
Kurven im internen Speicher abgelegt und jederzeit zu Vergleichszwecken aus diesem
aufgerufen werden (siehe Seite 23).
Das obenstehende Beispieldiagramm zeigt den Vergleich eines aufgezeichneten
Grundstörpegels (Kurve GSP) mit dem am Messobjekt gemessenen Spektrum. Das
Diagramm weißt einige Frequenzen mit auffälligen Pegelspitzen auf (rote Pfeile), die mit
einem Marker versehen und im Zeitbereich genauer analysiert werden sollten.
