Funktionsprüfungen
7.2 Funktionsprüfung eines installierten UHF-Kopplers
Mit Hilfe des internen Pulsgenerators können auch die
Frequenzübertragungseigenschaften eines installierten UHF-Kopplers überprüft werden.
Dazu muss das Signal des Pulsgenerators über die Buchse REF/RFF/CAL in das
überwachte Messobjekt eingekoppelt und das Messsignal-Ausgang des UHF-Kopplers
mit der Buchse UHF verbunden werden. Am Beispiel eines an einem

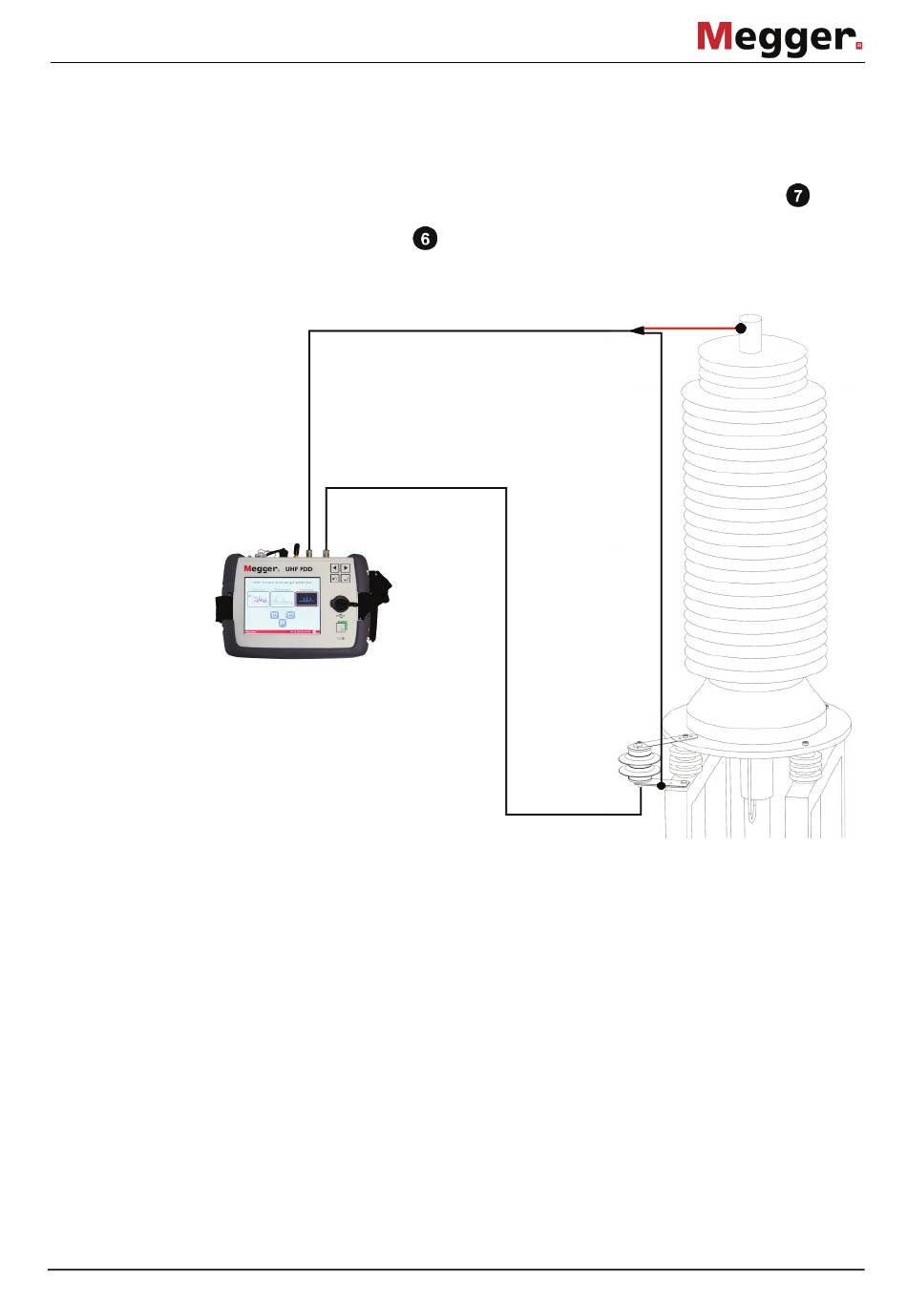

Hochspannungsendverschluss installierten Kopplers vom Typ UHF C-1 würde dies wie
folgt aussehen:
Die eigentliche Messung erfolgt dann analog den Schritten 2 bis 4 der im
vorangegangenen Abschnitt beschriebenen Prozedur.
