2.3

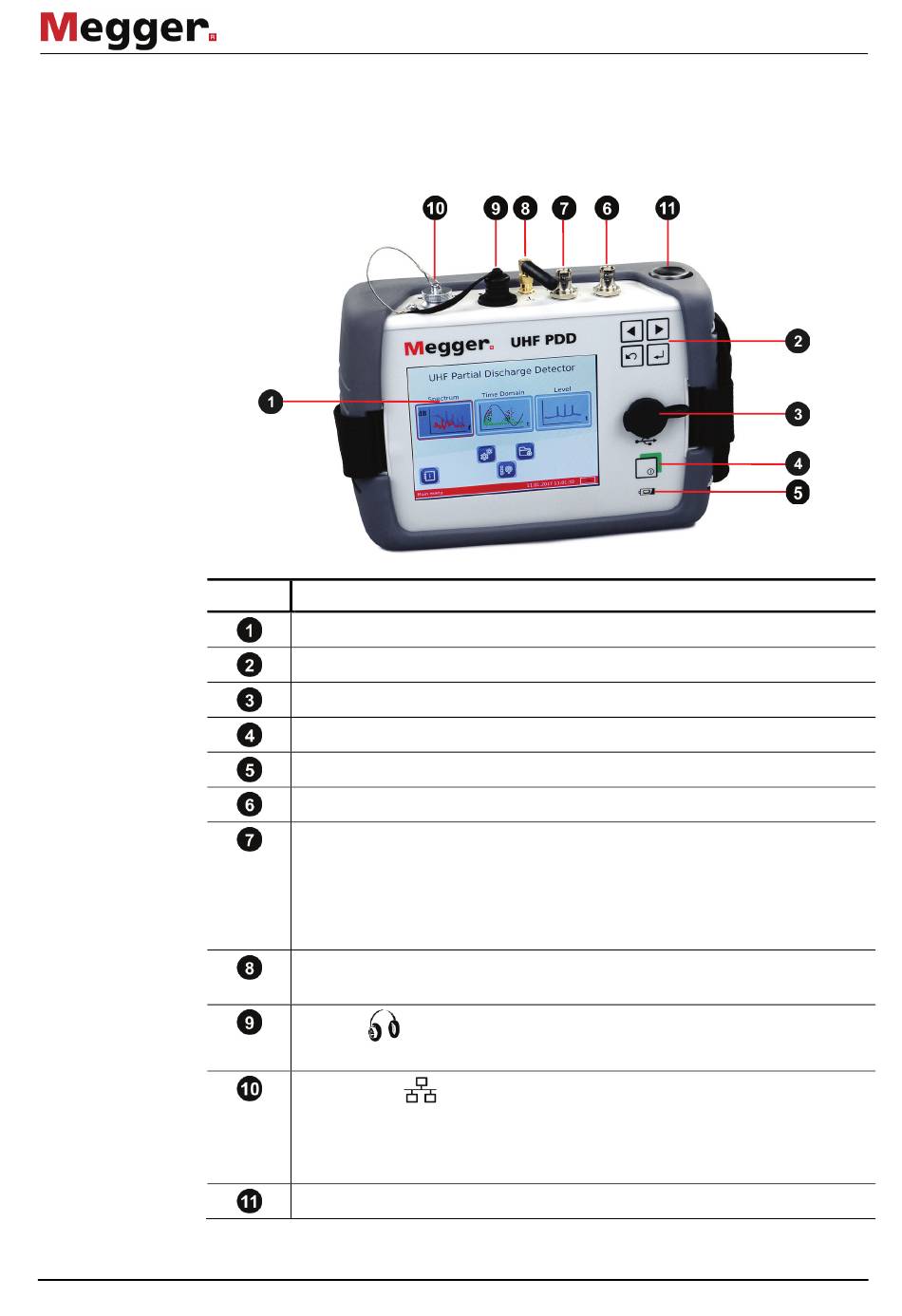

Anschluss-, Anzeige- und Bedienungselemente

Der UHF PD Detector verfügt über die folgenden Anschluss-, Anzeige- und Bedien-
Steuer-Modul
elemente:
Element Beschreibung
Touchscreen
Bedientasten
USB-Buchse für Datenexport und Firmware-Aktualisierung
Ein/Aus-Taste (kurze Betätigung)
Ladekontrollleuchte
UHF - Nutzsignaleingang
REF / RF / CAL
Diese Buchse kann für folgende Zwecke genutzt werden:
Eingang für UHF-Referenzsignal
•
Eingang für RF-Nutzsignal (TEV- und HFCT-Sensoren)
•
Ausgang UHF-Pulsgenerator
•
Funkantenne
für die Synchronisation mit dem Synchronisationssensor UHF MS5060
12V DC /
Buchse für den Anschluss von Ladegerät und Kopfhörer
EXT. SYNC. /
Diese Buchse kann für folgende Zwecke genutzt werden:
Anschluss des Synchronisationssensors UHF ES5060
•
Serviceschnittstelle
•
Magnet zur Befestigung der UHF-Dipolantenne
12
Technische Beschreibung
