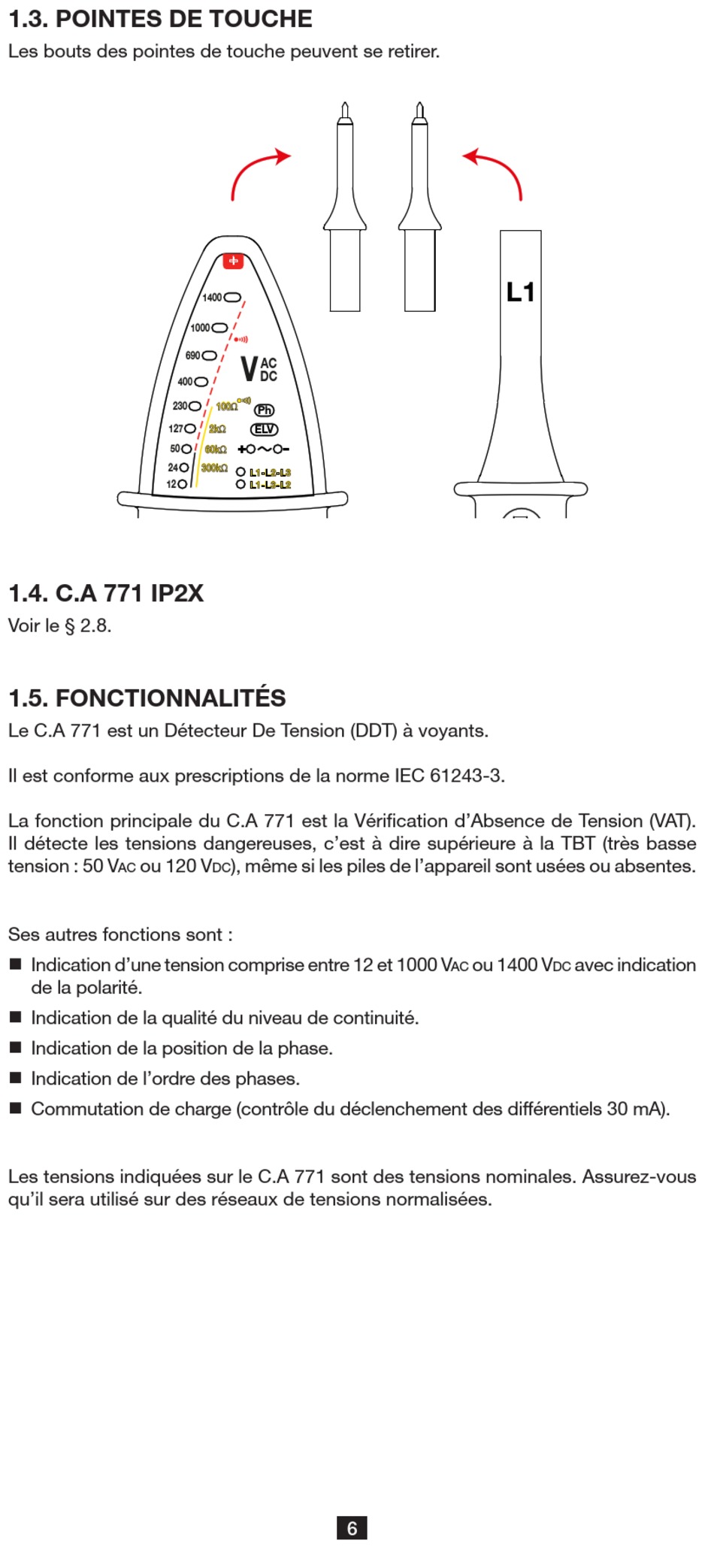

1.3. POINTES DE TOUCHE
Les bouts des pointes de touche peuvent se retirer.
1.4. C.A 771 IP2X
Voir le § 2.8.
1.5. FONCTIONNALITÉS
Le C.A 771 est un Détecteur De Tension (DDT) à voyants.
Il est conforme aux prescriptions de la norme IEC 61243-3.
La fonction principale du C.A 771 est la Vérification d'Absence de Tension (VAT).
Il détecte les tensions dangereuses, c'est à dire supérieure à la TBT (très basse
tension : 50 V ou 120 V
ac
Ses autres fonctions sont :
„ Indication d'une tension comprise entre 12 et 1000 V
de la polarité.
„ Indication de la qualité du niveau de continuité.
„ Indication de la position de la phase.
„ Indication de l'ordre des phases.
„ Commutation de charge (contrôle du déclenchement des différentiels 30 mA).
Les tensions indiquées sur le C.A 771 sont des tensions nominales. Assurez-vous
qu'il sera utilisé sur des réseaux de tensions normalisées.
+
1400
1000
V
690
AC
DC
400
230 100Ω
Ph
127 2kΩ
ELV
-
50 60kΩ
300kΩ
24
L1-L2-L3
12
L1-L3-L2
L1
AUTO
TEST
L3
L2
30mA
C.A 773
), même si les piles de l'appareil sont usées ou absentes.
dc
SAFETY TESTER
ou 1400 V
ac
6
L1
30mA
avec indication
dc
