ZigBee Funk-Wandsender-Modul 4fach
￭
Tasten Ɖ und Ɗ gedrückt halten.
Nach ca. 10 Sekunden blinken die LED grün.
￭
Tasten Ɖ und Ɗ loslassen und innerhalb von 10 Sekunden Taste Ɔ drücken.
Sender wird auf Werkeinstellung zurückgesetzt. Nach Abschluss leuchten die LED für
3 Sekunden grün.
5
Service-Funktionen
5.1 Service-Funktionen einschalten
Die Service-Funktionen können nur in Verbindung mit Sendern aus unserem Hause verwendet
werden. Mit ihnen ist es möglich, z. B. festmontierte Wandsender mit Leuchten zu verbinden,
wenn diese nicht in Verbindungsreichweite zueinander gebracht werden können, oder vorhan-
dene Verbindungen von einem Sender auf einen anderen zu übertragen.
Voraussetzung:
Damit die Service-Funktionen genutzt (eingeschaltet) werden können, muss der Sender dem
Netzwerk angehören, siehe Kapitel 4.3 und mindestens eine Leuchte muss eingeschaltet sein.
￭
Sender in einem Abstand von 10 bis 50 cm zur Leuchte oder Sender halten.
￭
Service-Funktionen einschalten. Dazu Tasten Ƌ und ƌ gleichzeitig kurz drücken.
LED leuchten rot. Service-Funktionen sind eingeschaltet.
￭
Leuchten oder Verbindungen in den Zwischenspeicher dieses Senders legen, siehe Kapi-
tel 5.2, 5.3 oder 5.4.
￭
Leuchten oder Verbindungen an einen Sender übergeben, siehe Kapitel 5.5.
Durch erneutes Betätigen der o.g. Tasten oder automatisch nach 2 Minuten ohne Tasten-
betätigung werden die Service-Funktionen ausgeschaltet und der Zwischenspeicher ge-
löscht.
32596233
J0082596233

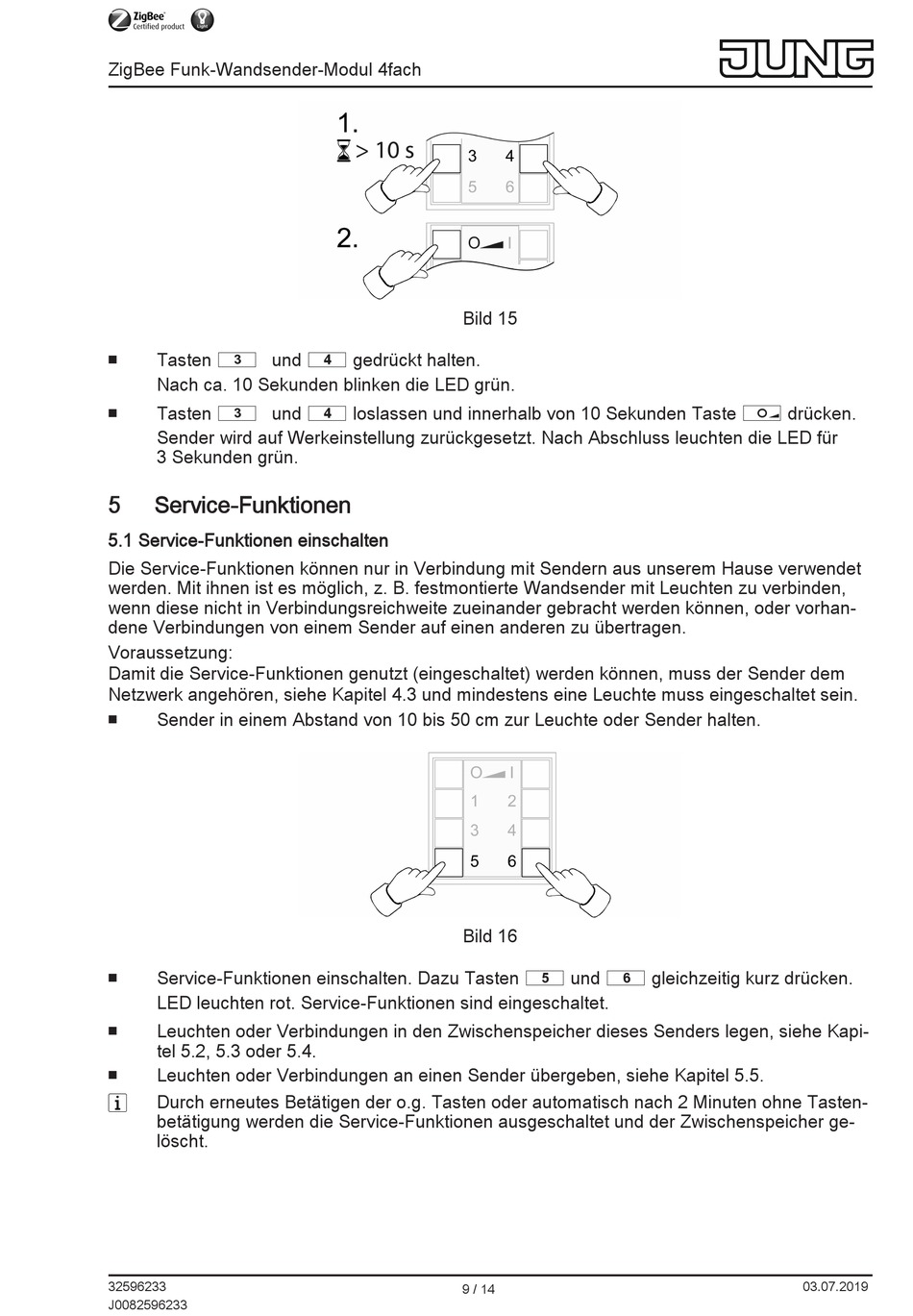

Bild 15
Bild 16
9 / 14
03.07.2019
