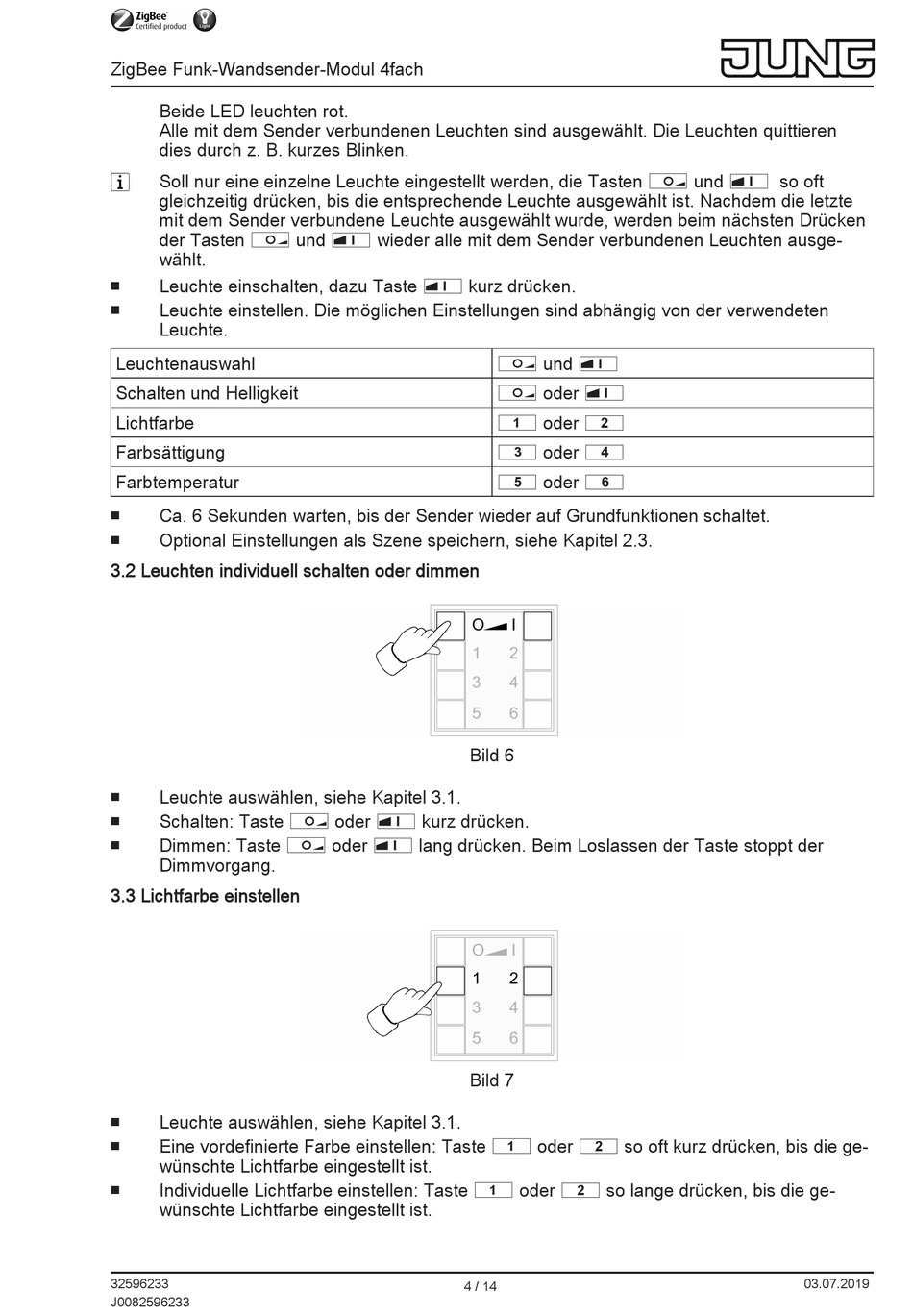

ZigBee Funk-Wandsender-Modul 4fach
Beide LED leuchten rot.
Alle mit dem Sender verbundenen Leuchten sind ausgewählt. Die Leuchten quittieren
dies durch z. B. kurzes Blinken.
Soll nur eine einzelne Leuchte eingestellt werden, die Tasten Ɔ und ƍ so oft
gleichzeitig drücken, bis die entsprechende Leuchte ausgewählt ist. Nachdem die letzte
mit dem Sender verbundene Leuchte ausgewählt wurde, werden beim nächsten Drücken
der Tasten Ɔ und ƍ wieder alle mit dem Sender verbundenen Leuchten ausge-
wählt.
￭
Leuchte einschalten, dazu Taste ƍ kurz drücken.
￭
Leuchte einstellen. Die möglichen Einstellungen sind abhängig von der verwendeten
Leuchte.
Leuchtenauswahl
Schalten und Helligkeit
Lichtfarbe
Farbsättigung
Farbtemperatur
￭
Ca. 6 Sekunden warten, bis der Sender wieder auf Grundfunktionen schaltet.
￭
Optional Einstellungen als Szene speichern, siehe Kapitel 2.3.
3.2 Leuchten individuell schalten oder dimmen
￭
Leuchte auswählen, siehe Kapitel 3.1.
￭
Schalten: Taste Ɔ oder ƍ kurz drücken.
￭
Dimmen: Taste Ɔ oder ƍ lang drücken. Beim Loslassen der Taste stoppt der
Dimmvorgang.
3.3 Lichtfarbe einstellen
￭
Leuchte auswählen, siehe Kapitel 3.1.
￭
Eine vordefinierte Farbe einstellen: Taste Ƈ oder ƈ so oft kurz drücken, bis die ge-
wünschte Lichtfarbe eingestellt ist.
￭
Individuelle Lichtfarbe einstellen: Taste Ƈ oder ƈ so lange drücken, bis die ge-
wünschte Lichtfarbe eingestellt ist.
32596233
J0082596233
Ɔ und ƍ
Ɔ oder ƍ
Ƈ oder ƈ
Ɖ oder Ɗ
Ƌ oder ƌ
Bild 6
Bild 7
4 / 14
03.07.2019
