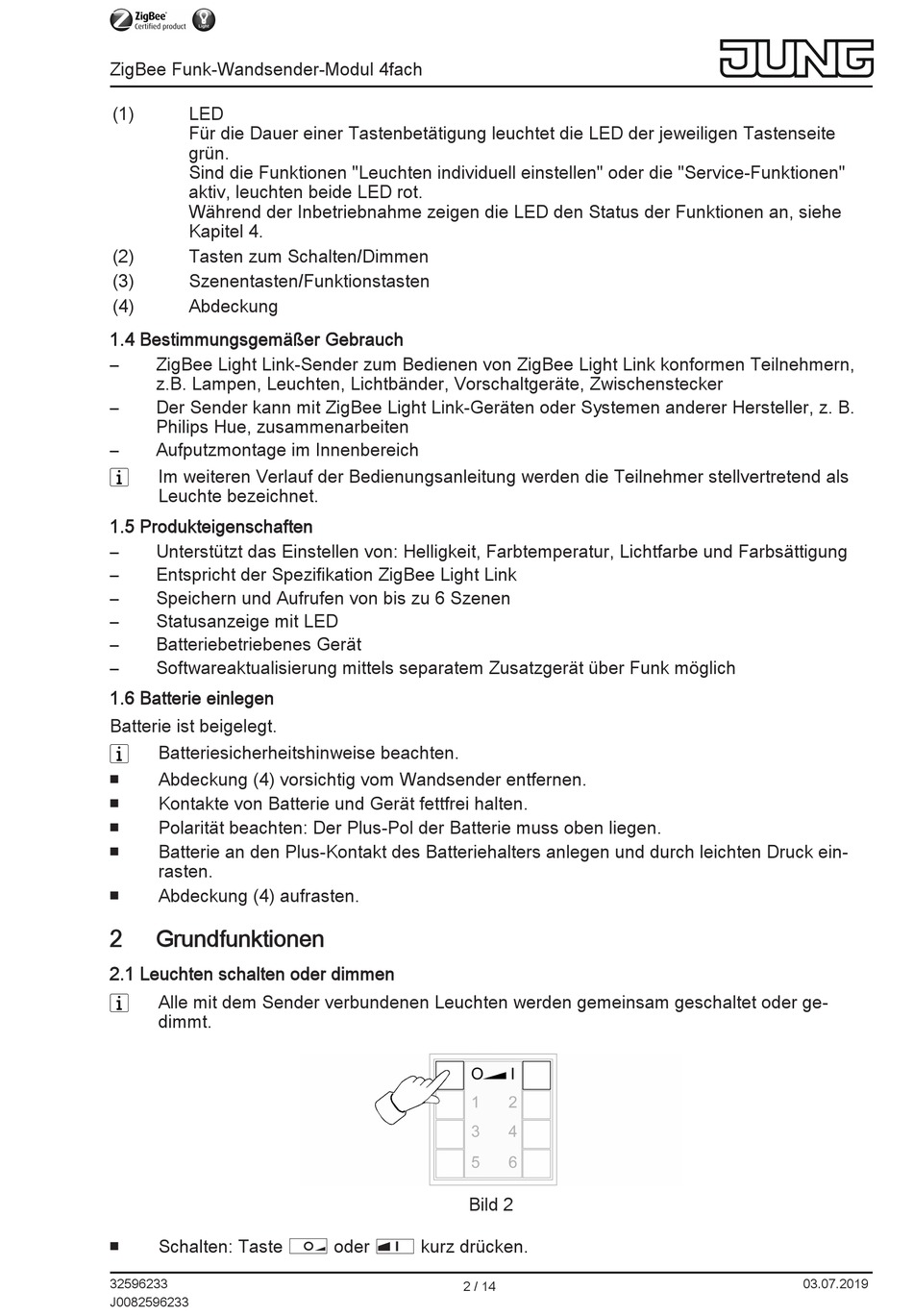

ZigBee Funk-Wandsender-Modul 4fach
(1)
LED
Für die Dauer einer Tastenbetätigung leuchtet die LED der jeweiligen Tastenseite
grün.
Sind die Funktionen "Leuchten individuell einstellen" oder die "Service-Funktionen"
aktiv, leuchten beide LED rot.
Während der Inbetriebnahme zeigen die LED den Status der Funktionen an, siehe
Kapitel 4.
(2)
Tasten zum Schalten/Dimmen
(3)
Szenentasten/Funktionstasten
(4)
Abdeckung
1.4 Bestimmungsgemäßer Gebrauch
–
ZigBee Light Link-Sender zum Bedienen von ZigBee Light Link konformen Teilnehmern,
z.B. Lampen, Leuchten, Lichtbänder, Vorschaltgeräte, Zwischenstecker
–
Der Sender kann mit ZigBee Light Link-Geräten oder Systemen anderer Hersteller, z. B.
Philips Hue, zusammenarbeiten
–
Aufputzmontage im Innenbereich
Im weiteren Verlauf der Bedienungsanleitung werden die Teilnehmer stellvertretend als
Leuchte bezeichnet.
1.5 Produkteigenschaften
–
Unterstützt das Einstellen von: Helligkeit, Farbtemperatur, Lichtfarbe und Farbsättigung
–
Entspricht der Spezifikation ZigBee Light Link
–
Speichern und Aufrufen von bis zu 6 Szenen
–
Statusanzeige mit LED
–
Batteriebetriebenes Gerät
–
Softwareaktualisierung mittels separatem Zusatzgerät über Funk möglich
1.6 Batterie einlegen
Batterie ist beigelegt.
Batteriesicherheitshinweise beachten.
￭
Abdeckung (4) vorsichtig vom Wandsender entfernen.
￭
Kontakte von Batterie und Gerät fettfrei halten.
￭
Polarität beachten: Der Plus-Pol der Batterie muss oben liegen.
￭
Batterie an den Plus-Kontakt des Batteriehalters anlegen und durch leichten Druck ein-
rasten.
￭
Abdeckung (4) aufrasten.
2
Grundfunktionen
2.1 Leuchten schalten oder dimmen
Alle mit dem Sender verbundenen Leuchten werden gemeinsam geschaltet oder ge-
dimmt.
￭
Schalten: Taste Ɔ oder ƍ kurz drücken.
32596233
J0082596233
Bild 2
2 / 14
03.07.2019
