Inhaltszusammenfassung für IFM Electronic AS-Interface AC2256

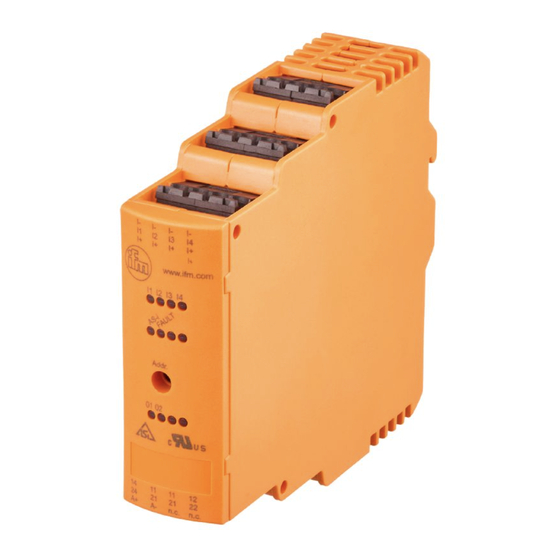

- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2256...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • AS-i-Profil S-7.A.E • Relaiskontakte sind für Spannungen bis 240V AC ausgelegt • maximale Anzahl von Modulen pro Master: 31 (62 mit AS-i Master 2.1) • AS-Interface Version 2.1 • Eingangsversorgung aus AS-i • Das Modul ist ausschließlich zur Aufstellung in abgeschlossenen elektrischen Betriebsstätten bestimmt Bedien- und Anzeigeelemente LEDs... -
Seite 3: Elektrischer Anschluß
Elektrischer Anschluß Schalten Sie die Versorgungskreise für die Aktuatoren span- nungsfrei. Verbinden Sie die Sensoren und die Aktuatoren mit den Anschlußklemmen. Verbinden Sie die Eingänge I1 ... I4 und I+, I- nicht mit externem Potential. Anschlußbelegung AS-i + AS-i - Sensorversorgung aus AS-i (24V) I- I- I- I1 I2 I3 I4... -
Seite 4: Adressieren
Adressieren Auslieferungsadresse ist 0. Adressieren mit Adressiergerät AC1143 oder AC1144 Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und verdrahtetem Zustand adressiert werden. Nur im spannungslosen Zustand über die Adressierbuchse adres- sieren. Wird ein Slave mit dem ID-Code „A“ (erweiterter Adressmode möglich) in Kombination mit einem Master der ersten Generati- on (Version 2.0) eingesetzt, muß... -
Seite 5: Function And Features
Function and features • AS-i profile: S-7.A.E • relay contacts rated up to a voltage of 240V AC • maximum number of modules per master: 31 (62 with AS-i master 2.1) • AS-Interface version 2.1 • input supply from AS-i •... -
Seite 6: Electrical Connection
Electrical connection Disconnect the supply circuits for the actuators. Connect the sensors and actuators to the terminals. Do not connect the inputs I1... I4 and I+, I- to external potential. Wiring AS-i + AS-i - I- I- I- sensor supply via AS-i (24V) I1 I2 I3 I4 sensor supply via AS-i (0V) I+ I+ I+ I+... -
Seite 7: Technical Data
Addressing Factory preset is 0. Addressing with the addressing unit AC1143 or AC1144 The mounted and wired module can be addressed with the addressing cable (E70213) via the addressing socket. Only address via the addressing socket when disconnected. If a slave with the ID code "A" (extended addressing mode pos- sible) is used with a master of the first generation (version 2.0), the parameter P3 must be 1 and the output bit D3 = 0*. -
Seite 8: Fonctionnement Et Caractéristiques
Fonctionnement et caractéristiques • profil AS-i: S-7.A.E • contacts des relais conçus pour une tension jusqu'à 240V AC • nombre maximal de modules par maître: 31 (62 avec maître AS-i 2.1) • version AS-interface 2.1 • alimentation des entrées par alimentation AS-i •... -
Seite 9: Raccordement Électrique
Raccordement électrique Mettre les circuits d'alimentation pour les actionneurs hors ten- sion. Raccorder les capteurs et actionneurs aux bornes. Ne pas raccorder les entrées I1 ... I4 et I+, I- à un potentiel externe. Schéma de branchement AS-i + AS-i - alimentation capteurs via AS-i (24V) alimentation capteurs via AS-i (0V) I1 ... -
Seite 10: Données Techniques
Adressage A la livraison, l'adresse est 0. Adressage avec l'unité d'adressage AC1143 ou AC1144 Le module monté et câblé peut être adressé avec le cordon d'adressa- ge (E70213) via la prise d'adressage. N'adresser via la prise d'adressage que hors tension. Si un esclave avec le code ID "A"...
