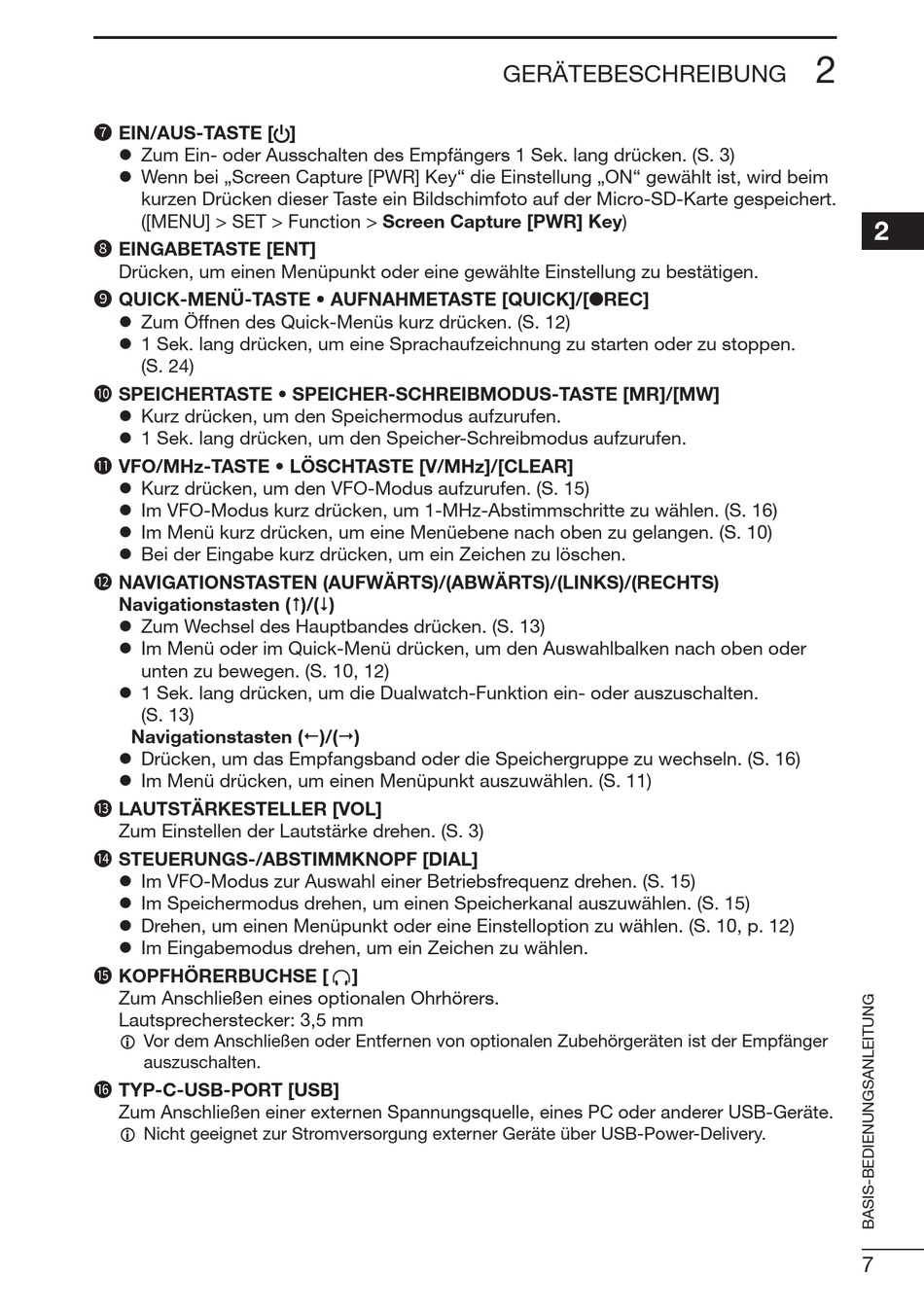

Icom IC-R15 Basis Bedienungsanleitung Seite 17

7 EIN/AUS-TASTE [ ]
z Zum Ein- oder Ausschalten des Empfängers 1 Sek. lang drücken. (S. 3)
z Wenn bei „Screen Capture [PWR] Key" die Einstellung „ON" gewählt ist, wird beim
kurzen Drücken dieser Taste ein Bildschimfoto auf der Micro-SD-Karte gespeichert.
([MENU] > SET > Function > Screen Capture [PWR] Key)
8 EINGABETASTE [ENT]
Drücken, um einen Menüpunkt oder eine gewählte Einstellung zu bestätigen.
9 QUICK-MENÜ-TASTE • AUFNAHMETASTE [QUICK]/[●REC]
z Zum Öffnen des Quick-Menüs kurz drücken. (S. 12)
z 1 Sek. lang drücken, um eine Sprachaufzeichnung zu starten oder zu stoppen.
(S. 24)
10 SPEICHERTASTE • SPEICHER-SCHREIBMODUS-TASTE [MR]/[MW]
z Kurz drücken, um den Speichermodus aufzurufen.
z 1 Sek. lang drücken, um den Speicher-Schreibmodus aufzurufen.
11 VFO/MHz-TASTE • LÖSCHTASTE [V/MHz]/[CLEAR]
z Kurz drücken, um den VFO-Modus aufzurufen. (S. 15)
z Im VFO-Modus kurz drücken, um 1-MHz-Abstimmschritte zu wählen. (S. 16)
z Im Menü kurz drücken, um eine Menüebene nach oben zu gelangen. (S. 10)
z Bei der Eingabe kurz drücken, um ein Zeichen zu löschen.
12 NAVIGATIONSTASTEN (AUFWÄRTS)/(ABWÄRTS)/(LINKS)/(RECHTS)
Navigationstasten ()/()
z Zum Wechsel des Hauptbandes drücken. (S. 13)
z Im Menü oder im Quick-Menü drücken, um den Auswahlbalken nach oben oder
unten zu bewegen. (S. 10, 12)
z 1 Sek. lang drücken, um die Dualwatch-Funktion ein- oder auszuschalten.
(S. 13)
Navigationstasten ()/()
z Drücken, um das Empfangsband oder die Speichergruppe zu wechseln. (S. 16)
z Im Menü drücken, um einen Menüpunkt auszuwählen. (S. 11)
13 LAUTSTÄRKESTELLER [VOL]
Zum Einstellen der Lautstärke drehen. (S. 3)
14 STEUERUNGS-/ABSTIMMKNOPF [DIAL]
z Im VFO-Modus zur Auswahl einer Betriebsfrequenz drehen. (S. 15)
z Im Speichermodus drehen, um einen Speicherkanal auszuwählen. (S. 15)
z Drehen, um einen Menüpunkt oder eine Einstelloption zu wählen. (S. 10, p. 12)
z Im Eingabemodus drehen, um ein Zeichen zu wählen.
15 KOPFHÖRERBUCHSE [
Zum Anschließen eines optionalen Ohrhörers.
Lautsprecherstecker: 3,5 mm
L Vor dem Anschließen oder Entfernen von optionalen Zubehörgeräten ist der Empfänger
auszuschalten.
16 TYP-C-USB-PORT [USB]
Zum Anschließen einer externen Spannungsquelle, eines PC oder anderer USB-Geräte.
L Nicht geeignet zur Stromversorgung externer Geräte über USB-Power-Delivery.
