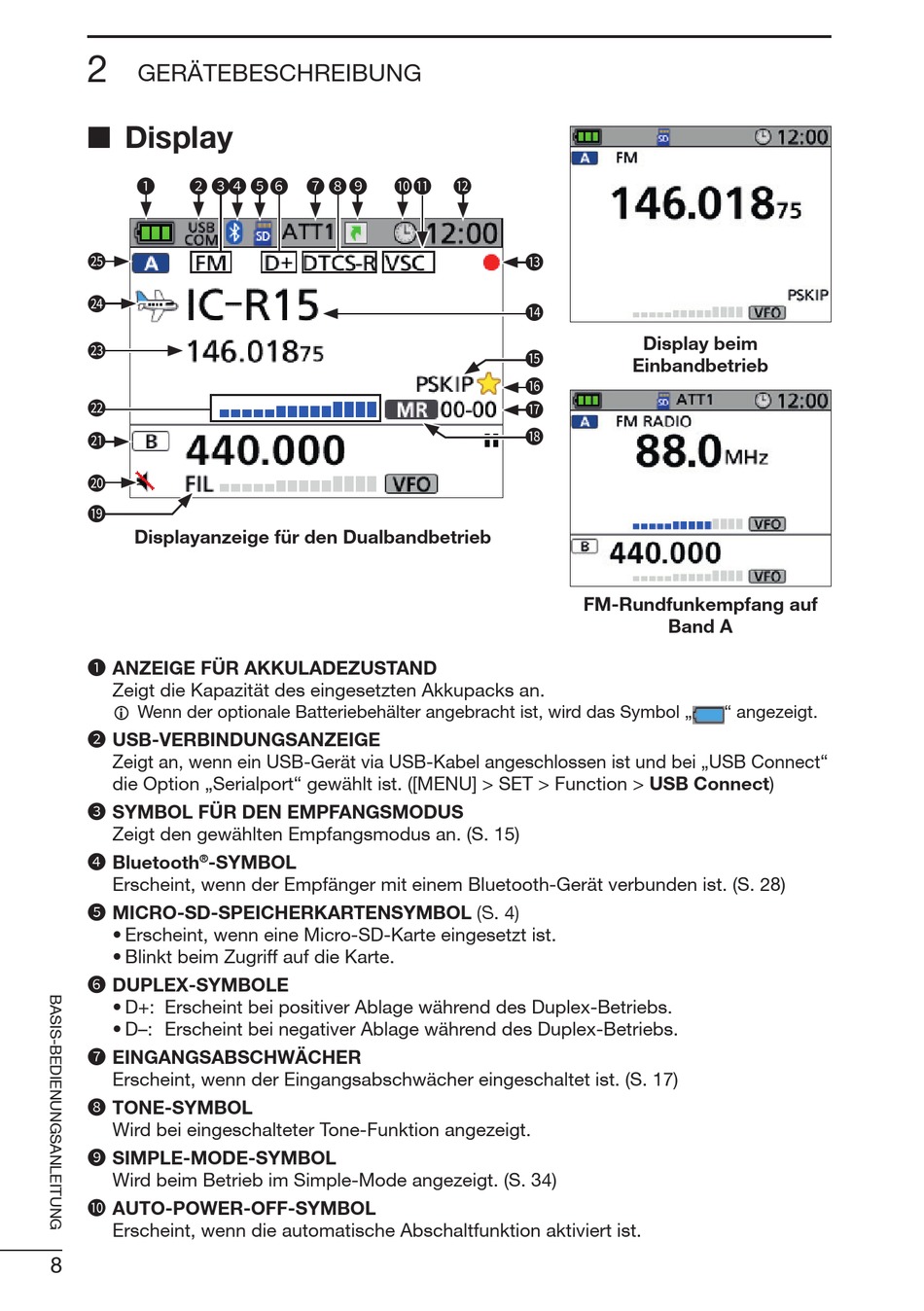

GERÄTEBESCHREIBUNG
■ Display
1 2 3 4 5 6 7 8
25
24
23
22
21
20
19
Displayanzeige für den Dualbandbetrieb
1 ANZEIGE FÜR AKKULADEZUSTAND
Zeigt die Kapazität des eingesetzten Akkupacks an.
L Wenn der optionale Batteriebehälter angebracht ist, wird das Symbol „
2 USB-VERBINDUNGSANZEIGE
Zeigt an, wenn ein USB-Gerät via USB-Kabel angeschlossen ist und bei „USB Connect"
die Option „Serialport" gewählt ist. ([MENU] > SET > Function > USB Connect)
3 SYMBOL FÜR DEN EMPFANGSMODUS
Zeigt den gewählten Empfangsmodus an. (S. 15)
4 Bluetooth -SYMBOL
®
Erscheint, wenn der Empfänger mit einem Bluetooth-Gerät verbunden ist. (S. 28)
5 MICRO-SD-SPEICHERKARTENSYMBOL (S. 4)
• Erscheint, wenn eine Micro-SD-Karte eingesetzt ist.
• Blinkt beim Zugriff auf die Karte.
6 DUPLEX-SYMBOLE
• D+: Erscheint bei positiver Ablage während des Duplex-Betriebs.
• D–: Erscheint bei negativer Ablage während des Duplex-Betriebs.
7 EINGANGSABSCHWÄCHER
Erscheint, wenn der Eingangsabschwächer eingeschaltet ist. (S. 17)
8 TONE-SYMBOL
Wird bei eingeschalteter Tone-Funktion angezeigt.
9 SIMPLE-MODE-SYMBOL
Wird beim Betrieb im Simple-Mode angezeigt. (S. 34)
10 AUTO-POWER-OFF-SYMBOL
Erscheint, wenn die automatische Abschaltfunktion aktiviert ist.
8
9 10 11 12
13
14
Display beim
15
Einbandbetrieb
16
17
18
FM-Rundfunkempfang auf
Band A
" angezeigt.
