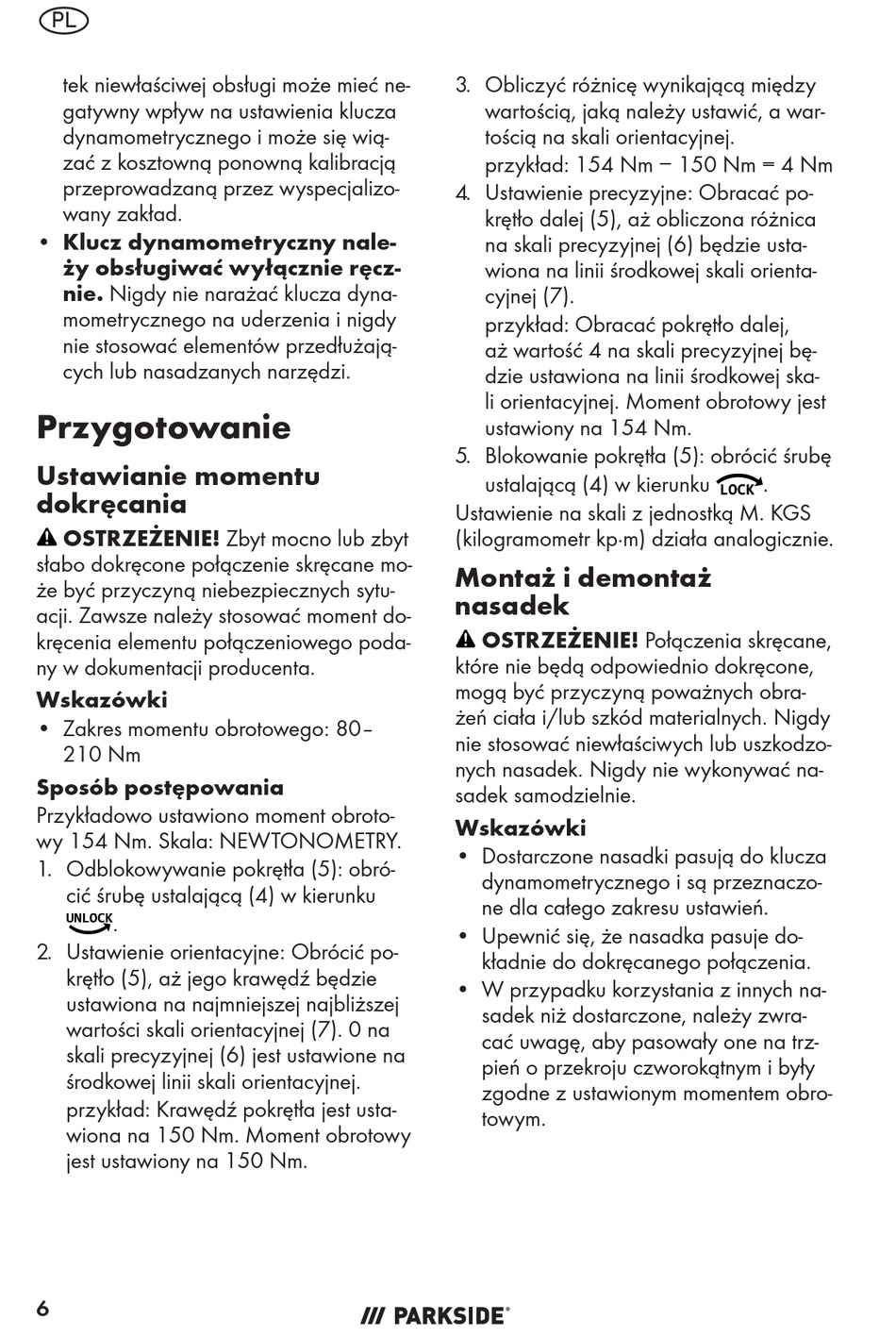

PL
tek niewłaściwej obsługi może mieć ne-
gatywny wpływ na ustawienia klucza
dynamometrycznego i może się wią-
zać z kosztowną ponowną kalibracją
przeprowadzaną przez wyspecjalizo-
wany zakład.
• Klucz dynamometryczny nale-
ży obsługiwać wyłącznie ręcz-
nie. Nigdy nie narażać klucza dyna-
mometrycznego na uderzenia i nigdy
nie stosować elementów przedłużają-
cych lub nasadzanych narzędzi.
Przygotowanie
Ustawianie momentu
dokręcania
OSTRZEŻENIE! Zbyt mocno lub zbyt
słabo dokręcone połączenie skręcane mo-
że być przyczyną niebezpiecznych sytu-
acji. Zawsze należy stosować moment do-
kręcenia elementu połączeniowego poda-
ny w dokumentacji producenta.
Wskazówki
• Zakres momentu obrotowego: 80–
210 Nm
Sposób postępowania
Przykładowo ustawiono moment obroto-
4
wy 154 Nm. Skala: NEWTONOMETRY.
1. Odblokowywanie pokrętła (5): obró-
cić śrubę ustalającą (4) w kierunku
.
2. Ustawienie orientacyjne: Obrócić po-
krętło (5), aż jego krawędź będzie
ustawiona na najmniejszej najbliższej
wartości skali orientacyjnej (7). 0 na
skali precyzyjnej (6) jest ustawione na
środkowej linii skali orientacyjnej.
przykład: Krawędź pokrętła jest usta-
wiona na 150 Nm. Moment obrotowy
jest ustawiony na 150 Nm.
6
3. Obliczyć różnicę wynikającą między
wartością, jaką należy ustawić, a war-
tością na skali orientacyjnej.
przykład: 154 Nm − 150 Nm = 4 Nm
4. Ustawienie precyzyjne: Obracać po-
krętło dalej (5), aż obliczona różnica
na skali precyzyjnej (6) będzie usta-
wiona na linii środkowej skali orienta-
cyjnej (7).
przykład: Obracać pokrętło dalej,
aż wartość 4 na skali precyzyjnej bę-
dzie ustawiona na linii środkowej ska-
7
6
5
li orientacyjnej. Moment obrotowy jest
ustawiony na 154 Nm.
5. Blokowanie pokrętła (5): obrócić śrubę
ustalającą (4) w kierunku
Ustawienie na skali z jednostką M. KGS
(kilogramometr kp·m) działa analogicznie.
Montaż i demontaż
nasadek
OSTRZEŻENIE! Połączenia skręcane,
które nie będą odpowiednio dokręcone,
mogą być przyczyną poważnych obra-
żeń ciała i/lub szkód materialnych. Nigdy
nie stosować niewłaściwych lub uszkodzo-
nych nasadek. Nigdy nie wykonywać na-
sadek samodzielnie.
Wskazówki
• Dostarczone nasadki pasują do klucza
dynamometrycznego i są przeznaczo-
ne dla całego zakresu ustawień.
• Upewnić się, że nasadka pasuje do-
kładnie do dokręcanego połączenia.
• W przypadku korzystania z innych na-
sadek niż dostarczone, należy zwra-
cać uwagę, aby pasowały one na trz-
pień o przekroju czworokątnym i były
zgodne z ustawionym momentem obro-
towym.
4
.
11
12
13
1 4
