Umwälzpumpe oder Störmeldeeinrichtung...
Montage- und Serviceanleitung
Kesselregelung oder Heizkessel
Wenn das Relais des Ausgangs aBJ
angesteuert wird, ist der Kontakt P-Ö
geöffnet.
Bei einem Defekt an der Erweiterung
EA1 oder bei Kommunikationsunterbre-
chung ist der Kontakt P-Ö geschlossen.

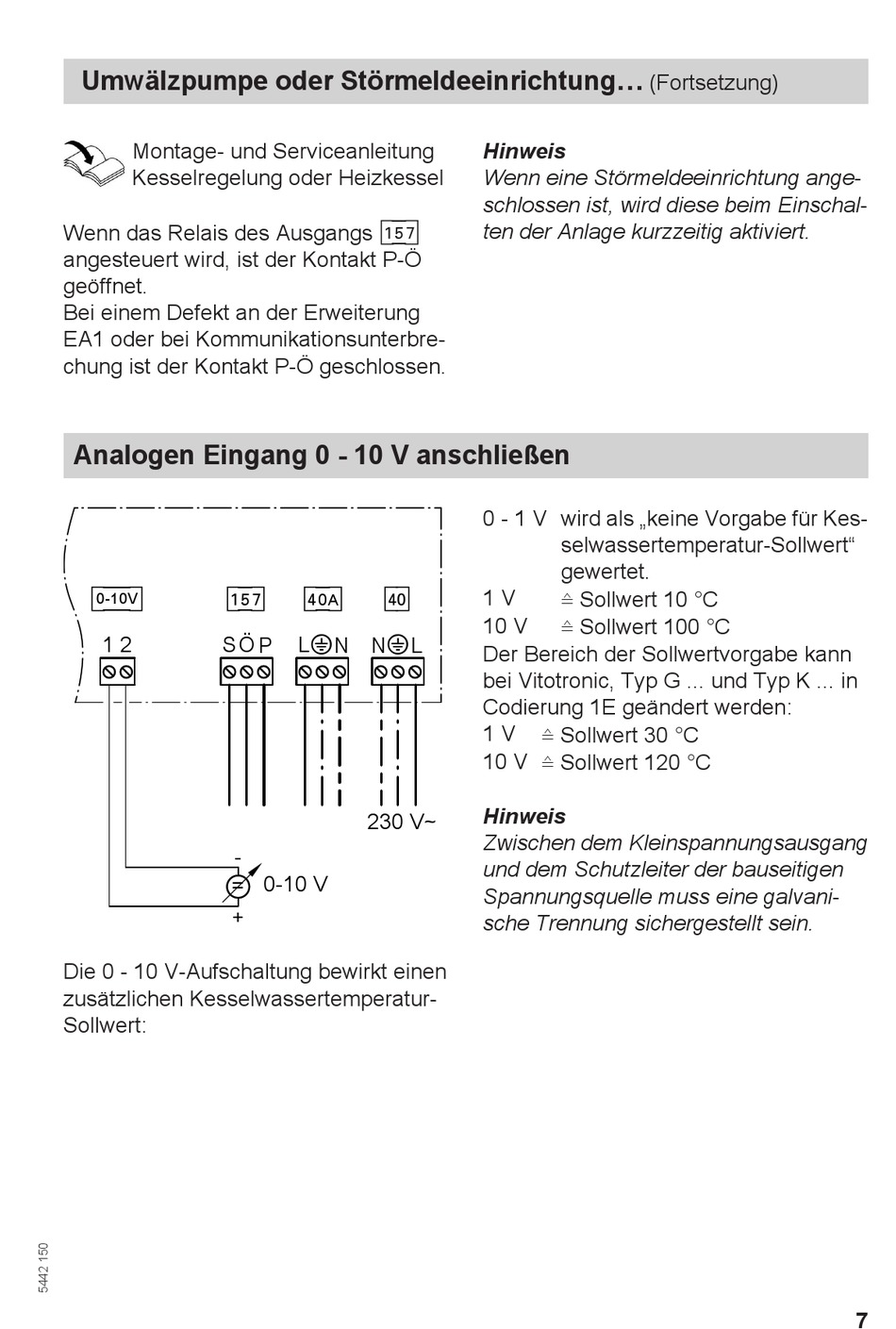

Analogen Eingang 0 - 10 V anschließen
[{{] aBJ
0-10V
1 2 S P
= 0-10 V
+
Die 0 - 10 V-Aufschaltung bewirkt einen
zusätzlichen Kesselwassertemperatur-
Sollwert:
f-] fÖ
A
Ö L ? N
N
?
230 V~
­
Hinweis
Wenn eine Störmeldeeinrichtung ange-
schlossen ist, wird diese beim Einschal-
ten der Anlage kurzzeitig aktiviert.
0 - 1 V wird als „keine Vorgabe für Kes-
selwassertemperatur-Sollwert"
gewertet.
≙ Sollwert 10 °C
1 V
≙ Sollwert 100 °C
10 V
L
Der Bereich der Sollwertvorgabe kann
bei Vitotronic, Typ G ... und Typ K ... in
Codierung 1E geändert werden:
≙ Sollwert 30 °C
1 V
10 V ≙ Sollwert 120 °C
Hinweis
Zwischen dem Kleinspannungsausgang
und dem Schutzleiter der bauseitigen
Spannungsquelle muss eine galvani-
sche Trennung sichergestellt sein.
(Fortsetzung)
