Montage- und Serviceanleitung
für die Fachkraft

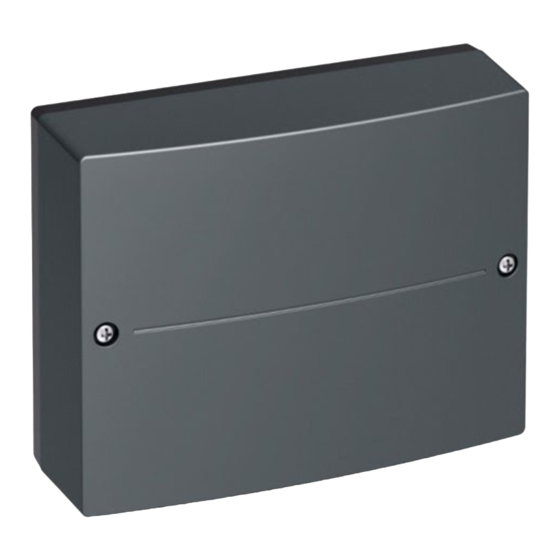

Erweiterung EM-P1
Elektronikmodul ADIO
Funktionserweiterung zum Anschluss von Umwälzpumpen
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise
genau, um Gefahren und Schäden für Men-
schen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Gefahr
Dieses Zeichen warnt vor Personenschäden.
!
Achtung
Dieses Zeichen warnt vor Sach- und Umwelt-
schäden.
Hinweis
Angaben mit dem Wort Hinweis enthalten Zusatzinfor-
mationen.
Montage, Erstinbetriebnahme, Inspektion, Wartung
und Instandsetzung müssen von autorisierten Fach-
kräften (Heizungsfachbetrieb/Vertragsinstallationsun-
ternehmen) durchgeführt werden.
Verwendungshinweis
Folgende Umwälzpumpen können angeschlossen wer-
den:
■
Heizkreispumpe für Heizkreis ohne Mischer
■
Trinkwasserzirkulationspumpe
5836773 DE
12/2018
Bei Arbeiten an Gerät/Heizungsanlage diese span-
nungsfrei schalten (z.B. an der separaten Sicherung
oder einem Hauptschalter) und gegen Wiedereinschal-
ten sichern.
Bei Brennstoff Gas den Gasabsperrhahn schließen
und gegen ungewolltes Öffnen sichern.
Die Instandsetzung von Bauteilen mit sicherheitstech-
nischer Funktion gefährdet den sicheren Betrieb der
Anlage.
Bei Austausch ausschließlich Viessmann Originalteile
oder von Viessmann freigegebene Ersatzteile verwen-
den.
VIESMANN
Bitte aufbewahren!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann EM-P1
Inhaltszusammenfassung für Viessmann EM-P1
- Seite 1 Funktion gefährdet den sicheren Betrieb der Montage, Erstinbetriebnahme, Inspektion, Wartung Anlage. und Instandsetzung müssen von autorisierten Fach- Bei Austausch ausschließlich Viessmann Originalteile kräften (Heizungsfachbetrieb/Vertragsinstallationsun- oder von Viessmann freigegebene Ersatzteile verwen- ternehmen) durchgeführt werden. den. Verwendungshinweis Folgende Umwälzpumpen können angeschlossen wer- den: ■...
-
Seite 2: Übersicht Der Elektrischen Anschlüsse
Montage an der Wand Abb. 1 Übersicht der elektrischen Anschlüsse [{] [{] [{] [{{] fÖ sÖ 230 V~/50 Hz Abb. 2 Stecker 230 V~ Achtung Heizkreispumpe (bauseits) Durch elektrostatische Entladung können elekt- sÖ Trinkwasserzirkulationspumpe ronische Baugruppen beschädigt werden. Vor den Arbeiten geerdete Objekte, z. B. Hei- Netzanschluss fÖ... -
Seite 3: Tauchtemperatursensor Hydraulische Weiche Anschließen
Technische Daten Nennstrom Empfohlene Anschlussleitung H05VV-F3G 0,75 mm oder H05RN-F3G 0,75 mm Abb. 3 Trinkwasserzirkulationspumpe Stecker P3 an Erweiterung EM-P1 Heizkreispumpe anschließen Heizkreispumpe 230 V~ Technische Daten Nennstrom Empfohlene Anschlussleitung H05VV-F3G 0,75 mm oder H05RN-F3G 0,75 mm Abb. 4... - Seite 4 Empfohlene Anschlussleitung H05VV-F3G 0,75 mm oder H05RN-F3G 0,75 mm N PE Extern EIN/AUS Abb. 5 Heizkreispumpe Stecker sÖ an Erweiterung EM-P1 Schütz Separater Netzanschluss (Herstellerangaben beachten) Pumpen ohne Schalteingang Technische Daten für die Ansteuerung des Schüt- zes: Nennspannung 230 V~ Nennstrom...
- Seite 5 Anlage mit einem Heizkreis mit Mischer: – Heizkreis 2 mit Mischer: Drehschalter am Erweite- rungssatz auf 1 Erweiterung EM-P1: Drehschalter auf 2 – Anlage mit mehreren Heizkreisen mit Mischer: – Heizkreis 2 mit Mischer: Drehschalter am Erweite- rungssatz auf 1 –...
-
Seite 6: Plusbus Am Wärmeerzeuger Anschließen
PlusBus am Wärmeerzeuger anschließen Hinweis Bei Anschluss an Wärmeerzeuger mit außenliegen- dem Stecker für Bus-Anschluss den Stecker abklemmen und die Adern direkt anklemmen. Montage- und Serviceanleitung Wärmeerzeuger Abb. 9 Erweiterung PlusBus zum Wärmeerzeuger Netzanschluss Netzanschluss am Wärmeerzeuger Netzanschluss erstellen. Netzanschlussleitung zum Wärmeerzeuger führen und an Stecker anschließen. - Seite 7 Netzanschluss (Fortsetzung) Gefahr Trennvorrichtungen für nicht geerdete Leiter Fehlende Erdung von Komponenten der Anlage ■ Der Hauptschalter (falls vorhanden) muss gleichzei- kann bei einem elektrischen Defekt zu gefährli- tig alle nicht geerdeten Leiter mit min. 3 mm Kontakt- chen Verletzungen durch elektrischen Strom öffnungsweite vom Netz trennen.
-
Seite 8: Anschluss- Und Verdrahtungsschema
Anschluss- und Verdrahtungsschema Abb. 12 A1 Leiterplatte Erweiterung EM-P1 (Elektronikmodul F1 Sicherung ADIO) S1 Drehschalter A2 Elektronik Stecker 230 V~ Ohne Funktion Heizkreispumpe (bauseits) Tauchtemperatursensor hydraulische Weiche sÖ Trinkwasserzirkulationspumpe PlusBus-Anschluss zur Verbindung mit der Netzanschluss 230 V/50 Hz Regelung des Wärmeerzeugers und einem fÖ... - Seite 9 Einzelteilliste (Fortsetzung) 0015 0001 0014 0004 0005 0013 0006 Abb. 13 Pos. Einzelteil 0001 Erweiterung 0004 Anschlussleitung 40 0005 PlusBus-Leitung mit Stecker 74 0006 Steckersatz ADIO/M2IO 0013 Zugentlastungen 0014 Sicherung T 2,0 A 250 V (10 Stück) 0015 Montage- und Serviceanleitung...
-
Seite 10: Technische Daten
Kennlinie 10 30 50 70 90 110 Temperatur in °C Abb. 14 Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 DE: www.viessmann.de/eu-conformity Allendorf, erklären in alleiniger Verantwortung, dass AT: www.viessmann.at/eu-conformity das bezeichnete Produkt in Konstruktion und Betriebs- CH: www.viessmann.ch/eu-conformity-de verhalten den europäischen Richtlinien und den... - Seite 12 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
