Viessmann EA1 Montageanleitung Seite 3

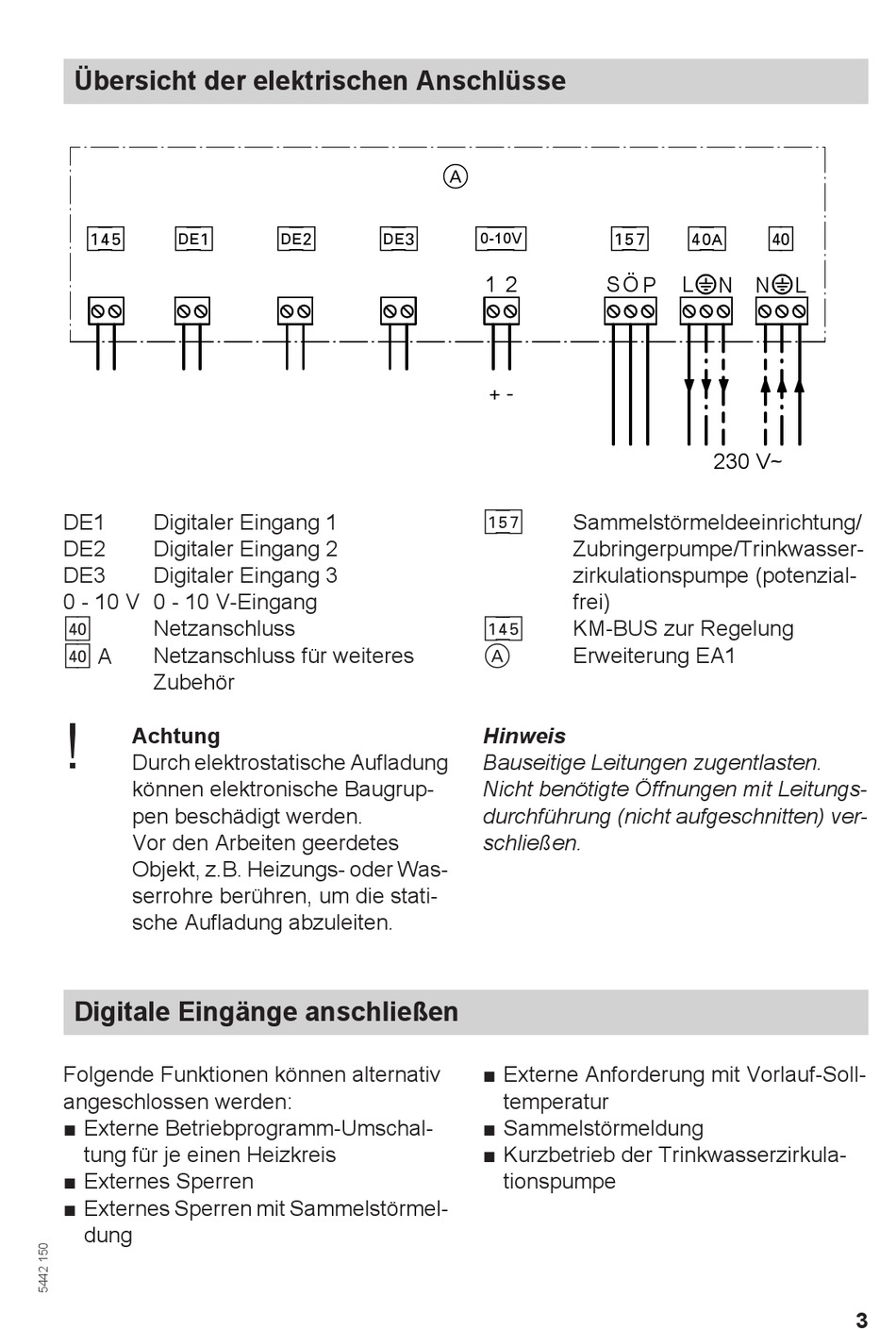

Übersicht der elektrischen Anschlüsse
aVG [{A
DE
DE1 Digitaler Eingang 1
DE2 Digitaler Eingang 2
DE3 Digitaler Eingang 3
0 - 10 V 0 - 10 V-Eingang
fÖ Netzanschluss
fÖ A
Netzanschluss für weiteres
Zubehör
!
Achtung
Durch elektrostatische Aufladung
können elektronische Baugrup-
pen beschädigt werden.
Vor den Arbeiten geerdetes
Objekt, z.B. Heizungs- oder Was-
serrohre berühren, um die stati-
sche Aufladung abzuleiten.
Digitale Eingänge anschließen
Folgende Funktionen können alternativ
angeschlossen werden:
■ Externe Betriebprogramm-Umschal-
tung für je einen Heizkreis
■ Externes Sperren
■ Externes Sperren mit Sammelstörmel-
dung
A
[{S [{D
DE DE
[{{] 0-10V aBJ
1 2 S P Ö
+ -
aBJ
Sammelstörmeldeeinrichtung/
Zubringerpumpe/Trinkwasser-
zirkulationspumpe (potenzial-
frei)
aVG KM-BUS zur Regelung
A
Erweiterung EA1
Hinweis
Bauseitige Leitungen zugentlasten.
Nicht benötigte Öffnungen mit Leitungs-
durchführung (nicht aufgeschnitten) ver-
schließen.
■ Externe Anforderung mit Vorlauf-Soll-
temperatur
■ Sammelstörmeldung
■ Kurzbetrieb der Trinkwasserzirkula-
tionspumpe
f-] fÖ
A
L N N
L
230 V~
