Option 1: Cluster mit zwei Nodes ohne Switches
Die Management-, Fibre Channel- und Daten- oder Host-Netzwerk-Ports der Controller-Module sind mit
Switches verbunden. Die Cluster Interconnect-Ports sind an beiden Controller-Modulen verkabelt.
Bevor Sie beginnen
• Wenden Sie sich an den Netzwerkadministrator, um Informationen zum Anschließen des Systems an
die Switches zu erhalten.
• Prüfen Sie unbedingt den Abbildungspfeil, um die richtige Ausrichtung des Kabelanschlusses zu
prüfen.
Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten
kann. Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie
ihn um und versuchen Sie es erneut.
Über diese Aufgabe
Verwenden Sie die Animation oder die tabellarischen Schritte, um die Verkabelung zwischen den
Controllern und den Switches abzuschließen. Führen Sie die Schritte an jedem Controller aus.

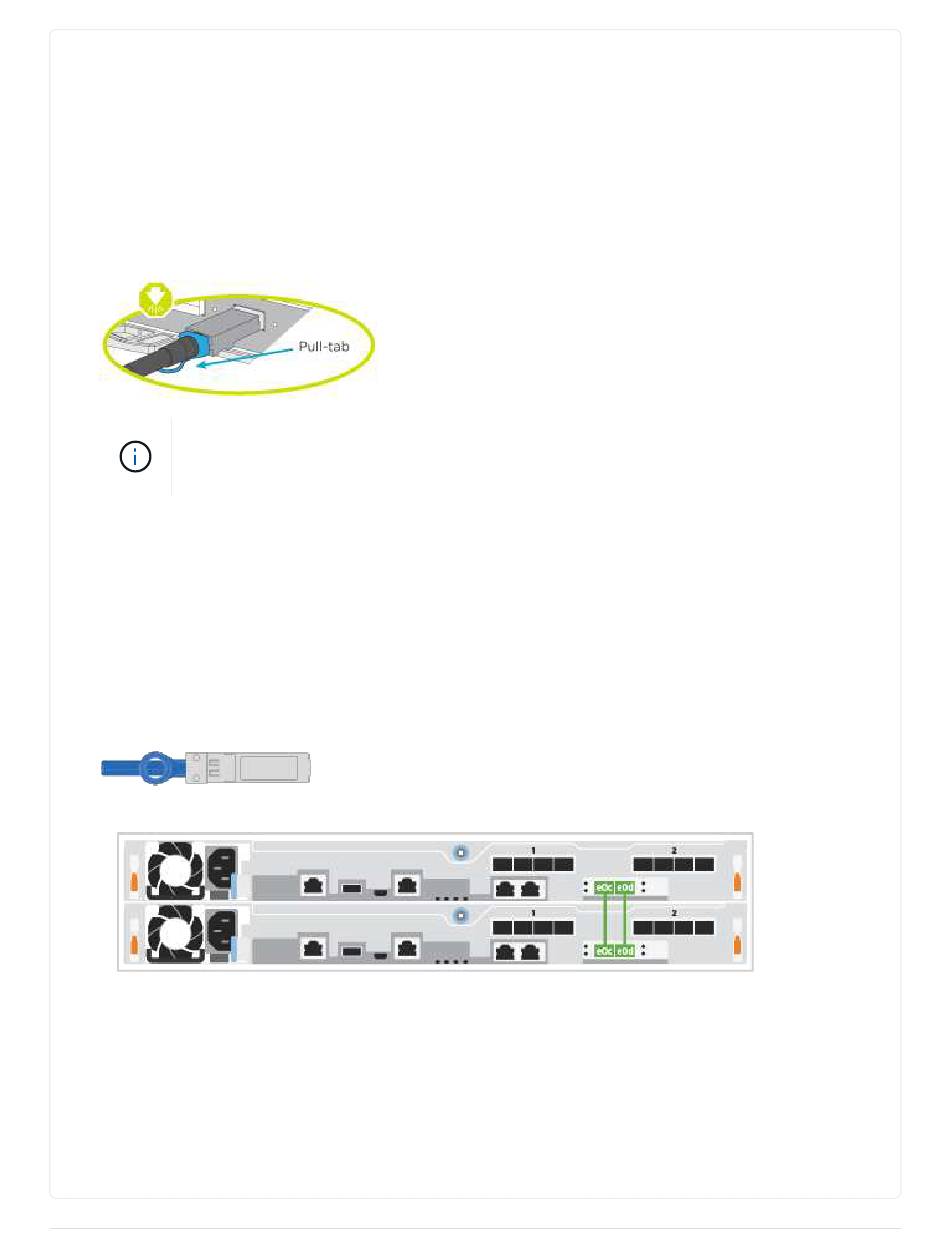

Animation - zwei-Node-Cluster ohne Switch verkabeln
Schritte
1. Verwenden Sie das 25-GbE-Cluster-Interconnect-Kabel, um die Cluster-Interconnect-Ports e0c mit
e0c und e0d mit e0d zu verbinden.
2. Die Port-Schraubenschlüssel-Ports mit den Managementnetzwerk-Switches mit den RJ45-Kabeln
verkabeln.
:
