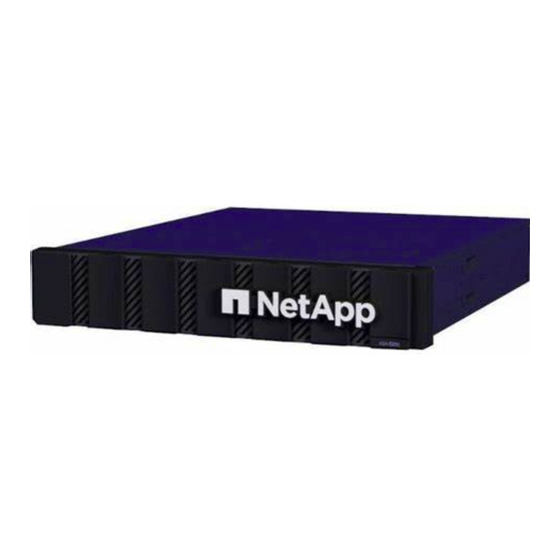

NetApp C-Serie Installationsanleitung

Seite von 329

/ 329
Lesezeichen

Quicklinks

Diese Anleitung herunterladen

C-Series Systeme

Install and maintain

NetApp

October 04, 2024

This PDF was generated from https://docs.netapp.com/de-de/ontap-systems/asa-c250/install-setup.html

on October 04, 2024. Always check docs.netapp.com for the latest.

Inhaltszusammenfassung für NetApp C-Serie

Seite 1 C-Series Systeme Install and maintain NetApp October 04, 2024 This PDF was generated from https://docs.netapp.com/de-de/ontap-systems/asa-c250/install-setup.html on October 04, 2024. Always check docs.netapp.com for the latest.
Seite 2 Inhalt All-Flash SAN-Array (ASA) C-Series Systeme........... ...
Seite 3 Die Installations- und Setup-Anweisungen enthalten grafische Anweisungen für eine typische Installation Ihres Systems, von Rack und Verkabelung bis zur ersten Inbetriebnahme des Systems. Wenn Sie mit der Installation von NetApp Systemen vertraut sind, lesen Sie diesen Leitfaden. Die ASA A250 und ASA C250 verwenden das gleiche Installationsverfahren wie das AFF A250- System.
Seite 4 "Registrieren" Ihrem System. 4. Herunterladen und installieren "NetApp Downloads: Config Advisor" Auf Ihrem Laptop. 5. Notieren Sie sich die Anzahl und die Kabeltypen, die Sie erhalten haben. In der folgenden Tabelle sind die Kabeltypen aufgeführt, die Sie möglicherweise erhalten können. Wenn Sie ein Kabel erhalten, das nicht in der Tabelle aufgeführt ist, lesen Sie die...
Seite 5 Und sammeln Sie die in diesem Handbuch aufgeführten erforderlichen Informationen. Schritt 2: Installieren Sie die Hardware Sie müssen das System je nach Bedarf in einem 4-Säulen-Rack oder NetApp Systemschrank installieren. Schritte 1. Installieren Sie die Schienensatz nach Bedarf. 2. Installieren und sichern Sie das System anhand der im Schienensatz enthaltenen Anweisungen.
Seite 6 3. Identifizieren und verwalten Sie Kabel, da dieses System über kein Kabelverwaltungs-Gerät verfügt. 4. Bringen Sie die Blende auf die Vorderseite des Systems an. Schritt 3: Controller mit Cluster verkabeln Verkabeln Sie die Controller mit der Cluster-Methode ohne Switch mit zwei Nodes oder mit der Cluster Interconnect-Netzwerkmethode.
Seite 7 Option 1: Cluster mit zwei Nodes ohne Switches Die Management-, Fibre Channel- und Daten- oder Host-Netzwerk-Ports der Controller-Module sind mit Switches verbunden. Die Cluster Interconnect-Ports sind an beiden Controller-Modulen verkabelt. Bevor Sie beginnen • Wenden Sie sich an den Netzwerkadministrator, um Informationen zum Anschließen des Systems an die Switches zu erhalten.
Seite 8 Schließen Sie die Stromkabel AN dieser Stelle NICHT an. Option 2: Cluster mit Switch Alle Ports auf den Controllern sind mit Switches verbunden; Cluster Interconnect, Management, Fibre Channel und Daten- oder Host-Netzwerk-Switches. Bevor Sie beginnen • Wenden Sie sich an den Netzwerkadministrator, um Informationen zum Anschließen des Systems an die Switches zu erhalten.
Seite 9 Hostnetzwerken oder dem Direct-Attached Storage. Diese Verkabelung ist nicht exklusiv; Sie können die Verkabelung zu einem Host-Netzwerk und Speicher haben. "NetApp Hardware Universe" Steckplatz-Priorität für Host-Netzwerkkarten (Fibre Channel oder 25 GbE) ist Steckplatz 2. Wenn Sie jedoch beide Karten haben, wird die Fibre Channel-Karte in Steckplatz 2 eingesetzt, und die 25GbE-Karte wird in Steckplatz 1 eingesetzt (wie in den Optionen unten gezeigt).
Seite 10 Option 1: Kabel zum Fibre-Channel-Hostnetzwerk Fibre Channel-Ports auf den Controllern sind mit Fibre Channel Host-Netzwerk-Switches verbunden. Bevor Sie beginnen • Wenden Sie sich an den Netzwerkadministrator, um Informationen zum Anschließen des Systems an die Switches zu erhalten. • Prüfen Sie unbedingt den Abbildungspfeil, um die richtige Ausrichtung des Kabelanschlusses zu prüfen.
Seite 11 Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann. Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und versuchen Sie es erneut. Über diese Aufgabe Führen Sie den folgenden Schritt für jedes Controller-Modul durch. Schritte 1.
Seite 12 Animation - Verkabeln Sie die Controller mit einem einzigen NS224 Schritte 1. Verbinden Sie Controller A mit dem Shelf. 2. Verbinden Sie Controller B mit dem Shelf. Schritt 5: System-Setup abschließen Führen Sie die Systemeinrichtung und -Konfiguration mithilfe der Cluster-Erkennung mit nur einer Verbindung zum Switch und Laptop durch, oder indem Sie direkt einen Controller im System verbinden und dann eine Verbindung zum Management-Switch herstellen.
Seite 13 Option 1: Wenn die Netzwerkerkennung aktiviert ist Wenn die Netzwerkerkennung auf Ihrem Laptop aktiviert ist, können Sie das System mit der automatischen Cluster-Erkennung einrichten und konfigurieren. Schritte 1. Schließen Sie die Stromkabel an die Controller-Netzteile an, und schließen Sie sie dann an Stromquellen auf verschiedenen Stromkreisen an.
Seite 14 7. Wechseln Sie nach Abschluss der Erstkonfiguration mit dem "ONTAP ONTAP System Manager; Dokumentationsressourcen" Seite für Informationen über das Konfigurieren zusätzlicher Funktionen in ONTAP. Option 2: Wenn die Netzwerkerkennung nicht aktiviert ist Wenn die Netzwerkerkennung auf Ihrem Laptop nicht aktiviert ist, müssen Sie die Konfiguration und das Setup mit dieser Aufgabe abschließen.
Seite 15 Wenn das Dann… Managementnetzwerk DHCP enthält… Nicht konfiguriert a. Öffnen Sie eine Konsolensitzung mit PuTTY, einem Terminalserver oder dem entsprechenden Betrag für Ihre Umgebung. Überprüfen Sie die Online-Hilfe Ihres Laptops oder Ihrer Konsole, wenn Sie nicht wissen, wie PuTTY konfiguriert werden soll. b.
Seite 16 DIMM Sie müssen ein DIMM (Dual-Inline-Speichermodul) ersetzen, wenn ein Speicherfehler vorliegt oder ein ausgefallenes DIMM vorliegt. Laufwerk Ein Laufwerk ist ein Gerät, das den physischen Speicher für Daten bereitstellt. Ventilator Der Lüfter kühlt den Controller. Mezzanine-Karte Eine Mezzanine-Karte ist eine Leiterplatte, die direkt in eine andere Steckkarte eingesteckt wird. NVEM-Batterie Im Lieferumfang des Controllers ist eine Batterie enthalten, die zwischengespeicherte Daten bewahrt, wenn der Netzstrom ausfällt.
Seite 17 Prüfen Sie NVE oder NSE auf Systemen mit ONTAP 9.6 und höher Vor dem Herunterfahren des beeinträchtigten Controllers müssen Sie überprüfen, ob im System NetApp Volume Encryption (NVE) oder NetApp Storage Encryption (NSE) aktiviert ist. In diesem Fall müssen Sie die...
Seite 18 Konfiguration überprüfen. 1. Überprüfen Sie, ob NVE für alle Volumes im Cluster verwendet wird: volume show -is-encrypted true Wenn im Output irgendwelche Volumes aufgelistet werden, wird NVE konfiguriert, und Sie müssen die NVE-Konfiguration überprüfen. Wenn keine Volumes aufgeführt sind, prüfen Sie, ob NSE konfiguriert und verwendet wird.
Seite 19 Stellen Sie die Authentifizierungsschlüssel für das externe Verschlüsselungsmanagement auf allen Nodes im Cluster wieder her: security key-manager external restore Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte entspricht Für alle Authentifizierungsschlüssel:...
Seite 20 Geben Sie den integrierten Sicherheitsschlüssel-Manager Sync-Befehl ein: security key-manager onboard sync Geben Sie an der Eingabeaufforderung die 32-stellige alphanumerische Onboard-Passphrase des Kunden ein. Falls die Passphrase nicht angegeben werden kann, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie die In der Spalte wird angezeigt Für alle Authentifizierungsschlüssel:...
Seite 21 e. Kopieren Sie den Inhalt der Backup-Informationen in eine separate Datei oder eine Protokolldatei. Sie werden es in Disaster-Szenarien benötigen, in denen Sie OKM manuell wiederherstellen müssen. f. Zurück zum Admin-Modus: set -priv admin g. Sie können den Controller sicher herunterfahren. Fahren Sie den Controller - ASA C250 herunter Option 1: Die meisten Systeme Nach Abschluss der NVE oder NSE-Aufgaben müssen Sie den Shutdown des...
Seite 22 • Wenn Sie über ein Cluster mit mehr als zwei Nodes verfügen, muss es sich im Quorum befinden. Wenn sich das Cluster nicht im Quorum befindet oder ein gesunder Controller FALSE anzeigt, um die Berechtigung und den Zustand zu erhalten, müssen Sie das Problem korrigieren, bevor Sie den beeinträchtigten Controller herunterfahren;...
Seite 23 2. Trennen Sie die Netzteile des Controller-Moduls von der Quelle. 3. Lösen Sie die Netzkabelhalter, und ziehen Sie anschließend die Kabel von den Netzteilen ab. 4. Setzen Sie den Zeigefinger in den Verriegelungsmechanismus auf beiden Seiten des Controller-Moduls ein, drücken Sie den Hebel mit dem Daumen, und ziehen Sie den Controller vorsichtig einige Zentimeter aus dem Gehäuse.
Seite 24 Flügelschraube Controller-Modulabdeckung. 7. Heben Sie die Luftkanalabdeckung heraus.
Seite 25 Schritt 2: Ersetzen Sie die Startmedien Sie finden das ausgefallene Bootmedium im Controller-Modul, indem Sie den Luftkanal am Controller-Modul entfernen, bevor Sie das Boot-Medium ersetzen können. Um die Schraube zu entfernen, mit der die Bootsmedien befestigt sind, benötigen Sie einen #1 Magnetschraubendreher.
Seite 26 Entfernen Sie die Schraube, mit der das Boot-Medium am Motherboard im Controller-Modul befestigt ist. Heben Sie die Boot-Medien aus dem Controller-Modul. 2. Entfernen Sie die Schraube mit dem #1-Magnetschraubendreher aus dem gestörten Boot-Medium und legen Sie sie sicher auf den Magneten. 3.
Seite 27 Image können Sie im Abschnitt „Downloads“ auf der NetApp Support-Website herunterladen ◦ Wenn NVE aktiviert ist, laden Sie das Image mit NetApp Volume Encryption herunter, wie in der Download-Schaltfläche angegeben. ◦ Wenn NVE nicht aktiviert ist, laden Sie das Image ohne NetApp Volume Encryption herunter, wie im Download-Button dargestellt.
Seite 28 g. Schließen Sie die Abdeckung des Controller-Moduls, und ziehen Sie die Daumenschraube fest.
Seite 29 Controller-Modulabdeckung Flügelschraube h. Richten Sie das Ende des Controller-Moduls an der Öffnung im Gehäuse aus, und drücken Sie dann vorsichtig das Controller-Modul zur Hälfte in das System. i. Schließen Sie das Netzkabel an das Netzteil an, und setzen Sie den Netzkabelhalter wieder ein. j.
Seite 30 ▪ netmask Ist die Netzwerkmaske des Management-Netzwerks, die mit dem HA-Partner verbunden ist. ▪ Ist das Gateway für das Netzwerk. gateway ▪ dns_addr Ist die IP-Adresse eines Namensservers in Ihrem Netzwerk. ▪ Der Domain Name (DNS) ist der Domain-Name. dns_domain Wenn Sie diesen optionalen Parameter verwenden, benötigen Sie keinen vollqualifizierten Domänennamen in der Netzboot-Server-URL.
Seite 31 Wenn Ihr System… Dann… Keine Netzwerkverbindung a. Drücken Sie Wenn Sie aufgefordert werden, die Backup- Konfiguration wiederherzustellen. b. Starten Sie das System neu, wenn Sie dazu aufgefordert werden. c. Wählen Sie im angezeigten Menü die Option Flash aktualisieren aus Backup config (Flash synchronisieren) aus. Wenn Sie aufgefordert werden, mit der Aktualisierung fortzufahren, drücken Sie y.
Seite 32 Wiederherstellung von OKM, NSE und NVE nach Bedarf – ASA C250 Sobald Umgebungsvariablen geprüft werden, müssen Sie spezifische Schritte für Systeme mit aktiviertem Onboard Key Manager (OKM), NetApp Storage Encryption (NSE) oder NetApp Volume Encryption (NVE) durchführen. 1. Bestimmen Sie den Abschnitt, den Sie zum Wiederherstellen Ihrer OKM-, NSE- oder NVE-Konfigurationen verwenden sollten: Wenn NSE oder NVE zusammen mit Onboard Key Manager aktiviert sind, müssen Sie...
Seite 33 ◦ Wenn NSE oder NVE aktiviert sind und der Onboard Key Manager aktiviert ist, wechseln Sie zu wenn Onboard Key Manager aktiviert ist. ◦ Wenn NSE oder NVE für ONTAP 9.6 aktiviert sind, finden Sie unter Stellen Sie NSE/NVE auf Systemen mit ONTAP 9.6 und höher wieder her.
Seite 34 ------------------------------- BACKUP-------------------------------------- TmV0QXBwIETERTABCbGaiAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA . . . H4nPQM0nrDRYRa9SCv8AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAA AAAAAAAAAAAAAAAAAAAAAAAAA --------------------------------- END-BACKUP-------------------------------------------------- 7. Wählen Sie im Startmenü die Option Normal Boot aus. Das System startet zum Warten auf Giveback… Eingabeaufforderung. 8. Überprüfen Sie, ob der Ziel-Controller bereit ist für die Rückgabe an den storage failover show Befehl.
Seite 35 d. Warten Sie 10 Minuten, bis der Schlüssel über das Cluster synchronisiert wird. 12. Stellen Sie das Konsolenkabel auf den Partner Controller um. 13. Geben Sie den Ziel-Controller mithilfe des zurück storage failover giveback -fromnode local Befehl. 14. Überprüfen Sie den Giveback-Status, 3 Minuten nachdem Berichte abgeschlossen wurden, mithilfe von Befehl.
Seite 36 13. Stellen Sie die automatische Rückgabe wieder her, wenn Sie die Funktion mithilfe von deaktivieren Befehl. storage failover modify -node local -auto-giveback true Geben Sie das fehlerhafte Teil an NetApp - ASA C250 zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück.
Seite 37 • Hierbei wird angenommen, dass Sie die Blende, NVMe-Laufwerke und Controller-Module in das neue Chassis verschieben und dass es sich bei dem Ersatzgehäuse um eine neue Komponente von NetApp handelt. • Dieser Vorgang ist störend. Für ein Cluster mit zwei Nodes tritt ein vollständiger Service-Ausfall und ein teilweiser Ausfall in einem Cluster mit mehreren Nodes auf.
Seite 38 8. Warten Sie, bis die einzelnen Controller angehalten sind, und zeigen Sie die LOADER- Eingabeaufforderung an. Was kommt als Nächstes? • Wenn es sich bei dem System um einen NetApp StorageGRID oder ONTAP S3 handelt, der als FabricPool-Cloud-Tier verwendet wird, lesen Sie nach diesem Herunterfahren das "Anleitung zur Problemlösung des Speichersystems wird ordnungsgemäß...
Seite 39 Schritt 1: Entfernen Sie die Controller-Module Um das Chassis auszutauschen, müssen Sie die Controller-Module aus dem alten Chassis entfernen. Verwenden Sie zum Austauschen des Gehäuses das folgende Video oder die tabellarischen Schritte. Es wird davon ausgegangen, dass die Blende entfernt und ausgetauscht wird: Animation: Ersetzen Sie das Gehäuse 1.
Seite 40 1. Entfernen Sie vorsichtig die Blende von der Vorderseite des Systems. 2. Entfernen Sie die Laufwerke: a. Drücken Sie die Entriegelungstaste oben auf der Trägerseite unter den LEDs. b. Ziehen Sie den Nockengriff in die vollständig geöffnete Position, um den Antrieb von der Mittelplatine zu lösen, und schieben Sie ihn dann vorsichtig aus dem Chassis heraus.
Seite 41 5. Wiederholen Sie die vorherigen Schritte, um den zweiten Controller im neuen Chassis zu installieren. Schließen Sie den Wiederherstellungs- und Austauschprozess ab - ASA C250 Sie müssen den HA-Status des Gehäuses überprüfen und das fehlerhafte Teil an NetApp zurücksenden, wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben.
Seite 42 4. Bringen Sie die Blende wieder an der Vorderseite des Systems an. Schritt 2: Rückgabe des fehlerhaften Teils an NetApp Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 43 gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie über ein SAN-System verfügen, müssen Sie Event-Meldungen ) für den beeinträchtigten Controller SCSI Blade überprüft haben cluster kernel-service show. Mit dem cluster kernel- Befehl (im erweiterten Modus von priv) werden der Knotenname, der Quorum-Status service show dieses Node, der Verfügbarkeitsstatus dieses Node und der Betriebsstatus dieses Node angezeigt.
Seite 44 Ersetzen Sie die Hardware des Controller-Moduls – ASA C250 Um die Hardware des Controller-Moduls zu ersetzen, müssen Sie den beeinträchtigten Controller entfernen, die FRU-Komponenten in das Ersatzcontrollermodul verschieben, das Ersatzcontrollermodul im Gehäuse installieren und das System dann in den Wartungsmodus booten. Schritt 1: Entfernen Sie das Controller-Modul Sie müssen das Controller-Modul aus dem Chassis entfernen, wenn Sie eine Komponente im Controller-Modul ersetzen.
Seite 45 Gehäuse heraus und legen Sie es auf eine flache, stabile Oberfläche. 6. Drehen Sie die Daumenschraube auf der Vorderseite des Controller-Moduls gegen den Uhrzeigersinn, und öffnen Sie die Abdeckung des Controller-Moduls. Flügelschraube Controller-Modulabdeckung. 7. Heben Sie die Luftkanalabdeckung heraus.
Seite 46 Schritt 2: Das Netzteil bewegen Wenn Sie ein Controller-Modul ersetzen, müssen Sie das Netzteil vom beeinträchtigten Controller-Modul in das Ersatzcontrollermodul verschieben. 1. Trennen Sie das Netzteil. 2. Öffnen Sie die Netzkabelhalterung, und ziehen Sie dann das Netzkabel vom Netzteil ab. 3.
Seite 47 Blaue Verriegelungslasche für die Stromversorgung Stromversorgung 5. Stellen Sie das Netzteil auf das neue Controller-Modul, und installieren Sie es. 6. Halten und richten Sie die Kanten des Netzteils mit beiden Händen an der Öffnung im Controller-Modul aus, und drücken Sie dann vorsichtig das Netzteil in das Controller-Modul, bis die Verriegelungslasche einrastet.
Seite 48 Lüftermodul 2. Schieben Sie das Lüftermodul in das Ersatzcontrollermodul, richten Sie die Kanten des Lüftermoduls an der Öffnung im Controller-Modul aus, und schieben Sie dann das Lüftermodul in. 3. Wiederholen Sie diese Schritte für die übrigen Lüftermodule. Schritt 4: Verschieben Sie die Startmedien Sie müssen das Startmediengerät vom beeinträchtigten Controller-Modul zum Ersatz-Controller-Modul bewegen.
Seite 49 Entfernen Sie die Schraube, mit der das Boot-Medium am Motherboard im beeinträchtigten Controller-Modul befestigt ist. Heben Sie die Startmedien aus dem beeinträchtigten Controller-Modul. 2. Entfernen Sie die Schraube mit dem #1-Magnetschraubendreher aus dem Startmedium und legen Sie sie sicher auf den Magneten. 3.
Seite 50 Installieren Sie jedes DIMM in demselben Steckplatz, in dem es im beeinträchtigten Controller- Modul belegt ist. 1. Schieben Sie die DIMM-Auswurfklammern langsam auf beiden Seiten des DIMM auseinander, und schieben Sie das DIMM aus dem Steckplatz. Halten Sie das DIMM an den Kanten, um einen Druck auf die Komponenten auf der DIMM- Leiterplatte zu vermeiden.
Seite 51 1. Suchen Sie die Mezzanine-Karten aus Ihrem Controller-Modul mit eingeschränkter Kartenfunktion und verschieben Sie sie. Entfernen Sie die Schrauben an der Vorderseite des Controller-Moduls. Lösen Sie die Schraube im Controller-Modul. Verschieben Sie die Mezzanine-Karte. 2. Trennen Sie alle Kabel, die mit der Mezzanine-Karte verbunden sind. Achten Sie darauf, dass Sie die Kabel so kennzeichnen, dass Sie wissen, woher sie stammen.
Seite 52 Beim Anziehen der Schraube auf der Mezzanine-Karte keine Kraft auftragen; Sie können sie knacken. 3. Wiederholen Sie diese Schritte, wenn sich im Controller-Modul eine weitere Zusatzkarte befindet. 4. Setzen Sie die SFP- oder QSFP-Module ein, die entfernt wurden, auf die Mezzanine-Karte. Schritt 7: Die NV-Batterie bewegen Beim Austausch des Controller-Moduls müssen Sie den NV-Akku vom beeinträchtigten Controller-Modul in das Ersatzcontrollermodul verschieben.
Seite 53 2. Suchen Sie den Batteriestecker, und drücken Sie den Clip auf der Vorderseite des Batteriesteckers, um den Stecker aus der Steckdose zu lösen. 3. Fassen Sie den Akku an, und drücken Sie die blaue Verriegelungslasche, die mit DRUCKTASTE gekennzeichnet ist, und heben Sie den Akku aus dem Halter und dem Controller-Modul heraus. 4.
Seite 54 Controller-Modulabdeckung Flügelschraube 3. Richten Sie das Ende des Controller-Moduls an der Öffnung im Gehäuse aus, und drücken Sie dann vorsichtig das Controller-Modul zur Hälfte in das System. Setzen Sie das Controller-Modul erst dann vollständig in das Chassis ein, wenn Sie dazu aufgefordert werden.
Seite 55 10. Lösen Sie Ihre Daumen von oben auf den Verriegelungs-Mechanismen und drücken Sie weiter, bis die Verriegelungen einrasten. Das Controller-Modul beginnt zu booten, sobald es vollständig im Gehäuse sitzt. Bereiten Sie sich darauf vor, den Bootvorgang zu unterbrechen. Das Controller-Modul sollte vollständig eingesetzt und mit den Kanten des Gehäuses bündig sein. Wiederherstellen und Überprüfen der Systemkonfiguration - ASA C250 Nach dem Austausch und dem Booten der Hardware im Wartungsmodus überprüfen Sie die Low-Level-Systemkonfiguration des Ersatz-Controllers und konfigurieren nach Bedarf...
Seite 56 entsprechend Ihrer Systemkonfiguration. 1. Überprüfen Sie im Wartungsmodus des neuen Controller-Moduls, ob alle Komponenten gleich angezeigt werden Bundesland: ha-config show Der HA-Status sollte für alle Komponenten identisch sein. 2. Wenn der angezeigte Systemzustand des Controller-Moduls nicht mit der Systemkonfiguration übereinstimmt, setzen Sie das ein Status für das Controller-Modul: ha-config modify controller ha-state...
Seite 57 Diese Vorgehensweise gilt nur für Systeme, auf denen ONTAP in einem HA-Paar ausgeführt wird. 1. Wenn sich der Controller Replacement im Wartungsmodus befindet (zeigt das an Eingabeaufforderung, *> beenden Sie den Wartungsmodus und gehen Sie zur LOADER-Eingabeaufforderung: halt 2. Booten Sie an der LOADER-Eingabeaufforderung am Replacement-Controller den Controller, und geben Sie ein Wenn Sie aufgrund einer nicht übereinstimmenden System-ID aufgefordert werden, die System- ID außer Kraft zu setzen:...
Seite 58 a. Geben Sie von dem ordnungsgemäßen Controller den Storage des ersetzten Controllers wieder: storage failover giveback -ofnode replacement_node_name Der Replacement -Controller nimmt den Storage wieder in Anspruch und führt den Startvorgang durch. Wenn Sie aufgrund einer nicht übereinstimmenden System-ID aufgefordert werden, die System-ID außer Kraft zu setzen, sollten Sie eingeben y.
Seite 59 Um den vollen Betrieb des Systems wiederherzustellen, müssen Sie die NetApp Storage Encryption-Konfiguration (falls erforderlich) wiederherstellen und Lizenzen für den neuen Controller installieren und das ausgefallene Teil an NetApp zurückgeben, wie in den mit dem Kit gelieferten RMA-Anweisungen beschrieben. Schritt 1: Installieren Sie Lizenzen für den Ersatz-Controller in ONTAP Sie müssen neue Lizenzen für den Node Replacement installieren, wenn der beeinträchtigte Knoten ONTAP-...
Seite 60 Wenn eine der LIFs als falsch aufgeführt ist, stellen Sie sie auf ihre Home-Ports zurück: network interface revert -vserver * -lif * 2. Registrieren Sie die Seriennummer des Systems beim NetApp Support. ◦ Wenn AutoSupport aktiviert ist, senden Sie eine AutoSupport Nachricht, um die Seriennummer zu registrieren.
Seite 61 Schritt 3: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite. Ersetzen Sie ein DIMM-Modul – ASA C250 Sie müssen ein DIMM im Controller-Modul ersetzen, wenn Ihr System eine steigende...
Seite 62 Wenn der eingeschränkte Dann… Controller angezeigt wird… Die LOADER- Fahren Sie mit dem nächsten Schritt fort. Eingabeaufforderung Warten auf Giveback… Drücken Sie Strg-C, und antworten Sie dann Wenn Sie dazu aufgefordert werden. Eingabeaufforderung für das Übernehmen oder stoppen Sie den beeinträchtigten Regler von der System oder Passwort gesunden Steuerung: storage failover takeover -ofnode...
Seite 63 Hebel Verriegelungsmechanismus 5. Fassen Sie die Seiten des Controller-Moduls mit beiden Händen an, ziehen Sie es vorsichtig aus dem Gehäuse heraus und legen Sie es auf eine flache, stabile Oberfläche. 6. Drehen Sie die Daumenschraube auf der Vorderseite des Controller-Moduls gegen den Uhrzeigersinn, und öffnen Sie die Abdeckung des Controller-Moduls.
Seite 64 Schritt 3: Ersetzen Sie ein DIMM Zum Austauschen eines DIMM-Moduls müssen Sie das DIMM-Modul mithilfe des DIMM-MAP-Etiketts oben am Luftkanal lokalisieren und es anschließend gemäß den einzelnen Schritten austauschen. Verwenden Sie das folgende Video oder die tabellarischen Schritte, um ein DIMM zu ersetzen: Animation - Ersetzen Sie ein DIMM 1.
Seite 65 2. Beachten Sie die Ausrichtung des DIMM-Moduls in der Buchse, damit Sie das ErsatzDIMM in die richtige Ausrichtung einsetzen können. 3. Schieben Sie die DIMM-Auswurfklammern langsam auf beiden Seiten des DIMM auseinander, und schieben Sie das DIMM aus dem Steckplatz. 4.
Seite 66 1. Wenn Sie dies noch nicht getan haben, den Luftkanal einbauen. 2. Schließen Sie die Abdeckung des Controller-Moduls, und ziehen Sie die Daumenschraube fest.
Seite 67 Controller-Modulabdeckung Flügelschraube 3. Setzen Sie das Controller-Modul in das Chassis ein: a. Stellen Sie sicher, dass die Arms des Verriegelungsmechanismus in der vollständig ausgestreckten Position verriegelt sind. b. Richten Sie das Controller-Modul mit beiden Händen aus und schieben Sie es vorsichtig in die Arms des Verriegelungsmechanismus, bis es anhält.
Seite 68 Sie schließen die übrigen Kabel später in diesem Verfahren an das Controller-Modul an. Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 69 Option 1: SSD ersetzen Schritte 1. Wenn Sie dem Ersatzlaufwerk den Besitz eines Laufwerks manuell zuweisen möchten, müssen Sie das Ersatzlaufwerk für die automatische Laufwerkszuweisung deaktivieren, sofern dieses aktiviert ist Sie weisen den Antriebseigentum manuell zu und aktivieren dann die automatische Laufwerkszuweisung später in diesem Verfahren.
Seite 70 -node node_name -autoassign on Sie müssen die automatische Laufwerkszuweisung auf beiden Controller-Modulen erneut aktivieren. 10. Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Wenden Sie sich an den technischen Support unter "NetApp Support", 888-463-8277 (Nordamerika), 00-800-44-638277 (Europa) oder +800-800-80-800 (Asien/Pazifik) wenn Sie die RMA-Nummer oder zusätzliche Hilfe beim Ersatzverfahren benötigen.
Seite 71 option modify -node node_name -autoassign off Sie müssen die automatische Laufwerkszuweisung auf beiden Controller-Modulen deaktivieren. 2. Richtig gemahlen. 3. Entfernen Sie vorsichtig die Blende von der Vorderseite der Plattform. 4. Identifizieren Sie das ausgefallene Laufwerk über die Warnmeldung der Systemkonsole und die LED für den Fehler-LED am Laufwerk 5.
Seite 72 -node node_name -autoassign on Sie müssen die automatische Laufwerkszuweisung auf beiden Controller-Modulen erneut aktivieren. 13. Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Wenden Sie sich an den technischen Support unter "NetApp Support", 888-463-8277 (Nordamerika), 00-800-44-638277 (Europa) oder +800-800-80-800 (Asien/Pazifik) wenn Sie die RMA-Nummer oder zusätzliche Hilfe beim Ersatzverfahren benötigen.
Seite 73 1. Wenn AutoSupport aktiviert ist, können Sie die automatische Case-Erstellung durch Aufrufen einer AutoSupport Meldung unterdrücken: system node autosupport invoke -node * -type all -message MAINT=<# of hours>h Die folgende AutoSupport Meldung unterdrückt die automatische Erstellung von Cases für zwei Stunden: cluster1:>...
Seite 74 Hebel Verriegelungsmechanismus 5. Fassen Sie die Seiten des Controller-Moduls mit beiden Händen an, ziehen Sie es vorsichtig aus dem Gehäuse heraus und legen Sie es auf eine flache, stabile Oberfläche. 6. Drehen Sie die Daumenschraube auf der Vorderseite des Controller-Moduls gegen den Uhrzeigersinn, und öffnen Sie die Abdeckung des Controller-Moduls.
Seite 75 Flügelschraube Controller-Modulabdeckung Schritt 3: Ersetzen Sie einen Lüfter Entfernen Sie zum Austauschen eines Lüfters das fehlerhafte Lüftermodul und ersetzen Sie es durch ein neues Lüftermodul. Verwenden Sie das folgende Video oder die tabellarischen Schritte, um einen Lüfter zu ersetzen: Animation: Ersetzen Sie einen Lüfter 1.
Seite 76 Systemgehäuse neu installieren und starten. 1. Schließen Sie die Abdeckung des Controller-Moduls, und ziehen Sie die Daumenschraube fest. Controller-Modulabdeckung Flügelschraube 2. Setzen Sie das Controller-Modul in das Chassis ein: a. Stellen Sie sicher, dass die Arms des Verriegelungsmechanismus in der vollständig ausgestreckten Position verriegelt sind.
Seite 77 -node local -auto-giveback true Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 78 Die folgende AutoSupport Meldung unterdrückt die automatische Erstellung von Cases für zwei Stunden: cluster1:> system node autosupport invoke -node * -type all -message MAINT=2h 2. Deaktivieren Sie das automatische Giveback von der Konsole des gesunden Controllers: storage failover modify –node local -auto-giveback false Wenn Sie sehen Möchten Sie Auto-Giveback deaktivieren?, geben Sie ein y.
Seite 79 Hebel Verriegelungsmechanismus 5. Fassen Sie die Seiten des Controller-Moduls mit beiden Händen an, ziehen Sie es vorsichtig aus dem Gehäuse heraus und legen Sie es auf eine flache, stabile Oberfläche. 6. Drehen Sie die Daumenschraube auf der Vorderseite des Controller-Moduls gegen den Uhrzeigersinn, und öffnen Sie die Abdeckung des Controller-Moduls.
Seite 80 Flügelschraube Controller-Modulabdeckung. Schritt 3: Tauschen Sie eine Mezzanine-Karte aus oder installieren Sie sie Um eine Zusatzkarte zu ersetzen, müssen Sie die Karte mit eingeschränkter Karte entfernen und die Ersatzkarte installieren. Um eine Mezzanine-Karte zu installieren, müssen Sie die Frontplatte entfernen und die neue Karte installieren.
Seite 81 Entfernen Sie die Schrauben an der Vorderseite des Controller-Moduls. Lösen Sie die Schraube im Controller-Modul. Entfernen Sie die Mezzanine-Karte. a. Trennen Sie alle Kabel, die mit der Mezzanine-Karte verbunden sind, von der Steckdose. Achten Sie darauf, dass Sie die Kabel so kennzeichnen, dass Sie wissen, woher sie stammen. b.
Seite 82 Steckdose und legen Sie sie beiseite. f. Entfernen Sie die Ersatzkarte aus dem antistatischen Versandbeutel, und richten Sie sie an der Innenseite des Controller-Moduls aus. g. Richten Sie die Ersatzkarte vorsichtig an der entsprechenden Stelle aus. h. Setzen Sie mit dem #1-Magnetschraubendreher die Schrauben an der Vorderseite des Controller- Moduls und der Mezzanine-Karte ein und ziehen Sie sie fest.
Seite 83 Controller-Modulabdeckung Flügelschraube 2. Setzen Sie das Controller-Modul in das Chassis ein: a. Stellen Sie sicher, dass die Arms des Verriegelungsmechanismus in der vollständig ausgestreckten Position verriegelt sind. b. Richten Sie das Controller-Modul mit beiden Händen aus und schieben Sie es vorsichtig in die Arms des Verriegelungsmechanismus, bis es anhält.
Seite 84 -node local -auto-giveback true Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 85 Wenn Sie sehen Möchten Sie Auto-Giveback deaktivieren?, geben Sie ein y. 3. Nehmen Sie den beeinträchtigten Controller zur LOADER-Eingabeaufforderung: Wenn der eingeschränkte Dann… Controller angezeigt wird… Die LOADER- Fahren Sie mit dem nächsten Schritt fort. Eingabeaufforderung Warten auf Giveback… Drücken Sie Strg-C, und antworten Sie dann Wenn Sie dazu aufgefordert werden.
Seite 86 Hebel Verriegelungsmechanismus 5. Fassen Sie die Seiten des Controller-Moduls mit beiden Händen an, ziehen Sie es vorsichtig aus dem Gehäuse heraus und legen Sie es auf eine flache, stabile Oberfläche. 6. Drehen Sie die Daumenschraube auf der Vorderseite des Controller-Moduls gegen den Uhrzeigersinn, und öffnen Sie die Abdeckung des Controller-Moduls.
Seite 87 Flügelschraube Controller-Modulabdeckung. Schritt 3: Ersetzen Sie die NVMEM-Batterie Zum Austausch der NVMEM-Batterie müssen Sie den ausgefallenen Akku aus dem Controller-Modul entfernen und die Ersatzbatterie in das Controller-Modul installieren. Verwenden Sie das folgende Video oder die tabellarischen Schritte, um die NVMEM-Batterie zu ersetzen: Animation –...
Seite 88 Drücken Sie den Clip auf der Vorderseite des Batteriesteckers. Trennen Sie das Akkukabel von der Steckdose. Fassen Sie den Akku an, und drücken Sie die blaue Verriegelungslasche, die mit DRUCKTASTE markiert ist. Heben Sie den Akku aus dem Halter und dem Controller-Modul. 2.
Seite 89 Batteriehalter aus. 5. Setzen Sie den NV-Batteriestecker für den Austausch in die Buchse ein. 6. Schieben Sie den Akku entlang der Seitenwand aus Metall nach unten, bis die Halterungen an der Seitenwand in die Steckplätze am Akkupack einhaken und der Akkupack einrastet und in die Öffnung an der Seitenwand einrastet.
Seite 90 Sie schließen die übrigen Kabel später in diesem Verfahren an das Controller-Modul an. Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 91 Option 1: Wechselstromnetzteil ersetzen Verwenden Sie das folgende Video oder die tabellarischen Schritte, um das Netzteil zu ersetzen: Animation: Ersetzen Sie das Netzteil 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Identifizieren Sie das Netzteil, das Sie ersetzen möchten, basierend auf Konsolenfehlermeldungen oder durch die rote Fehler-LED am Netzteil.
Seite 92 Sobald das Netzteil wieder mit Strom versorgt wird, sollte die Status-LED grün leuchten. 7. Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 93 Sobald das Netzteil wieder mit Strom versorgt wird, sollte die Status-LED grün leuchten. 7. Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 94 Über diese Aufgabe • Wenn Sie über ein SAN-System verfügen, müssen Sie Event-Meldungen ) für den beeinträchtigten Controller SCSI Blade überprüft haben show. Mit dem cluster kernel-service cluster kernel- Befehl (im erweiterten Modus von priv) werden der Knotenname, der Quorum-Status service show dieses Node, der Verfügbarkeitsstatus dieses Node und der Betriebsstatus dieses Node angezeigt.
Seite 95 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Trennen Sie die Netzteile des Controller-Moduls von der Quelle. 3. Lösen Sie die Netzkabelhalter, und ziehen Sie anschließend die Kabel von den Netzteilen ab. 4. Setzen Sie den Zeigefinger in den Verriegelungsmechanismus auf beiden Seiten des Controller-Moduls ein, drücken Sie den Hebel mit dem Daumen, und ziehen Sie den Controller vorsichtig einige Zentimeter aus dem Gehäuse.
Seite 96 Flügelschraube Controller-Modulabdeckung. 7. Heben Sie die Luftkanalabdeckung heraus.
Seite 97 Schritt 3: Ersetzen Sie die RTC-Batterie Um die RTC-Batterie zu ersetzen, suchen Sie sie im Controller, und befolgen Sie die einzelnen Schritte. Verwenden Sie das folgende Video oder die tabellarischen Schritte, um den RTC-Akku zu ersetzen: Animation - Ersetzen der RTC-Batterie 1.
Seite 98 Ziehen Sie vorsichtig die Lasche vom Batteriegehäuse weg. Achtung: das Herausziehen des Tabs könnte die Lasche verdrängen. Heben Sie den Akku an. Hinweis: notieren Sie sich die Polarität der Batterie. Der Akku sollte ausgeworfen werden. Die Batterie wird ausgeworfen. 2. Entfernen Sie den Ersatzakku aus dem antistatischen Versandbeutel. 3.
Seite 99 Schieben Sie die Batterie mit der positiven Polarität nach oben unter die Lasche des Batteriegehäuses. Schieben Sie den Akku vorsichtig in die richtige Position, und vergewissern Sie sich, dass er mit der Lasche am Gehäuse befestigt ist. Wenn Sie ihn aggressiv einschieben, kann sich der Akku erneut auswerfen. 4.
Seite 100 -node local -auto-giveback true Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 101 Die Kurzanleitung enthält grafische Anweisungen für eine typische Installation Ihres Systems, von Rack und Verkabelung bis zum ersten Systemstart. Gehen Sie wie folgt vor, wenn Sie mit der Installation von NetApp-Systemen vertraut sind. Verwenden Sie die "Installations- und Setup-Anweisungen für AFF C400".
Seite 102 Ausführliche Anleitung - ASA C400 Dieser Leitfaden enthält detaillierte Schritt-für-Schritt-Anleitungen zur Installation eines typischen NetApp Systems. In diesem Handbuch finden Sie weitere detaillierte Installationsanweisungen. Wenn Sie über eine MetroCluster-Konfiguration verfügen, verwenden Sie den MetroCluster-Installationsinhalt. "MetroCluster-Dokumentation" Schritt 1: Installation vorbereiten Um Ihr System zu installieren, müssen Sie ein Konto erstellen, das System registrieren und Lizenzschlüssel abrufen.
Seite 103 Stromkabel Keine Angabe System einschalten 4. Lesen Sie den NetApp ONTAP Configuration Guide und sammeln Sie die in diesem Leitfaden aufgeführten Informationen. "ONTAP Konfigurationsleitfaden" Schritt 2: Installieren Sie die Hardware Sie müssen das System je nach Bedarf in einem 4-Säulen-Rack oder NetApp Systemschrank installieren.
Seite 104 Ausrichtung der Karteninstallation überprüfen (bei C400 befindet sich der PCIe-Anschlusssockel auf der linken Seite des Kartensteckplatzes), und dann in NetApp Hardware Universe nach der Teilenummer nach der Karte suchen. Zeigt eine Grafik der Blende mit den Port-Etiketten. Sie können die Teilenummer der Karte über den Befehl sysconfig -a oder auf der Packliste des Systems finden.
Seite 105 Option 1: Verkabeln eines 2-Node-Clusters ohne Switches Die Cluster Interconnect- und HA-Ports eines Controller-Moduls sind mit dem Partner-Controller-Modul verbunden. Die optionalen Daten-Ports, optionalen NIC-Karten und Management-Ports der Controller- Module werden mit Switches verbunden. Bevor Sie beginnen Sie müssen sich an den Netzwerkadministrator wenden, um Informationen über das Anschließen des Systems an die Switches zu erhalten.
Seite 106 2. Gehen Sie zu Schritt 4: Controller mit Laufwerk-Shelfs verkabeln Anleitung zur Verkabelung des Festplatten-Shelf Option 2: Kabel ein geschalteter Cluster Controller Module Cluster Interconnect und HA Ports sind mit dem Cluster/HA Switch verbunden. Die optionalen Datenports, optionalen NIC-Karten, Mezzanine-Karten und Management-Ports sind mit Switches verbunden.
Seite 107 Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann. Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und versuchen Sie es erneut. Schritte 1. Schließen Sie die Verkabelung zwischen den Controllern und den Switches anhand der Abbildung ab: 2.
Seite 108 Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann. Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und versuchen Sie es erneut. Schritte 1. Verwenden Sie die folgende Abbildung, um Ihre Controller mit einem einzelnen Festplatten-Shelf zu verkabeln.
Seite 109 Schritte 1. Verwenden Sie die folgende Abbildung, um Ihre Controller mit zwei Laufwerk-Shelfs zu verkabeln. 2. Gehen Sie zu Schritt 5: System-Setup und -Konfiguration abschließen Zum Abschließen der Einrichtung und Konfiguration des Systems. Schritt 5: System-Setup und -Konfiguration abschließen Die Einrichtung und Konfiguration des Systems kann mithilfe der Cluster-Erkennung nur mit einer Verbindung zum Switch und Laptop abgeschlossen werden.
Seite 110 Doppelklicken Sie auf das ONTAP-Symbol, und akzeptieren Sie alle auf dem Bildschirm angezeigten Zertifikate. XXXXX ist die Seriennummer des Systems für den Ziel-Node. System Manager wird geöffnet. 2. Mit der systemgesteuerten Einrichtung konfigurieren Sie das System anhand der im NetApp ONTAP Configuration Guide erfassten Daten. "ONTAP Konfigurationsleitfaden"...
Seite 111 Registrieren Sie das System. "NetApp Produktregistrierung" c. Laden Sie Active IQ Config Advisor herunter. "NetApp Downloads: Config Advisor" 4. Überprüfen Sie den Systemzustand Ihres Systems, indem Sie Config Advisor ausführen. 5. Wechseln Sie nach Abschluss der Erstkonfiguration mit dem "ONTAP ONTAP System Manager;...
Seite 112 Rufen Sie die Node-Management-IP-Adresse im Browser auf. Das Format für die Adresse ist https://x.x.x.x. b. Konfigurieren Sie das System mit den im NetApp ONTAP Configuration Guide erfassten Daten. "ONTAP Konfigurationsleitfaden" 6. Richten Sie Ihr Konto ein und laden Sie Active IQ Config Advisor herunter: a.
Seite 113 Komponenten durchführen. Boot-Medien Das Startmedium speichert einen primären und sekundären Satz von Boot-Image-Dateien, die das System beim Booten verwendet. Chassis Das Chassis ist das physische Gehäuse, in dem alle Controller-Komponenten wie Controller-/CPU-Einheit, Stromversorgung und I/O-Vorgänge untergebracht sind Controller Ein Controller besteht aus einer Hauptplatine, Firmware und Software. Er steuert die Laufwerke und implementiert die ONTAP-Funktionen.
Seite 114 ◦ Wenn der Controller mit eingeschränkter Einstellung an der LOADER-Eingabeaufforderung steht und Teil der HA-Konfiguration ist, melden Sie sich als an Auf dem gesunden Controller. admin ◦ Wenn sich der beeinträchtigte Controller in einer eigenständigen Konfiguration befindet und an DER LOADER-Eingabeaufforderung angezeigt wird, wenden Sie sich an "mysupport.netapp.com".
Seite 115 Prüfen Sie NVE oder NSE auf Systemen mit ONTAP 9.6 und höher Vor dem Herunterfahren des beeinträchtigten Controllers müssen Sie überprüfen, ob im System NetApp Volume Encryption (NVE) oder NetApp Storage Encryption (NSE) aktiviert ist. In diesem Fall müssen Sie die Konfiguration überprüfen.
Seite 116 Stellen Sie die Authentifizierungsschlüssel für das externe Verschlüsselungsmanagement auf allen Nodes im Cluster wieder her: security key-manager external restore Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte entspricht Für alle Authentifizierungsschlüssel:...
Seite 117 Stellen Sie die Authentifizierungsschlüssel für das externe Verschlüsselungsmanagement auf allen Nodes im Cluster wieder her: security key-manager external restore Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte entspricht Für alle Authentifizierungsschlüssel:...
Seite 118 Geben Sie den integrierten Sicherheitsschlüssel-Manager Sync-Befehl ein: security key-manager onboard sync Geben Sie an der Eingabeaufforderung die 32-stellige alphanumerische Onboard-Passphrase des Kunden ein. Falls die Passphrase nicht angegeben werden kann, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie die In der Spalte wird angezeigt Für alle Authentifizierungsschlüssel:...
Seite 119 Wenn der eingeschränkte Dann… Controller angezeigt wird… Eingabeaufforderung des Übernehmen oder stoppen Sie den beeinträchtigten Regler von der Systems oder Passwort gesunden Steuerung: storage failover takeover -ofnode (Systempasswort eingeben) impaired_node_name Wenn der Regler „beeinträchtigt“ auf Zurückgeben wartet… anzeigt, drücken Sie Strg-C, und antworten Sie dann y. 2.
Seite 120 Wenn der eingeschränkte Dann… Controller angezeigt wird… Die LOADER- Fahren Sie mit dem nächsten Schritt fort. Eingabeaufforderung Warten auf Giveback… Drücken Sie Strg-C, und antworten Sie dann Wenn Sie dazu aufgefordert werden. Eingabeaufforderung des Übernehmen oder stoppen Sie den beeinträchtigten Regler von der Systems oder Passwort gesunden Steuerung: storage failover takeover -ofnode...
Seite 121 controller_A_1::> metrocluster heal -phase aggregates [Job 130] Job succeeded: Heal Aggregates is successful. Wenn die Heilung ein Vetorecht ist, haben Sie die Möglichkeit, das zurückzugeben metrocluster heal Befehl mit dem -override-vetoes Parameter. Wenn Sie diesen optionalen Parameter verwenden, überschreibt das System alle weichen Vetos, die die Heilung verhindern. 4.
Seite 122 mcc1A::> metrocluster operation show Operation: heal-root-aggregates State: successful Start Time: 7/29/2016 20:54:41 End Time: 7/29/2016 20:54:42 Errors: - 8. Trennen Sie am Controller-Modul mit eingeschränkter Betriebsstörung die Netzteile. Ersetzen Sie das Startmedium – ASA C400 Zum Austauschen des Startmediums müssen Sie das beeinträchtigte Controller-Modul entfernen, das Ersatzstartmedium installieren und das Boot-Image auf ein USB-Flash- Laufwerk übertragen.
Seite 123 Für Ihr System auf der NetApp Support Site. Sie müssen sich auf der NetApp Support Site anmelden, um das Statement of Volatility für Ihr System anzuzeigen. Sie können die Startmedien mit der folgenden Animation, Illustration oder den schriftlichen Schritten ersetzen.
Seite 124 Verriegelungslaschen Schieben Sie den Luftkanal zur Rückseite der Steuerung Luftkanal nach oben drehen a. Drücken Sie die Verriegelungslaschen an den Seiten des Luftkanals in Richtung der Mitte des Controller-Moduls. b. Schieben Sie den Luftkanal zur Rückseite des Controller-Moduls, und drehen Sie ihn dann nach oben in seine vollständig geöffnete Position.
Seite 125 Drücken Sie die blaue Taste Startmedien nach oben drehen und aus dem Sockel entfernen a. Drücken Sie die blaue Taste am Ende des Startmediums, bis der Lip auf dem Boot-Medium die blaue Taste löscht. b. Drehen Sie das Startmedium nach oben, und ziehen Sie das Startmedium vorsichtig aus dem Sockel. 3.
Seite 126 • Eine Kopie der gleichen Bildversion von ONTAP wie der beeinträchtigte Controller. Das entsprechende Image können Sie im Abschnitt „Downloads“ auf der NetApp Support-Website herunterladen ◦ Wenn NVE aktiviert ist, laden Sie das Image mit NetApp Volume Encryption herunter, wie in der Download-Schaltfläche angegeben.
Seite 127 Denken Sie beim Neuinstallieren der Medienkonverter (SFPs oder QSFPs) daran, wenn sie entfernt wurden. 5. Schließen Sie das Netzkabel an das Netzteil an, und setzen Sie den Netzkabelhalter wieder ein. 6. Stecken Sie das USB-Flash-Laufwerk in den USB-Steckplatz des Controller-Moduls. Stellen Sie sicher, dass Sie das USB-Flash-Laufwerk in den für USB-Geräte gekennzeichneten Steckplatz und nicht im USB-Konsolenport installieren.
Seite 128 Option 1: Die meisten Systeme Sie müssen das ONTAP-Image vom USB-Laufwerk starten, das Dateisystem wiederherstellen und die Umgebungsvariablen überprüfen. Dieses Verfahren gilt für Systeme, die sich nicht in einer MetroCluster Konfiguration mit zwei Nodes befinden. Schritte 1. Starten Sie von der LOADER-Eingabeaufforderung das Recovery-Image vom USB-Flash-Laufwerk: boot_recovery Das Bild wird vom USB-Flash-Laufwerk heruntergeladen.
Seite 129 Befehl. environment-variable-name changed-value d. Speichern Sie Ihre Änderungen mit dem Befehl. savenv 5. Das nächste hängt von Ihrer Systemkonfiguration ab: ◦ Wenn keymanager, NSE oder NVE in Ihrem System integriert sind, finden Sie unter Stellen Sie OKM, NSE und NVE nach Bedarf wieder her ◦...
Seite 130 a. Drücken Sie Wenn Sie aufgefordert werden, die Backup-Konfiguration wiederherzustellen. b. Drücken Sie Wenn Sie aufgefordert werden, einen Neustart durchzuführen, um die neu installierte Software zu verwenden. Sie sollten darauf vorbereitet sein, den Bootvorgang zu unterbrechen, wenn Sie dazu aufgefordert werden.
Seite 131 Wiederherstellung von OKM, NSE und NVE nach Bedarf – ASA C400 Sobald Umgebungsvariablen geprüft werden, müssen Sie spezifische Schritte für Systeme mit aktiviertem Onboard Key Manager (OKM), NetApp Storage Encryption (NSE) oder NetApp Volume Encryption (NVE) durchführen. 1. Bestimmen Sie den Abschnitt, den Sie zum Wiederherstellen Ihrer OKM-, NSE- oder NVE-Konfigurationen verwenden sollten: Wenn NSE oder NVE zusammen mit Onboard Key Manager aktiviert sind, müssen Sie...
Seite 132 Stellen Sie NVE oder NSE wieder her, wenn Onboard Key Manager aktiviert ist Schritte 1. Schließen Sie das Konsolenkabel an den Ziel-Controller an. 2. Verwenden Sie die Befehl an der LOADER-Eingabeaufforderung zum Booten des boot_ontap Controllers. 3. Überprüfen Sie die Konsolenausgabe: Wenn die Konsole angezeigt Dann…...
Seite 133 Das System startet zum Warten auf Giveback… Eingabeaufforderung. 8. Überprüfen Sie, ob der Ziel-Controller bereit ist für die Rückgabe an den storage failover show Befehl. 9. GiveBack nur der CFO sammelt mit dem storage failover giveback -fromnode local -only Befehl. -cfo-aggregates true ◦...
Seite 134 16. Bewegen Sie das Konsolenkabel auf den Ziel-Controller, und führen Sie den aus version -v Befehl zum Prüfen der ONTAP-Versionen. 17. Stellen Sie die automatische Rückgabe wieder her, wenn Sie die Funktion mithilfe von deaktivieren Befehl. storage failover modify -node local -auto-giveback true Stellen Sie NSE/NVE auf Systemen mit ONTAP 9.6 und höher wieder her Schritte 1.
Seite 135 13. Stellen Sie die automatische Rückgabe wieder her, wenn Sie die Funktion mithilfe von deaktivieren Befehl. storage failover modify -node local -auto-giveback true Senden Sie das fehlerhafte Teil an NetApp - ASA C400 zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück.
Seite 136 Bevor Sie beginnen • Stoppen Sie den Zugriff aller Clients/Hosts auf Daten auf dem NetApp System. • Externe Sicherungsaufträge werden angehalten. • Stellen Sie sicher, dass Sie über die erforderlichen Berechtigungen und Anmeldeinformationen verfügen: ◦ Lokale Administratoranmeldeinformationen für ONTAP.
Seite 137 8. Warten Sie, bis die einzelnen Controller angehalten sind, und zeigen Sie die LOADER- Eingabeaufforderung an. Was kommt als Nächstes? • Wenn es sich bei dem System um einen NetApp StorageGRID oder ONTAP S3 handelt, der als FabricPool-Cloud-Tier verwendet wird, lesen Sie nach diesem Herunterfahren das "Anleitung zur Problemlösung des Speichersystems wird ordnungsgemäß...
Seite 138 Wenn die eingeschränkte Dann… Steuerung… Nicht automatisch umgeschaltet Einen geplanten Umschaltvorgang vom gesunden Controller durchführen: metrocluster switchover Hat nicht automatisch Überprüfen Sie die Veto-Meldungen, und beheben Sie das Problem, umgeschaltet, haben Sie wenn möglich, und versuchen Sie es erneut. Wenn das Problem nicht versucht, mit dem zu wechseln behoben werden kann, wenden Sie sich an den technischen Support.
Seite 139 mcc1A::> metrocluster heal -phase root-aggregates [Job 137] Job succeeded: Heal Root Aggregates is successful Wenn die Heilung ein Vetorecht ist, haben Sie die Möglichkeit, das zurückzugeben metrocluster heal Befehl mit dem Parameter -override-vetoes. Wenn Sie diesen optionalen Parameter verwenden, überschreibt das System alle weichen Vetos, die die Heilung verhindern. 7.
Seite 140 Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. 7. Stellen Sie das Controller-Modul an einer sicheren Stelle beiseite, und wiederholen Sie diese Schritte für das andere Controller-Modul im Gehäuse. Schritt 2: Bewegen Sie die Lüfter Um die Lüftermodule beim Austausch des Gehäuses in das Ersatzgehäuse zu verschieben, müssen Sie eine bestimmte Sequenz von Aufgaben durchführen.
Seite 141 6. Befestigen Sie die Vorderseite des Chassis mit den Schrauben, die Sie vom alten Chassis entfernt haben, am Rack oder am Systemschrank des Geräts. 7. Falls noch nicht geschehen, befestigen Sie die Blende. Schritt 4: Installieren Sie die Controller-Module Nachdem Sie die Controller-Module in das neue Gehäuse installiert haben, müssen Sie es booten. Bei HA-Paaren mit zwei Controller-Modulen im selben Chassis ist die Sequenz, in der Sie das Controller- Modul installieren, besonders wichtig, da sie versucht, neu zu booten, sobald Sie es vollständig im Chassis einsetzen.
Seite 142 Schließen Sie den Wiederherstellungs- und Austauschprozess ab – ASA C400 Sie müssen den HA-Status des Gehäuses überprüfen und das fehlerhafte Teil an NetApp zurücksenden, wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben. Schritt: Überprüfen Sie den HA-Status des Chassis und legen Sie diesen fest Sie müssen den HA-Status des Chassis überprüfen und gegebenenfalls den Status entsprechend Ihrer...
Seite 143 cluster_B::> metrocluster node show Configuration Group Cluster Node State Mirroring Mode ----- ------- -------------- -------------- --------- -------------------- cluster_A controller_A_1 configured enabled heal roots completed cluster_B controller_B_1 configured enabled waiting for switchback recovery 2 entries were displayed. 2. Überprüfen Sie, ob die Neusynchronisierung auf allen SVMs abgeschlossen ist: metrocluster vserver show 3.
Seite 144 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Schritt 3: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 145 Option 1: Die meisten Systeme Um den beeinträchtigten Controller herunterzufahren, müssen Sie den Status des Controllers bestimmen und gegebenenfalls den Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie über ein SAN-System verfügen, müssen Sie Event-Meldungen ) für den beeinträchtigten Controller SCSI Blade überprüft haben show.
Seite 146 Wenn der eingeschränkte Dann… Controller angezeigt wird… Eingabeaufforderung für das Übernehmen oder stoppen Sie den beeinträchtigten Regler von System oder Passwort der gesunden Steuerung: storage failover takeover -ofnode impaired_node_name Wenn der Regler „beeinträchtigt“ auf Zurückgeben wartet… anzeigt, drücken Sie Strg-C, und antworten Sie dann y. Option 2: Controller befindet sich in einem MetroCluster mit zwei Nodes Um den beeinträchtigten Controller herunterzufahren, müssen Sie den Status des Controllers bestimmen und gegebenenfalls den Controller umschalten, damit der gesunde Controller weiterhin Daten aus dem...
Seite 147 Befehl mit dem Parameter. Wenn Sie diesen optionalen Parameter heal -override-vetoes verwenden, überschreibt das System alle weichen Vetos, die die Heilung verhindern. 4. Überprüfen Sie, ob der Vorgang mit dem befehl „MetroCluster Operation show“ abgeschlossen wurde. controller_A_1::> metrocluster operation show ...
Seite 148 Ersetzen Sie die Hardware des Controller-Moduls – ASA C400 Um die Hardware des Controller-Moduls zu ersetzen, müssen Sie den beeinträchtigten Controller entfernen, die FRU-Komponenten in das Ersatzcontrollermodul verschieben, das Ersatzcontrollermodul im Gehäuse installieren und das System dann in den Wartungsmodus booten. Schritt 1: Entfernen Sie das Controller-Modul Um auf Komponenten im Controller-Modul zuzugreifen, müssen Sie das Controller-Modul aus dem Gehäuse entfernen.
Seite 149 7. Stellen Sie das Controller-Modul auf eine stabile, flache Oberfläche. 8. Öffnen Sie am Ersatzsteuermodul den Luftkanal, und entfernen Sie die leeren Riser mithilfe der Animation, der Abbildung oder der schriftlichen Schritte aus dem Controller-Modul: Animation - Entfernen Sie die leeren Riser aus dem Ersatzcontroller-Modul Riser-Verriegelungen 1.
Seite 150 Netzteile in das Ersatzcontrollermodul zu verschieben. Animation - Verschieben der Netzteile 1. Entfernen Sie das Netzteil: Sperrklinke des Netzteils Netzkabelhalter 1. Drehen Sie den Nockengriff so, dass er zum Herausziehen der Stromversorgung aus dem Gehäuse verwendet werden kann. 2. Drücken Sie die blaue Verriegelungslasche, um das Netzteil aus dem Gehäuse zu lösen. 3.
Seite 151 Um Schäden am internen Stecker zu vermeiden, sollten Sie beim Einschieben der Stromversorgung in das System keine übermäßige Kraft verwenden. a. Wiederholen Sie die vorherigen Schritte für alle weiteren Netzteile. Schritt 3: Bewegen Sie den NVDIMM-Akku Um den NVDIMM-Akku vom Controller-Modul mit eingeschränkter Betriebsdauer auf das Ersatzcontrollermodul zu verschieben, müssen Sie eine bestimmte Sequenz von Schritten durchführen.
Seite 152 1. Öffnen Sie den Luftkanal: a. Drücken Sie die Verriegelungslaschen an den Seiten des Luftkanals in Richtung der Mitte des Controller-Moduls. b. Schieben Sie den Luftkanal zur Rückseite des Controller-Moduls, und drehen Sie ihn dann nach oben in seine vollständig geöffnete Position. 2.
Seite 153 Verriegelungslasche für Startmedien Boot-Medien 1. Suchen und entfernen Sie die Startmedien aus dem Controller-Modul: a. Drücken Sie die blaue Taste am Ende des Startmediums, bis der Lip auf dem Boot-Medium die blaue Taste löscht. b. Drehen Sie das Startmedium nach oben, und ziehen Sie das Startmedium vorsichtig aus dem Sockel. 2.
Seite 154 c. Setzen Sie die Finger am Ende des Startmediums mit der blauen Taste, drücken Sie fest nach unten auf das Boot-Medium-Ende, um die blaue Verriegelungstaste zu drücken. Schritt 5: Verschieben Sie die PCIe Riser und Mezzanine-Karte Im Rahmen des Controller-Austauschprozesses müssen Sie die PCIe Riser und die Mezzanine-Karte vom beeinträchtigten Controller-Modul auf das Ersatzcontrollermodul verschieben.
Seite 155 PCI-Karte 1. Verschieben Sie PCIe-Risers ein und zwei vom beeinträchtigten Controller-Modul auf das Ersatzcontrollermodul: a. Entfernen Sie alle SFP- oder QSFP-Module, die sich möglicherweise in den PCIe-Karten enthalten haben. b. Drehen Sie die Riserverriegelung auf der linken Seite des Steigrohrs nach oben und in Richtung Luftkanal.
Seite 156 DIMM-Verriegelungslaschen DIMM DIMM-Sockel 1. Suchen Sie die DIMMs auf dem Controller-Modul. 2. Beachten Sie die Ausrichtung des DIMM-Moduls in den Sockel, damit Sie das DIMM-Modul in die richtige Ausrichtung einsetzen können. 3. Vergewissern Sie sich, dass die NVDIMM-Batterie nicht an das neue Controller-Modul angeschlossen ist. 4.
Seite 157 a. Werfen Sie das DIMM aus dem Steckplatz, indem Sie die DIMM-Auswerfer auf beiden Seiten des DIMM langsam auseinander drücken und dann das DIMM aus dem Steckplatz schieben. Halten Sie das DIMM vorsichtig an den Rändern, um Druck auf die Komponenten auf der DIMM-Leiterplatte zu vermeiden.
Seite 158 Schieben Sie den Controller in das Gehäuse Verriegelungsriegel 3. Verkabeln Sie nur die Management- und Konsolen-Ports, sodass Sie auf das System zugreifen können, um die Aufgaben in den folgenden Abschnitten auszuführen. Sie schließen die übrigen Kabel später in diesem Verfahren an das Controller-Modul an. 4.
Seite 159 Schritt 1: Stellen Sie die Systemzeit nach dem Austausch des Controllers ein und überprüfen Sie sie Sie sollten die Uhrzeit und das Datum auf dem Ersatzcontroller-Modul gegen das gesunde Controller-Modul in einem HA-Paar oder gegen einen zuverlässigen Zeitserver in einer eigenständigen Konfiguration überprüfen. Wenn Zeit und Datum nicht übereinstimmen, müssen Sie sie auf dem Ersatzcontroller-Modul zurücksetzen, um mögliche Ausfälle auf Clients aufgrund von Zeitunterschieden zu verhindern.
Seite 160 ◦ mcc-2n ◦ mccip ◦ non-ha 3. Wenn der angezeigte Systemzustand des Controller-Moduls nicht mit der Systemkonfiguration übereinstimmt, setzen Sie das ein Status für das Controller-Modul: ha-config modify controller ha-state 4. Bestätigen Sie, dass sich die Einstellung geändert hat: ha-config show System wieder einsetzen und Festplatten neu zuweisen - ASA C400 Setzen Sie das Ersatzverfahren fort, indem Sie den Speicher neu zuweisen und die Neuzuweisung bestätigen.
Seite 161 folgenden Beispiel wurde node2 ersetzt und hat eine neue System-ID von 151759706. node1> `storage failover show` Takeover Node Partner Possible State Description ------------ ------------ -------- ------------------------------------- node1 node2 false System ID changed on partner (Old: 151759755, New: 151759706), In takeover node2 node1 Waiting for giveback...
Seite 162 a. Nachdem das Giveback abgeschlossen ist, bestätigen Sie, dass das HA-Paar sich gesund befindet und ein Takeover möglich ist: storage failover show Die Ausgabe von der Befehl sollte nicht die in der Partnernachricht storage failover show geänderte System-ID enthalten. 7. Überprüfen Sie, ob die Festplatten ordnungsgemäß zugewiesen wurden: storage disk show -ownership Die Festplatten, die zum Controller Replacement gehören, sollten die neue System-ID anzeigen.
Seite 163 Um den vollen Betrieb des Systems wiederherzustellen, müssen Sie die NetApp Storage Encryption-Konfiguration (falls erforderlich) wiederherstellen und Lizenzen für den neuen Controller installieren und das ausgefallene Teil an NetApp zurückgeben, wie in den mit dem Kit gelieferten RMA-Anweisungen beschrieben. Schritt 1: Installieren Sie Lizenzen für den Ersatz-Controller in ONTAP Sie müssen neue Lizenzen für den Node Replacement installieren, wenn der beeinträchtigte Knoten ONTAP-...
Seite 164 Wenn eine der LIFs als falsch aufgeführt ist, stellen Sie sie auf ihre Home-Ports zurück: network interface revert -vserver * -lif * 2. Registrieren Sie die Seriennummer des Systems beim NetApp Support. ◦ Wenn AutoSupport aktiviert ist, senden Sie eine AutoSupport Nachricht, um die Seriennummer zu registrieren.
Seite 165 cluster_B::> metrocluster node show Configuration Group Cluster Node State Mirroring Mode ----- ------- -------------- -------------- --------- -------------------- cluster_A controller_A_1 configured enabled heal roots completed cluster_B controller_B_1 configured enabled waiting for switchback recovery 2 entries were displayed. 2. Überprüfen Sie, ob die Neusynchronisierung auf allen SVMs abgeschlossen ist: metrocluster vserver show 3.
Seite 166 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Schritt 4: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 167 Option 1: Die meisten Konfigurationen Um den beeinträchtigten Controller herunterzufahren, müssen Sie den Status des Controllers bestimmen und gegebenenfalls den Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie über ein SAN-System verfügen, müssen Sie Event-Meldungen ) für den beeinträchtigten Controller SCSI Blade überprüft haben show.
Seite 168 Wenn der eingeschränkte Dann… Controller angezeigt wird… Eingabeaufforderung für das Übernehmen oder stoppen Sie den beeinträchtigten Regler von System oder Passwort der gesunden Steuerung: storage failover takeover -ofnode impaired_node_name Wenn der Regler „beeinträchtigt“ auf Zurückgeben wartet… anzeigt, drücken Sie Strg-C, und antworten Sie dann y. Option 2: Controller befindet sich in einem MetroCluster mit zwei Nodes Um den beeinträchtigten Controller herunterzufahren, müssen Sie den Status des Controllers bestimmen und gegebenenfalls den Controller umschalten, damit der gesunde Controller weiterhin Daten aus dem...
Seite 169 Befehl mit dem Parameter. Wenn Sie diesen optionalen Parameter heal -override-vetoes verwenden, überschreibt das System alle weichen Vetos, die die Heilung verhindern. 4. Überprüfen Sie, ob der Vorgang mit dem befehl „MetroCluster Operation show“ abgeschlossen wurde. controller_A_1::> metrocluster operation show ...
Seite 170 Schritt 2: Entfernen Sie das Controller-Modul Um auf Komponenten im Controller-Modul zuzugreifen, müssen Sie das Controller-Modul aus dem Gehäuse entfernen. 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Lösen Sie die Netzkabelhalter, und ziehen Sie anschließend die Kabel von den Netzteilen ab. 3.
Seite 171 Die Animation und Abbildung zeigen leere Steckplätze für Sockel ohne DIMMs. Diese leeren Buchsen sind mit Leereinschüben bestückt. Animation - Ersetzen Sie ein System-DIMM DIMM-Verriegelungslaschen DIMM DIMM-Sockel Die DIMMs befinden sich in den Sockeln 2, 4, 13 und 15. Das NVDIMM befindet sich in Steckplatz 11.
Seite 172 1. Öffnen Sie den Luftkanal: a. Drücken Sie die Verriegelungslaschen an den Seiten des Luftkanals in Richtung der Mitte des Controller-Moduls. b. Schieben Sie den Luftkanal zur Rückseite des Controller-Moduls, und drehen Sie ihn dann nach oben in seine vollständig geöffnete Position. 2.
Seite 173 Controller-Modul Verriegelungsriegel der Steuerung 1. Wenn Sie dies noch nicht getan haben, schließen Sie den Luftkanal. 2. Richten Sie das Ende des Controller-Moduls an der Öffnung im Gehäuse aus, und drücken Sie dann vorsichtig das Controller-Modul zur Hälfte in das System. Setzen Sie das Controller-Modul erst dann vollständig in das Chassis ein, wenn Sie dazu aufgefordert werden.
Seite 174 Das Controller-Modul beginnt zu booten, sobald es vollständig im Gehäuse sitzt. Bereiten Sie sich darauf vor, den Bootvorgang zu unterbrechen. d. Wenn Sie dies noch nicht getan haben, installieren Sie das Kabelverwaltungsgerät neu. e. Unterbrechen Sie den normalen Boot-Prozess und booten Sie zu LOADER, indem Sie drücken Ctrl- Wenn das System im Startmenü...
Seite 175 cluster_B::> metrocluster node show Configuration Group Cluster Node State Mirroring Mode ----- ------- -------------- -------------- --------- -------------------- cluster_A controller_A_1 configured enabled heal roots completed cluster_B controller_B_1 configured enabled waiting for switchback recovery 2 entries were displayed. 2. Überprüfen Sie, ob die Neusynchronisierung auf allen SVMs abgeschlossen ist: metrocluster vserver show 3.
Seite 176 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Schritt 7: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 177 10. Richten Sie die Blende an den Kugelknöpfen aus, und drücken Sie dann vorsichtig die Blende auf die Kugelbolzen. 11. Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 178 den Akku entfernen, den Akku austauschen und dann das Controller-Modul wieder einsetzen. Alle anderen Komponenten des Systems müssen ordnungsgemäß funktionieren. Falls nicht, müssen Sie sich an den technischen Support wenden. Schritt 1: Schalten Sie den beeinträchtigten Regler aus Sie können den beeinträchtigten Controller je nach Hardwarekonfiguration des Speichersystems mithilfe verschiedener Verfahren herunterfahren oder übernehmen.
Seite 179 Option 1: Die meisten Konfigurationen Um den beeinträchtigten Controller herunterzufahren, müssen Sie den Status des Controllers bestimmen und gegebenenfalls den Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie über ein SAN-System verfügen, müssen Sie Event-Meldungen ) für den beeinträchtigten Controller SCSI Blade überprüft haben show.
Seite 180 Wenn der eingeschränkte Dann… Controller angezeigt wird… Eingabeaufforderung für das Übernehmen oder stoppen Sie den beeinträchtigten Regler von System oder Passwort der gesunden Steuerung: storage failover takeover -ofnode impaired_node_name Wenn der Regler „beeinträchtigt“ auf Zurückgeben wartet… anzeigt, drücken Sie Strg-C, und antworten Sie dann y. Option 2: Controller befindet sich in einem MetroCluster mit zwei Nodes Um den beeinträchtigten Controller herunterzufahren, müssen Sie den Status des Controllers bestimmen und gegebenenfalls den Controller umschalten, damit der gesunde Controller weiterhin Daten aus dem...
Seite 181 Befehl mit dem Parameter. Wenn Sie diesen optionalen Parameter heal -override-vetoes verwenden, überschreibt das System alle weichen Vetos, die die Heilung verhindern. 4. Überprüfen Sie, ob der Vorgang mit dem befehl „MetroCluster Operation show“ abgeschlossen wurde. controller_A_1::> metrocluster operation show ...
Seite 182 Schritt 2: Entfernen Sie das Controller-Modul Um auf Komponenten im Controller-Modul zuzugreifen, müssen Sie das Controller-Modul aus dem Gehäuse entfernen. 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Lösen Sie die Netzkabelhalter, und ziehen Sie anschließend die Kabel von den Netzteilen ab. 3.
Seite 183 der Abscheidungen schaltet sich die LED aus. Sie können die NVDIMM-Batterie durch die folgende Animation, Abbildung oder die geschriebenen Schritte ersetzen. Animation - Ersetzen Sie den NVDIMM-Akku Batteriestecker Verriegelungslasche NVDIMM-Batterie 1. Öffnen Sie den Luftkanal: a. Drücken Sie die Verriegelungslaschen an den Seiten des Luftkanals in Richtung der Mitte des Controller-Moduls.
Seite 184 3. Suchen Sie den Batteriestecker, und drücken Sie den Clip auf der Vorderseite des Batteriesteckers, um den Stecker aus der Steckdose zu lösen, und ziehen Sie dann das Akkukabel aus der Steckdose. 4. Fassen Sie den Akku an, und drücken Sie die blaue Verriegelungslasche, die mit DRUCKTASTE gekennzeichnet ist, und heben Sie den Akku aus dem Halter und dem Controller-Modul heraus.
Seite 185 Sie schließen die übrigen Kabel später in diesem Verfahren an das Controller-Modul an. 4. Schließen Sie die Installation des Controller-Moduls ab: a. Schließen Sie das Netzkabel an das Netzteil an, setzen Sie die Sicherungshülse des Netzkabels wieder ein, und schließen Sie dann das Netzteil an die Stromquelle an. b.
Seite 186 normalen Betriebszustand zurückversetzt, wobei die Synchronisations-Storage Virtual Machines (SVMs) auf dem ehemals beeinträchtigten Standort jetzt aktiv sind und Daten aus den lokalen Festplattenpools bereitstellen. Dieser Task gilt nur für MetroCluster-Konfigurationen mit zwei Nodes. Schritte 1. Vergewissern Sie sich, dass sich alle Nodes im befinden enabled Bundesland: metrocluster node...
Seite 187 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Schritt 7: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 188 Option 1: Die meisten Konfigurationen Um den beeinträchtigten Controller herunterzufahren, müssen Sie den Status des Controllers bestimmen und gegebenenfalls den Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie über ein SAN-System verfügen, müssen Sie Event-Meldungen ) für den beeinträchtigten Controller SCSI Blade überprüft haben show.
Seite 189 Wenn der eingeschränkte Dann… Controller angezeigt wird… Eingabeaufforderung für das Übernehmen oder stoppen Sie den beeinträchtigten Regler von System oder Passwort der gesunden Steuerung: storage failover takeover -ofnode impaired_node_name Wenn der Regler „beeinträchtigt“ auf Zurückgeben wartet… anzeigt, drücken Sie Strg-C, und antworten Sie dann y. Option 2: Controller befindet sich in einem MetroCluster mit zwei Nodes Um den beeinträchtigten Controller herunterzufahren, müssen Sie den Status des Controllers bestimmen und gegebenenfalls den Controller umschalten, damit der gesunde Controller weiterhin Daten aus dem...
Seite 190 Befehl mit dem Parameter. Wenn Sie diesen optionalen Parameter heal -override-vetoes verwenden, überschreibt das System alle weichen Vetos, die die Heilung verhindern. 4. Überprüfen Sie, ob der Vorgang mit dem befehl „MetroCluster Operation show“ abgeschlossen wurde. controller_A_1::> metrocluster operation show ...
Seite 191 Schritt 2: Entfernen Sie das Controller-Modul Um auf Komponenten im Controller-Modul zuzugreifen, müssen Sie das Controller-Modul aus dem Gehäuse entfernen. 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Lösen Sie die Netzkabelhalter, und ziehen Sie anschließend die Kabel von den Netzteilen ab. 3.
Seite 192 "Angaben zu flüchtigem Speicher" Auf der NetApp Support Site Sie müssen sich auf der NetApp Support Site anmelden, um das Statement of Volatility für Ihr System anzuzeigen. Sie können das NVDIMM mit den folgenden Animationen, Abbildungen oder geschriebenen Schritten ersetzen.
Seite 193 DIMM DIMM-Sockel 1. Öffnen Sie den Luftkanal, und suchen Sie anschließend das NVDIMM in Steckplatz 11 des Controller- Moduls. NVDIMM sieht deutlich anders aus als System-DIMMs. 2. Werfen Sie das NVDIMM aus dem Steckplatz, indem Sie die beiden NVDIMM-Auswerfer-Laschen auf beiden Seiten des NVDIMM langsam auseinander schieben, und schieben Sie dann das NVDIMM aus dem Sockel, und legen Sie es beiseite.
Seite 194 Sie schließen die übrigen Kabel später in diesem Verfahren an das Controller-Modul an. 4. Schließen Sie die Installation des Controller-Moduls ab: a. Schließen Sie das Netzkabel an das Netzteil an, setzen Sie die Sicherungshülse des Netzkabels wieder ein, und schließen Sie dann das Netzteil an die Stromquelle an. b.
Seite 195 normalen Betriebszustand zurückversetzt, wobei die Synchronisations-Storage Virtual Machines (SVMs) auf dem ehemals beeinträchtigten Standort jetzt aktiv sind und Daten aus den lokalen Festplattenpools bereitstellen. Dieser Task gilt nur für MetroCluster-Konfigurationen mit zwei Nodes. Schritte 1. Vergewissern Sie sich, dass sich alle Nodes im befinden enabled Bundesland: metrocluster node...
Seite 196 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Schritt 7: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 197 Option 1: Die meisten Konfigurationen Um den beeinträchtigten Controller herunterzufahren, müssen Sie den Status des Controllers bestimmen und gegebenenfalls den Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie über ein SAN-System verfügen, müssen Sie Event-Meldungen ) für den beeinträchtigten Controller SCSI Blade überprüft haben show.
Seite 198 Wenn der eingeschränkte Dann… Controller angezeigt wird… Eingabeaufforderung für das Übernehmen oder stoppen Sie den beeinträchtigten Regler von System oder Passwort der gesunden Steuerung: storage failover takeover -ofnode impaired_node_name Wenn der Regler „beeinträchtigt“ auf Zurückgeben wartet… anzeigt, drücken Sie Strg-C, und antworten Sie dann y. Option 2: Controller befindet sich in einem MetroCluster mit zwei Nodes Um den beeinträchtigten Controller herunterzufahren, müssen Sie den Status des Controllers bestimmen und gegebenenfalls den Controller umschalten, damit der...
Seite 199 Wenn die Heilung ein Vetorecht ist, haben Sie die Möglichkeit, das zurückzugeben metrocluster Befehl mit dem Parameter. Wenn Sie diesen optionalen Parameter heal -override-vetoes verwenden, überschreibt das System alle weichen Vetos, die die Heilung verhindern. 4. Überprüfen Sie, ob der Vorgang mit dem befehl „MetroCluster Operation show“ abgeschlossen wurde.
Seite 200 8. Trennen Sie am Controller-Modul mit eingeschränkter Betriebsstörung die Netzteile. Schritt 2: Entfernen Sie das Controller-Modul Um auf Komponenten im Controller-Modul zuzugreifen, müssen Sie das Controller-Modul aus dem Gehäuse entfernen. 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2.
Seite 201 Schritt 3: Ersetzen Sie eine PCIe-Karte Um eine PCIe-Karte zu ersetzen, müssen Sie die ausgefallene PCIe-Karte ausfindig machen, den Riser, der die Karte enthält, aus dem Controller-Modul entfernen, die Karte austauschen und dann den PCIe-Riser im Controller-Modul wieder einsetzen. Sie können die folgende Animation, Illustration oder die geschriebenen Schritte zum Ersetzen einer PCIe-Karte verwenden.
Seite 202 d. Heben Sie den Riser gerade nach oben und legen Sie ihn auf einer stabilen, flachen Oberfläche beiseite. 2. Entfernen Sie die PCIe-Karte aus dem Riser: a. Drehen Sie den Riser so, dass Sie auf die PCIe-Karte zugreifen können. b. Drücken Sie die Sicherungshalterung an der Seite des PCIe-Riser und drehen Sie sie dann in die offene Position.
Seite 203 PCI-Riser Rändelschraube für Riser Riserkarte 1. Entfernen Sie die Risernummer 3 (Steckplätze 4 und 5): a. Öffnen Sie den Luftkanal, indem Sie die Verriegelungslaschen an den Seiten des Luftkanals drücken, ihn zur Rückseite des Controller-Moduls schieben und dann in seine vollständig geöffnete Position drehen.
Seite 204 2. Setzen Sie die Mezzanine-Karte wieder ein: a. Entfernen Sie alle QSFP- oder SFP-Module von der Karte. b. Lösen Sie die Rändelschrauben auf der Mezzanine-Karte, und heben Sie die Karte vorsichtig direkt aus der Steckdose, und legen Sie sie beiseite. c.
Seite 205 c. Unterbrechen Sie den normalen Boot-Prozess und booten Sie zu LOADER, indem Sie drücken Ctrl- Wenn das System im Startmenü stoppt, wählen Sie die Option zum Booten in LOADER. d. Geben Sie an der LOADER-Eingabeaufforderung ein Um die PCIe-Karten und andere Komponenten neu zu initialisieren und den Controller neu zu starten.
Seite 206 cluster_B::> metrocluster node show Configuration Group Cluster Node State Mirroring Mode ----- ------- -------------- -------------- --------- -------------------- cluster_A controller_A_1 configured enabled heal roots completed cluster_B controller_B_1 configured enabled waiting for switchback recovery 2 entries were displayed. 2. Überprüfen Sie, ob die Neusynchronisierung auf allen SVMs abgeschlossen ist: metrocluster vserver show 3.
Seite 207 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Schritt 8: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 208 Sperrklinke des Netzteils Netzkabelhalter 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Identifizieren Sie das zu ersetzenden Netzteil anhand von Konsolenfehlern oder über die LEDs an den Netzteilen. 3. Trennen Sie das Netzteil: a. Öffnen Sie die Netzkabelhalterung, und ziehen Sie dann das Netzkabel vom Netzteil ab. b.
Seite 209 Befestigen Sie das Netzkabel mithilfe der Netzkabelhalterung am Netzteil. Sobald die Stromversorgung wiederhergestellt ist, sollte die Status-LED grün leuchten. 8. Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 210 Option 1: Die meisten Konfigurationen Um den beeinträchtigten Controller herunterzufahren, müssen Sie den Status des Controllers bestimmen und gegebenenfalls den Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie über ein SAN-System verfügen, müssen Sie Event-Meldungen ) für den beeinträchtigten Controller SCSI Blade überprüft haben show.
Seite 211 Wenn der eingeschränkte Dann… Controller angezeigt wird… Eingabeaufforderung für das Übernehmen oder stoppen Sie den beeinträchtigten Regler von System oder Passwort der gesunden Steuerung: storage failover takeover -ofnode impaired_node_name Wenn der Regler „beeinträchtigt“ auf Zurückgeben wartet… anzeigt, drücken Sie Strg-C, und antworten Sie dann y. Option 2: Controller befindet sich in einem MetroCluster mit zwei Nodes Um den beeinträchtigten Controller herunterzufahren, müssen Sie den Status des Controllers bestimmen und gegebenenfalls den Controller umschalten, damit der gesunde Controller weiterhin Daten aus dem...
Seite 212 Befehl mit dem Parameter. Wenn Sie diesen optionalen Parameter heal -override-vetoes verwenden, überschreibt das System alle weichen Vetos, die die Heilung verhindern. 4. Überprüfen Sie, ob der Vorgang mit dem befehl „MetroCluster Operation show“ abgeschlossen wurde. controller_A_1::> metrocluster operation show ...
Seite 213 Schritt 2: Entfernen Sie das Controller-Modul Um auf Komponenten im Controller-Modul zuzugreifen, müssen Sie das Controller-Modul aus dem Gehäuse entfernen. 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Lösen Sie die Netzkabelhalter, und ziehen Sie anschließend die Kabel von den Netzteilen ab. 3.
Seite 214 Animation: Ersetzen Sie die RTC-Batterie Mittlere Steigleitung Entfernen Sie die RTC-Batterie Sitzbank RTC-Batterie 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Öffnen Sie den Luftkanal: a. Drücken Sie die Verriegelungslaschen an den Seiten des Luftkanals in Richtung der Mitte des Controller-Moduls.
Seite 215 Schritt 4: Setzen Sie das Controller-Modul wieder ein und setzen Sie Zeit/Datum nach dem RTC-Batterieaustausch ein Nachdem Sie eine Komponente innerhalb des Controller-Moduls ersetzt haben, müssen Sie das Controller- Modul im Systemgehäuse neu installieren, die Uhrzeit und das Datum auf dem Controller zurücksetzen und es dann booten.
Seite 216 7. Geben Sie an der LOADER-Eingabeaufforderung ein Um die PCIe-Karten und andere Komponenten neu zu initialisieren und den Controller neu zu starten. 8. Wiederherstellung des normalen Betriebs des Controllers durch Zurückgeben des Speichers: storage failover giveback -ofnode impaired_node_name 9. Wenn die automatische Rückübertragung deaktiviert wurde, aktivieren Sie sie erneut: storage failover modify -node local -auto-giveback true Schritt 5: Aggregate in einer MetroCluster Konfiguration mit zwei Nodes zurückwechseln...
Seite 217 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Schritt 6: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 218 Rack über die Verkabelung bis hin zum ersten Systemstart. Verwenden Sie die "ASA C800 Installations- und Setup-Anleitung" Wenn Sie mit der Installation von NetApp Systemen vertraut sind. Videos – ASA C800 Es gibt zwei Videos: Ein Video zum Rack und Verkabelung Ihres Systems und ein Beispiel für die Verwendung des System Manager Guided Setup zur Durchführung der...
Seite 219 ("NetApp Produktregistrierung") Ihr System. 2. Herunterladen und installieren "NetApp Downloads: Config Advisor" Auf Ihrem Laptop. 3. Notieren Sie sich die Anzahl und die Kabeltypen, die Sie erhalten haben. In der folgenden Tabelle sind die Kabeltypen aufgeführt, die Sie möglicherweise erhalten können. Wenn Sie ein Kabel erhalten, das nicht in der Tabelle aufgeführt ist, lesen Sie die...
Seite 220 Software-Einrichtung 4. Laden Sie die herunter, und füllen Sie die aus "Cluster-Konfigurationsdokument". Schritt 2: Installieren Sie die Hardware Sie müssen das System je nach Bedarf in einem 4-Säulen-Rack oder NetApp Systemschrank installieren. Schritte 1. Installieren Sie die Schienensatz nach Bedarf.
Seite 221 Hostnetzwerken oder Direct-Attached Storage möglich. Diese Verkabelung ist nicht exklusiv; Sie können Kabel zu einem Host-Netzwerk und Speicher haben. Erforderliche Verkabelung: Controller mit einem Cluster verkabeln Verkabeln Sie die Controller über eine Switch-Methode mit zwei Nodes oder über das Cluster Interconnect- Netzwerk mit einem Cluster.
Seite 222 Schritt Führen Sie die Ausführung an jedem Controller-Modul aus HA Interconnect Ports verkabeln: • e0b bis e0b • e1b bis e1b Verkabeln Sie die Cluster-Interconnect-Ports: • e0a an e0a • e1a bis e1a...
Seite 223 Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Verkabeln Sie die Management-Ports mit den Management-Netzwerk-Switches Schließen Sie die Stromkabel AN dieser Stelle NICHT an. 2. Informationen zur Durchführung optionaler Verkabelung finden Sie unter: Option 1: Kabel zu einem Fibre Channel-Hostnetzwerk ◦...
Seite 224 Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann. Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und versuchen Sie es erneut. Schritte 1. Verwenden Sie die Animation oder die tabellarischen Schritte, um die Verkabelung zwischen den Controllern und den Switches abzuschließen: Animation - Verkabeln Sie ein geschalteter Cluster Schritt...
Seite 225 Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Verkabeln Sie die Cluster-Interconnect-Ports mit den 100-GbE-Cluster-Interconnect-Switches. Verkabeln Sie die Management-Ports mit den Management-Netzwerk-Switches Schließen Sie die Stromkabel AN dieser Stelle NICHT an.
Seite 226 2. Informationen zur Durchführung optionaler Verkabelung finden Sie unter: Option 1: Kabel zu einem Fibre Channel-Hostnetzwerk ◦ Option 2: Kabel zu einem 10-GbE-Hostnetzwerk ◦ Option 3: Controller mit einem einzelnen Festplatten-Shelf verkabeln ◦ Option 4: Controller mit zwei Festplatten-Shelfs verkabeln ◦...
Seite 227 Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Verkabeln Sie die Ports 2a bis 2d mit den FC-Host- Switches. Um andere optionale Kabel durchzuführen, wählen Sie aus: • Option 3: Controller mit einem einzelnen Festplatten-Shelf verkabeln • Option 4: Controller mit zwei Festplatten-Shelfs verkabeln Informationen zum Abschließen der Einrichtung des Systems finden Sie unter "Schritt 4: System- Setup und -Konfiguration...
Seite 228 Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann. Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und versuchen Sie es erneut. Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Verkabeln Sie die Ports e4a über e4d mit den 10 GbE Host Netzwerk- Switches.
Seite 229 Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann. Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und versuchen Sie es erneut. Verwenden Sie die Animation oder die tabellarischen Schritte, um Ihre Controller mit einem einzelnen Shelf zu verkabeln: Animation –...
Seite 230 Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Controller B am Shelf verkabeln: Informationen zum Abschließen der Einrichtung des Systems finden Sie unter "Schritt 4: System-Setup und -Konfiguration abschließen". Option 4: Controller mit zwei Festplatten-Shelfs verkabeln Sie müssen jeden Controller an beiden NS224 Laufwerk-Shelfs mit den NSM-Modulen verkabeln. Bevor Sie beginnen Prüfen Sie unbedingt den Abbildungspfeil, um die richtige Ausrichtung des Kabelanschlusses zu prüfen.
Seite 231 Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Verbinden Sie Controller A mit den Shelfs:...
Seite 232 Schritt Führen Sie die Ausführung an jedem Controller-Modul aus Controller B mit den Shelfs verkabeln: Informationen zum Abschließen der Einrichtung des Systems finden Sie unter "Schritt 4: System-Setup und -Konfiguration abschließen". Schritt 4: System-Setup und -Konfiguration abschließen Führen Sie die Systemeinrichtung und -Konfiguration mithilfe der Cluster-Erkennung mit nur einer Verbindung zum Switch und Laptop durch, oder indem Sie direkt einen Controller im System verbinden und dann eine Verbindung zum Management-Switch herstellen.
Seite 233 Weitere Informationen finden Sie in der Online-Hilfe Ihres Notebooks. 3. Schließen Sie Ihren Laptop mithilfe der Animation an den Management-Switch an: Animation - Verbinden Sie Ihren Laptop mit dem Management-Switch 4. Wählen Sie ein ONTAP-Symbol aus, um es zu ermitteln: a.
Seite 234 Informationen zur Konfiguration des Konsolenport finden Sie in der Online-Hilfe Ihres Laptops oder der Konsole. b. Schließen Sie das Konsolenkabel an den Laptop oder die Konsole an, und schließen Sie den Konsolenport am Controller mithilfe des im Lieferumfang des Systems verwendeten Konsolenkabels c.
Seite 235 Wenn das Dann… Managementnetzwerk DHCP enthält… Nicht konfiguriert a. Öffnen Sie eine Konsolensitzung mit PuTTY, einem Terminalserver oder dem entsprechenden Betrag für Ihre Umgebung. Überprüfen Sie die Online-Hilfe Ihres Laptops oder Ihrer Konsole, wenn Sie nicht wissen, wie PuTTY konfiguriert werden soll. b.
Seite 236 DIMM Sie müssen ein DIMM (Dual-Inline-Speichermodul) ersetzen, wenn ein Speicherfehler vorliegt oder ein ausgefallenes DIMM vorliegt. Laufwerk Ein Laufwerk ist ein Gerät, das den physischen Speicher für Daten bereitstellt. Ventilator Der Lüfter kühlt den Controller. NVDIMM Das NVDIMM (Non-Volatile Dual in-Line Memory Module) verwaltet die Datenübertragung vom flüchtigen Speicher zum nichtflüchtigen Speicher und bewahrt die Datenintegrität im Falle eines Stromausfalls oder Systemabschalts.
Seite 237 Option 1: Prüfen Sie NVE oder NSE auf Systemen mit ONTAP 9.5 und früher Vor dem Herunterfahren des beeinträchtigten Controllers müssen Sie prüfen, ob im System NetApp Volume Encryption (NVE) oder NetApp Storage Encryption (NSE) aktiviert ist. In diesem Fall müssen Sie die Konfiguration überprüfen.
Seite 238 Spalte hat andere als angezeigt yes, Oder wenn ein Schlüsselmanager angezeigt unavailable: a. Abrufen und Wiederherstellen aller Authentifizierungsschlüssel und der zugehörigen Schlüssel-IDs: security key-manager restore -address * Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte wird angezeigt Für alle Authentifizierungsschlüssel und...
Seite 239 Restored unavailable: a. Abrufen und Wiederherstellen aller Authentifizierungsschlüssel und der zugehörigen Schlüssel-IDs: security key-manager restore -address * Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte wird angezeigt Für alle Authentifizierungsschlüssel und Restored dass alle Schlüsselmanager angezeigt werden available:...
Seite 240 Option 2: Prüfen Sie NVE oder NSE auf Systemen mit ONTAP 9.6 und höher Vor dem Herunterfahren des beeinträchtigten Controllers müssen Sie überprüfen, ob im System NetApp Volume Encryption (NVE) oder NetApp Storage Encryption (NSE) aktiviert ist. In diesem Fall müssen Sie die Konfiguration überprüfen.
Seite 241 Stellen Sie die Authentifizierungsschlüssel für das externe Verschlüsselungsmanagement auf allen Nodes im Cluster wieder her: security key-manager external restore Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Restored Spalte entspricht Für alle Authentifizierungsschlüssel:...
Seite 242 Geben Sie an der Eingabeaufforderung die 32-stellige alphanumerische Onboard- Passphrase des Kunden ein. Falls die Passphrase nicht angegeben werden kann, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" b. Überprüfen Sie die In der Spalte wird angezeigt Für alle Authentifizierungsschlüssel:...
Seite 243 Geben Sie den integrierten Sicherheitsschlüssel-Manager Sync-Befehl ein: security key-manager onboard sync Geben Sie an der Eingabeaufforderung die 32-stellige alphanumerische Onboard-Passphrase des Kunden ein. Falls die Passphrase nicht angegeben werden kann, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie die In der Spalte wird angezeigt Für alle Authentifizierungsschlüssel:...
Seite 244 beeinträchtigten Controllers durchführen. Fahren Sie den Controller mit eingeschränkter Konfiguration herunter oder übernehmen Sie ihn entsprechend. Option 1: Die meisten Systeme Nach Abschluss der NVE oder NSE-Aufgaben müssen Sie den Shutdown des beeinträchtigten Controllers durchführen. Schritte 1. Nehmen Sie den beeinträchtigten Controller zur LOADER-Eingabeaufforderung: Wenn der eingeschränkte Dann…...
Seite 245 Schritte 1. Wenn AutoSupport aktiviert ist, unterdrücken Sie die automatische Erstellung eines Cases durch Aufrufen einer AutoSupport Meldung: system node autosupport invoke -node * -type all -message MAINT=number_of_hours_downh Die folgende AutoSupport Meldung unterdrückt die automatische Erstellung von Cases für zwei Stunden: cluster1:*>...
Seite 246 5. Entfernen Sie das Kabelführungs-Gerät aus dem Controller-Modul und legen Sie es beiseite. 6. Drücken Sie beide Verriegelungsriegel nach unten, und drehen Sie dann beide Verriegelungen gleichzeitig nach unten. Das Controller-Modul wird leicht aus dem Chassis entfernt. Verriegelungsverschluss Sicherungsstift 7. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben.
Seite 247 Verriegelungsklammern für Luftkanäle Schieben Sie den Luftkanal in Richtung Lüftermodule Luftkanal in Richtung Lüftermodule drehen Schritt 2: Ersetzen Sie die Startmedien Sie finden das ausgefallene Startmedium im Controller-Modul, indem Sie Riser 3 am Controller-Modul entfernen, bevor Sie das Boot-Medium ersetzen können. Sie benötigen einen Kreuzschlitzschraubendreher, um die Schraube zu entfernen, mit der die Bootmedien befestigt sind.
Seite 248 Luftkanal Riser 3 Kreuzschlitzschraubendreher #1 Schraube für Boot-Medien Boot-Medien 2. Entfernen Sie die Boot-Medien aus dem Controller-Modul: a. Entfernen Sie mit einem #1 Kreuzschlitzschraubendreher die Schraube, mit der das Bootmedium befestigt ist, und setzen Sie die Schraube an einem sicheren Ort beiseite. b.
Seite 249 • Eine Kopie der gleichen Bildversion von ONTAP wie der beeinträchtigte Controller. Das entsprechende Image können Sie im Abschnitt „Downloads“ auf der NetApp Support-Website herunterladen ◦ Wenn NVE aktiviert ist, laden Sie das Image mit NetApp Volume Encryption herunter, wie in der Download-Schaltfläche angegeben.
Seite 250 Luftkanal Riser 3. Richten Sie das Ende des Controller-Moduls an der Öffnung im Gehäuse aus, und drücken Sie dann vorsichtig das Controller-Modul zur Hälfte in das System. 4. Installieren Sie das Kabelverwaltungsgerät neu und führen Sie das System nach Bedarf wieder ein. Denken Sie beim Neuinstallieren der Medienkonverter (SFPs oder QSFPs) daran, wenn sie entfernt wurden.
Seite 251 Starten Sie das Wiederherstellungs-Image - ASA C800 Sie müssen das ONTAP-Image vom USB-Laufwerk starten, das Dateisystem wiederherstellen und die Umgebungsvariablen überprüfen. 1. Starten Sie von der LOADER-Eingabeaufforderung das Recovery-Image vom USB-Flash-Laufwerk: boot_recovery Das Bild wird vom USB-Flash-Laufwerk heruntergeladen. 2. Wenn Sie dazu aufgefordert werden, geben Sie entweder den Namen des Bilds ein oder akzeptieren Sie das Standardbild, das in den Klammern auf dem Bildschirm angezeigt wird.
Seite 252 Wenn Ihr System… Dann… Keine Netzwerkverbindung und a. Drücken Sie Wenn Sie aufgefordert werden, die Backup- befindet sich in einer MetroCluster Konfiguration wiederherzustellen. IP-Konfiguration b. Starten Sie das System neu, wenn Sie dazu aufgefordert werden. c. Warten Sie, bis die iSCSI-Speicherverbindungen verbunden sind. Sie können fortfahren, nachdem Sie die folgenden Meldungen angezeigt haben: date-and-time [node-...
Seite 253 Wiederherstellung von OKM, NSE und NVE nach Bedarf – ASA C800 Sobald Umgebungsvariablen geprüft werden, müssen Sie spezifische Schritte für Systeme mit aktiviertem Onboard Key Manager (OKM), NetApp Storage Encryption (NSE) oder NetApp Volume Encryption (NVE) durchführen. Bestimmen Sie den Abschnitt, den Sie zum Wiederherstellen Ihrer OKM-, NSE- oder NVE-Konfigurationen verwenden sollten: Wenn NSE oder NVE zusammen mit Onboard Key Manager aktiviert sind, müssen die zu Beginn dieses...
Seite 254 Option 1: Wiederherstellung von NVE oder NSE bei aktiviertem Onboard Key Manager Schritte 1. Schließen Sie das Konsolenkabel an den Ziel-Controller an. 2. Verwenden Sie die Befehl an der LOADER-Eingabeaufforderung zum Booten des boot_ontap Controllers. 3. Überprüfen Sie die Konsolenausgabe: Wenn die Konsole Dann…...
Seite 255 Das System wird mit gebootet Eingabeaufforderung: Waiting for giveback… 8. Stellen Sie das Konsolenkabel auf den Partner-Controller um und melden Sie sich als Administrator an. 9. Überprüfen Sie, ob der Ziel-Controller bereit ist für die Rückgabe an den storage failover show Befehl.
Seite 256 c. Warten Sie 10 Minuten, bis der Schlüssel über das Cluster synchronisiert wird. 15. Stellen Sie das Konsolenkabel auf den Partner Controller um. 16. Geben Sie den Ziel-Controller mithilfe des zurück storage failover giveback -fromnode local Befehl. 17. Überprüfen Sie den Giveback-Status, 3 Minuten nachdem Berichte abgeschlossen wurden, mithilfe von Befehl.
Seite 257 An der clustershell-Eingabeaufforderung zur storage encryption disk show Überprüfung der Ausgabe. Dieser Befehl funktioniert nicht, wenn NVE (NetApp Volume Encryption) konfiguriert wird 10. Verwenden Sie die Abfrage des Security Key-Managers, um die Schlüssel-IDs der Authentifizierungsschlüssel anzuzeigen, die auf den Schlüsselverwaltungsservern gespeichert sind.
Seite 258 14. Stellen Sie die automatische Rückgabe wieder her, wenn Sie die Funktion mithilfe von deaktivieren Befehl. storage failover modify -node local -auto-giveback true Option 3: Stellen Sie NSE/NVE auf Systemen mit ONTAP 9.6 und höher wieder her Schritte 1. Schließen Sie das Konsolenkabel an den Ziel-Controller an. 2.
Seite 259 • Sie können dieses Verfahren bei allen Versionen von ONTAP verwenden, die von Ihrem System unterstützt werden. • Hierbei wird angenommen, dass Sie die Blende, NVMe-Laufwerke und Controller-Module in das neue Chassis verschieben und dass es sich bei dem Ersatzgehäuse um eine neue Komponente von NetApp...
Seite 260 Bevor Sie beginnen • Stoppen Sie den Zugriff aller Clients/Hosts auf Daten auf dem NetApp System. • Externe Sicherungsaufträge werden angehalten. • Stellen Sie sicher, dass Sie über die erforderlichen Berechtigungen und Anmeldeinformationen verfügen: ◦ Lokale Administratoranmeldeinformationen für ONTAP.
Seite 261 8. Warten Sie, bis die einzelnen Controller angehalten sind, und zeigen Sie die LOADER- Eingabeaufforderung an. Was kommt als Nächstes? • Wenn es sich bei dem System um einen NetApp StorageGRID oder ONTAP S3 handelt, der als FabricPool-Cloud-Tier verwendet wird, lesen Sie nach diesem Herunterfahren das "Anleitung zur Problemlösung des Speichersystems wird ordnungsgemäß...
Seite 262 Das Controller-Modul wird leicht aus dem Chassis entfernt. Verriegelungsverschluss Sicherungsstift 6. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. 7. Stellen Sie das Controller-Modul an einer sicheren Stelle beiseite, und wiederholen Sie diese Schritte für das andere Controller-Modul im Gehäuse.
Seite 263 Wenn Sie ein Laufwerk entfernen, verwenden Sie immer zwei Hände, um sein Gewicht zu stützen. Laufwerke sind zerbrechlich. Behandeln Sie sie so wenig wie möglich, um Schäden an ihnen zu vermeiden. 3. Richten Sie das Laufwerk aus dem alten Gehäuse an der gleichen Schachtöffnung im neuen Gehäuse aus.
Seite 264 5. Wiederholen Sie die vorherigen Schritte, um den zweiten Controller im neuen Chassis zu installieren. Schließen Sie den Wiederherstellungs- und Austauschprozess ab – ASA C800 Sie müssen den HA-Status des Gehäuses überprüfen und das fehlerhafte Teil an NetApp zurücksenden, wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben.
Seite 265 4. Bringen Sie die Blende wieder an der Vorderseite des Systems an. Schritt 2: Rückgabe des fehlerhaften Teils an NetApp Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 266 bereitstellen kann. Über diese Aufgabe • Wenn Sie über ein SAN-System verfügen, müssen Sie Event-Meldungen ) für den beeinträchtigten Controller SCSI Blade überprüft haben show. Mit dem cluster kernel-service cluster kernel- Befehl (im erweiterten Modus von priv) werden der Knotenname, der Quorum-Status service show dieses Node, der Verfügbarkeitsstatus dieses Node und der Betriebsstatus dieses Node angezeigt.
Seite 267 die FRU-Komponenten auf das Ersatz-Controller-Modul verschieben, das Ersatz- Controller-Modul im Chassis einbauen und das System dann im Wartungsmodus booten. Schritt 1: Entfernen Sie das Controller-Modul Sie müssen das Controller-Modul aus dem Chassis entfernen, wenn Sie das Controller-Modul ersetzen oder eine Komponente im Controller-Modul ersetzen. 1.
Seite 268 Verriegelungsverschluss Sicherungsstift 8. Schieben Sie das Controller-Modul aus dem Gehäuse und legen Sie es auf eine stabile, flache Oberfläche. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. . 9. Stellen Sie das Controller-Modul auf eine stabile, flache Oberfläche. 10.
Seite 269 Verriegelungsklammern für Luftkanäle Schieben Sie den Luftkanal in Richtung Lüftermodule Luftkanal in Richtung Lüftermodule drehen Schritt 2: Bewegen Sie die Netzteile Wenn Sie ein Controller-Modul ersetzen, müssen Sie die Netzteile vom Controller-Modul mit eingeschränkter Betriebsfähigkeit in das Ersatzcontrollermodul verschieben. 1. Drehen Sie den Nockengriff so, dass er verwendet werden kann, um die Stromversorgung aus dem Controller-Modul zu ziehen, während Sie die Verriegelungslasche drücken.
Seite 270 Blaue Verriegelungslasche für die Stromversorgung Stromversorgung 2. Stellen Sie das Netzteil auf das neue Controller-Modul, und installieren Sie es. 3. Halten und richten Sie die Kanten des Netzteils mit beiden Händen an der Öffnung im Controller-Modul aus, und drücken Sie dann vorsichtig das Netzteil in das Controller-Modul, bis die Verriegelungslasche einrastet.
Seite 271 Verriegelungslaschen des Lüfters Lüftermodul 2. Schieben Sie das Lüftermodul in das Ersatzcontrollermodul, und installieren Sie dann das Lüftermodul, indem Sie die Kanten an der Öffnung im Controller-Modul ausrichten und das Lüftermodul dann in das Controller-Modul schieben, bis die Verriegelungen einrasten. 3.
Seite 272 Luftkanalaufführung NVDIMM-Batteriestecker NVDIMM-Akkupack Achtung: die LED der NVDIMM-Batterie-Steuerplatine blinkt während der Auslagerung des Inhalts in den Flash-Speicher, wenn Sie das System anhalten. Nach Abschluss der Abscheidungen schaltet sich die LED aus. 2. Suchen Sie den Batteriestecker, und drücken Sie den Clip auf der Vorderseite des Batteriesteckers, um den Stecker aus der Steckdose zu lösen, und ziehen Sie dann das Akkukabel aus der Steckdose.
Seite 273 einrastet. Schritt 5: Entfernen Sie die PCIe Riser Im Rahmen des Controller-Austauschprozesses müssen Sie die PCIe-Module aus dem beeinträchtigten Controller-Modul entfernen. Sobald NVDIMMs und DIMMs in das Ersatzcontroller-Modul verschoben wurden, müssen Sie sie am selben Ort im Ersatzcontroller-Modul installieren. 1. Entfernen Sie den PCIe-Riser aus dem Controller-Modul: a.
Seite 274 Schritt 6: System-DIMMs verschieben Um die DIMMs zu verschieben, suchen und verschieben Sie sie vom beeinträchtigten Controller in den Ersatz- Controller und befolgen Sie die spezifischen Schritte. 1. Beachten Sie die Ausrichtung des DIMM-Moduls in den Sockel, damit Sie das DIMM-Modul in die richtige Ausrichtung einsetzen können.
Seite 275 Luftkanal NVDIMMs 2. Beachten Sie die Ausrichtung des NVDIMM in den Sockel, damit Sie das NVDIMM in das Ersatzcontrollermodul in die richtige Ausrichtung einsetzen können. 3. Werfen Sie das NVDIMM aus dem Steckplatz, indem Sie die beiden NVDIMM-Auswerfer-Laschen auf beiden Seiten des NVDIMM langsam auseinander schieben, und schieben Sie dann das NVDIMM aus dem Sockel, und legen Sie es beiseite.
Seite 276 Schritt 8: Verschieben Sie die Startmedien Sie müssen das Startmediengerät vom gestörten Controller entfernen und in den Ersatz-Controller einsetzen. Das Boot-Medium befindet sich unter Riser 3. 1. Suchen Sie das Startmedium: Luftkanal Riser 3 Kreuzschlitzschraubendreher #1 Schraube für Boot-Medien Boot-Medien 2.
Seite 277 die Buchse. b. Drehen Sie das Startmedium nach unten zur Hauptplatine. c. Befestigen Sie das Bootmedium mit der Boot-Medienschraube am Motherboard. Ziehen Sie die Schraube nicht zu fest, oder beschädigen Sie die Bootsmedien möglicherweise nicht. Schritt 9: Installieren Sie die PCIe Riser Nach dem Verschieben der DIMMs, NVDIMMs und Boot-Medien installieren Sie die PCIe-Risers im Ersatzcontroller-Modul.
Seite 278 Verriegelungslaschen Stößel schieben 2. Richten Sie das Ende des Controller-Moduls an der Öffnung im Gehäuse aus, und drücken Sie dann vorsichtig das Controller-Modul zur Hälfte in das System. Setzen Sie das Controller-Modul erst dann vollständig in das Chassis ein, wenn Sie dazu aufgefordert werden.
Seite 279 5. Schließen Sie die Systemkabel und die Transceiver-Module an das Controller-Modul an, und installieren Sie das Kabelmanagement-Gerät neu. 6. Schließen Sie die Stromkabel an die Netzteile an, und setzen Sie die Netzkabelhalter wieder ein. Das Controller-Modul startet, sobald es an die Stromversorgung angeschlossen ist. Bereiten Sie sich darauf vor, den Bootvorgang zu unterbrechen.
Seite 280 Schritt: Überprüfen Sie den HA-Status des Chassis und legen Sie diesen fest Sie müssen die überprüfen Status des Controller-Moduls und, falls erforderlich, aktualisieren Sie den Status entsprechend Ihrer Systemkonfiguration. 1. Überprüfen Sie im Wartungsmodus des neuen Controller-Moduls, ob alle Komponenten gleich angezeigt werden Bundesland: ha-config show...
Seite 281 automatisch den Festplatten zugewiesen, wenn die Rückgabe am Ende des Verfahrens stattfindet. Sie müssen die Änderung der System-ID beim Booten des Controllers Replacement bestätigen und anschließend überprüfen, ob die Änderung implementiert wurde. Diese Vorgehensweise gilt nur für Systeme, auf denen ONTAP in einem HA-Paar ausgeführt wird. 1.
Seite 282 "Wiederherstellung der integrierten Verschlüsselungsschlüssel für das Verschlüsselungsmanagement" ◦ "Wiederherstellung der externen Verschlüsselungsschlüssel für das Verschlüsselungsmanagement" ◦ 6. Geben Sie den Controller zurück: a. Geben Sie von dem ordnungsgemäßen Controller den Storage des ersetzten Controllers wieder: storage failover giveback -ofnode replacement_node_name Der Replacement -Controller nimmt den Storage wieder in Anspruch und führt den Startvorgang durch.
Seite 283 Um den vollen Betrieb des Systems wiederherzustellen, müssen Sie die NetApp Storage Encryption-Konfiguration (falls erforderlich) wiederherstellen und Lizenzen für den neuen Controller installieren und das ausgefallene Teil an NetApp zurückgeben, wie in den mit dem Kit gelieferten RMA-Anweisungen beschrieben. Schritt 1: Installieren Sie Lizenzen für den Ersatz-Controller in ONTAP Sie müssen neue Lizenzen für den Node Replacement installieren, wenn der beeinträchtigte Knoten ONTAP-...
Seite 284 Wenn eine der LIFs als falsch aufgeführt ist, stellen Sie sie auf ihre Home-Ports zurück: network interface revert -vserver * -lif * 2. Registrieren Sie die Seriennummer des Systems beim NetApp Support. ◦ Wenn AutoSupport aktiviert ist, senden Sie eine AutoSupport Nachricht, um die Seriennummer zu registrieren.
Seite 285 -node local -auto-giveback true Schritt 3: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 286 5. Entfernen Sie das Kabelführungs-Gerät aus dem Controller-Modul und legen Sie es beiseite. 6. Drücken Sie beide Verriegelungsriegel nach unten, und drehen Sie dann beide Verriegelungen gleichzeitig nach unten. Das Controller-Modul wird leicht aus dem Chassis entfernt. Verriegelungsverschluss Sicherungsstift 7. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben.
Seite 287 Verriegelungsklammern für Luftkanäle Schieben Sie den Luftkanal in Richtung Lüftermodule Luftkanal in Richtung Lüftermodule drehen Schritt 3: Ersetzen Sie ein DIMM Zum Austauschen eines DIMM-Moduls müssen Sie das DIMM-Modul mithilfe des DIMM-MAP-Etiketts oben am Luftkanal lokalisieren und es anschließend gemäß den einzelnen Schritten austauschen. 1.
Seite 288 Luftkanalabdeckung Riser 1 und DIMM Bank 1 und 3-6 Riser 2 und DIMM- Riser 3 und DIMM 19 -22 und 24 Bank 7-10, 12-13 und 15-18 Hinweis: die Ablagefach 2 und 14 bleiben leer. Versuchen Sie nicht, DIMMs in diesen Steckplätzen zu installieren.
Seite 289 Halten Sie das DIMM vorsichtig an den Rändern, um Druck auf die Komponenten auf der DIMM-Leiterplatte zu vermeiden. 4. Entfernen Sie das Ersatz-DIMM aus dem antistatischen Versandbeutel, halten Sie das DIMM an den Ecken und richten Sie es am Steckplatz aus. Die Kerbe zwischen den Stiften am DIMM sollte mit der Lasche im Sockel aufliegen.
Seite 290 Verriegelungslaschen Stößel schieben 2. Richten Sie das Ende des Controller-Moduls an der Öffnung im Gehäuse aus, und drücken Sie dann vorsichtig das Controller-Modul zur Hälfte in das System. Setzen Sie das Controller-Modul erst dann vollständig in das Chassis ein, wenn Sie dazu aufgefordert werden.
Seite 291 Wenn Sie dies noch nicht getan haben, installieren Sie das Kabelverwaltungsgerät neu. Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 292 Option 1: SSD ersetzen Schritte 1. Wenn Sie dem Ersatzlaufwerk den Besitz eines Laufwerks manuell zuweisen möchten, müssen Sie das Ersatzlaufwerk für die automatische Laufwerkszuweisung deaktivieren, sofern dieses aktiviert ist Sie weisen den Antriebseigentum manuell zu und aktivieren dann die automatische Laufwerkszuweisung später in diesem Verfahren.
Seite 293 -node node_name -autoassign on Sie müssen die automatische Laufwerkszuweisung auf beiden Controller-Modulen erneut aktivieren. 10. Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Wenden Sie sich an den technischen Support unter "NetApp Support", 888-463-8277 (Nordamerika), 00-800-44-638277 (Europa) oder +800-800-80-800 (Asien/Pazifik) wenn Sie die RMA-Nummer oder zusätzliche Hilfe beim Ersatzverfahren benötigen.
Seite 294 option modify -node node_name -autoassign off Sie müssen die automatische Laufwerkszuweisung auf beiden Controller-Modulen deaktivieren. 2. Richtig gemahlen. 3. Entfernen Sie vorsichtig die Blende von der Vorderseite der Plattform. 4. Identifizieren Sie das ausgefallene Laufwerk über die Warnmeldung der Systemkonsole und die LED für den Fehler-LED am Laufwerk 5.
Seite 295 -node node_name -autoassign on Sie müssen die automatische Laufwerkszuweisung auf beiden Controller-Modulen erneut aktivieren. 13. Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Wenden Sie sich an den technischen Support unter "NetApp Support", 888-463-8277 (Nordamerika), 00-800-44-638277 (Europa) oder +800-800-80-800 (Asien/Pazifik) wenn Sie die RMA-Nummer oder zusätzliche Hilfe beim Ersatzverfahren benötigen.
Seite 296 1. Wenn AutoSupport aktiviert ist, können Sie die automatische Case-Erstellung durch Aufrufen einer AutoSupport Meldung unterdrücken: system node autosupport invoke -node * -type all -message MAINT=<# of hours>h Die folgende AutoSupport Meldung unterdrückt die automatische Erstellung von Cases für zwei Stunden: cluster1:>...
Seite 297 Verriegelungsverschluss Sicherungsstift 7. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. 8. Stellen Sie das Controller-Modul an einem sicheren Ort beiseite. Schritt 3: Ersetzen Sie einen Lüfter Entfernen Sie zum Austauschen eines Lüfters das fehlerhafte Lüftermodul und ersetzen Sie es durch ein neues Lüftermodul.
Seite 298 Verriegelungslaschen des Lüfters Lüftermodul 3. Richten Sie die Kanten des Ersatzlüftermoduls an der Öffnung im Controller-Modul aus, und schieben Sie dann das Ersatzlüftermodul in das Controller-Modul, bis die Verriegelungen einrasten. Schritt 4: Installieren Sie das Controller-Modul neu Nachdem Sie eine Komponente im Controller-Modul ausgetauscht haben, müssen Sie das Controller-Modul im Systemgehäuse neu installieren und starten.
Seite 299 -controller local -auto-giveback true Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 300 1. Wenn AutoSupport aktiviert ist, können Sie die automatische Case-Erstellung durch Aufrufen einer AutoSupport Meldung unterdrücken: system node autosupport invoke -node * -type all -message MAINT=<# of hours>h Die folgende AutoSupport Meldung unterdrückt die automatische Erstellung von Cases für zwei Stunden: cluster1:>...
Seite 301 Verriegelungsverschluss Sicherungsstift 7. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. 8. Das Steuermodul auf eine stabile, flache Oberfläche legen und den Luftkanal öffnen: a.
Seite 302 Verriegelungsklammern für Luftkanäle Schieben Sie den Luftkanal in Richtung Lüftermodule Luftkanal in Richtung Lüftermodule drehen Schritt 3: Ersetzen Sie das NVDIMM Zum Austauschen des NVDIMM müssen Sie das NVDIMM im Controller-Modul mithilfe des NVDIMM- Kartenetiketts oben am Luftkanal lokalisieren und es anschließend gemäß den jeweiligen Schritten austauschen.
Seite 303 Luftkanalabdeckung Riser 2 NVDIMM in den Steckplätzen 11 und 23 2. Beachten Sie die Ausrichtung des NVDIMM in den Sockel, damit Sie das NVDIMM in das Ersatzcontrollermodul in die richtige Ausrichtung einsetzen können. 3. Werfen Sie das NVDIMM aus dem Steckplatz, indem Sie die beiden NVDIMM-Auswerfer-Laschen auf beiden Seiten des NVDIMM langsam auseinander schieben, und schieben Sie dann das NVDIMM aus dem Sockel, und legen Sie es beiseite.
Seite 304 6. Setzen Sie den NVDIMM in den Steckplatz ein. Das NVDIMM passt eng in den Steckplatz, sollte aber leicht in gehen. Falls nicht, bauen Sie das NVDIMM mit dem Steckplatz aus und setzen Sie es wieder ein. Sichtprüfung des NVDIMM, um sicherzustellen, dass es gleichmäßig ausgerichtet und vollständig in den Steckplatz eingesetzt ist.
Seite 305 Wenn Sie dies noch nicht getan haben, installieren Sie das Kabelverwaltungsgerät neu. Schritt 4: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 306 Über diese Aufgabe • Wenn Sie über ein SAN-System verfügen, müssen Sie Event-Meldungen ) für den beeinträchtigten Controller SCSI Blade überprüft haben show. Mit dem cluster kernel-service cluster kernel- Befehl (im erweiterten Modus von priv) werden der Knotenname, der Quorum-Status service show dieses Node, der Verfügbarkeitsstatus dieses Node und der Betriebsstatus dieses Node angezeigt.
Seite 307 2. Trennen Sie die Netzteile des Controller-Moduls von der Quelle. 3. Lösen Sie die Netzkabelhalter, und ziehen Sie anschließend die Kabel von den Netzteilen ab. 4. Lösen Sie den Haken- und Schlaufenriemen, mit dem die Kabel an das Kabelmanagement-Gerät gebunden sind, und ziehen Sie dann die Systemkabel und SFP- und QSFP-Module (falls erforderlich) vom Controller-Modul ab, um zu verfolgen, wo die Kabel angeschlossen waren.
Seite 308 Schritt 3: Ersetzen Sie den NVDIMM-Akku Zum Austauschen der NVDIMM-Batterie müssen Sie eine fehlerhafte Batterie aus dem Controller-Modul entfernen und die Ersatzbatterie in das Controller-Modul installieren. 1. Öffnen Sie die Luftkanalabdeckung, und suchen Sie den NVDIMM-Akku im Riser. Luftkanalaufführung NVDIMM-Batteriestecker NVDIMM-Akkupack Achtung: die LED der NVDIMM-Batterie-Steuerplatine blinkt während der Auslagerung des Inhalts in den Flash-Speicher, wenn Sie das System anhalten.
Seite 309 Wenn Sie dies noch nicht getan haben, installieren Sie das Kabelverwaltungsgerät neu. Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von...
Seite 310 Ersetzen Sie eine PCIe-Karte - ASA C800 Um eine PCIe-Karte zu ersetzen, müssen Sie die Kabel von den Karten trennen, die SFP- und QSFP-Module von den Karten entfernen, bevor Sie den Riser entfernen, den Riser neu installieren und dann die SFP- und QSFP-Module neu installieren, bevor Sie die Karten verkabeln.
Seite 311 Wenn der eingeschränkte Dann… Controller angezeigt wird… Die LOADER- Fahren Sie mit dem nächsten Schritt fort. Eingabeaufforderung Warten auf Giveback… Drücken Sie Strg-C, und antworten Sie dann Wenn Sie dazu aufgefordert werden. Eingabeaufforderung für das Übernehmen oder stoppen Sie den beeinträchtigten Regler von der System oder Passwort gesunden Steuerung: storage failover takeover -ofnode...
Seite 312 Verriegelungsverschluss Sicherungsstift 7. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. 8. Das Steuermodul auf eine stabile, flache Oberfläche legen und den Luftkanal öffnen: a.
Seite 313 Verriegelungsklammern für Luftkanäle Schieben Sie den Luftkanal in Richtung Lüftermodule Luftkanal in Richtung Lüftermodule drehen Schritt 3: Ersetzen Sie eine PCIe-Karte Um eine PCIe-Karte zu ersetzen, müssen Sie die Verkabelung und alle QSFPs und SFPs von den Ports auf den PCIe-Karten im Ziel-Riser entfernen, den Riser aus dem Controller-Modul entfernen und ersetzen, die PCIe-Karte und QSFPs wieder an den Ports installieren.
Seite 314 Luftkanal Riserverriegelung Kartenverriegelungshalterung Riser 1 (linker Riser) mit 100-GbE-PCIe-Karte in Steckplatz 1. 3. Entfernen Sie die PCIe-Karte aus dem Riser 1: a. Drehen Sie den Riser so, dass Sie auf die PCIe-Karte zugreifen können. b. Drücken Sie die Sicherungshalterung an der Seite des PCIe-Riser und drehen Sie sie dann in die offene Position.
Seite 315 Luftkanal Riserkarte 2 (mittlerer Riser) oder Verriegelungsriegel 3 (rechter Riser) Kartenverriegelungshalterung Seitenwand an Riser 2 oder 3 PCIe-Karten in Riser 2 oder 3 5. Entfernen Sie die PCIe-Karte aus dem Riser: a. Drehen Sie den Riser so, dass Sie auf die PCIe-Karten zugreifen können. b.
Seite 316 c. Drehen Sie die Verriegelung nach unten, und klicken Sie sie in die verriegelte Position. Bei der Verriegelung ist die Verriegelung bündig mit der Oberseite des Riser und der Riser sitzt im Controller-Modul. d. Setzen Sie alle SFP-Module wieder ein, die von den PCIe-Karten entfernt wurden. Schritt 4: Installieren Sie das Controller-Modul neu Nachdem Sie eine Komponente im Controller-Modul ausgetauscht haben, müssen Sie das Controller-Modul im Systemgehäuse neu installieren und starten.
Seite 317 -node local -auto-giveback true Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 318 Es empfiehlt sich, das Netzteil innerhalb von zwei Minuten nach dem Entfernen aus dem Gehäuse auszutauschen. Das System funktioniert weiterhin, aber ONTAP sendet Meldungen über das heruntergestufte Netzteil an die Konsole, bis das Netzteil ersetzt wird. Mischen Sie Netzteileinheiten nicht mit unterschiedlichen Effizienzbewertungen oder verschiedenen Eingangstypen.
Seite 319 Option 1: Wechselstromnetzteil ersetzen Führen Sie zum Austauschen eines Netzteils die folgenden Schritte aus. 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Identifizieren Sie das Netzteil, das Sie ersetzen möchten, basierend auf Konsolenfehlermeldungen oder durch die rote Fehler-LED am Netzteil. 3.
Seite 320 Sobald das Netzteil wieder mit Strom versorgt wird, sollte die Status-LED grün leuchten. 7. Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 321 Sobald das Netzteil wieder mit Strom versorgt wird, sollte die Status-LED grün leuchten. 7. Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 322 • Wenn Sie über ein Cluster mit mehr als zwei Nodes verfügen, muss es sich im Quorum befinden. Wenn sich das Cluster nicht im Quorum befindet oder ein gesunder Controller FALSE anzeigt, um die Berechtigung und den Zustand zu erhalten, müssen Sie das Problem korrigieren, bevor Sie den beeinträchtigten Controller herunterfahren;...
Seite 323 5. Entfernen Sie das Kabelführungs-Gerät aus dem Controller-Modul und legen Sie es beiseite. 6. Drücken Sie beide Verriegelungsriegel nach unten, und drehen Sie dann beide Verriegelungen gleichzeitig nach unten. Das Controller-Modul wird leicht aus dem Chassis entfernt. Verriegelungsverschluss Sicherungsstift 1. Schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben.
Seite 324 Verriegelungsklammern für Luftkanäle Schieben Sie den Luftkanal in Richtung Lüftermodule Luftkanal in Richtung Lüftermodule drehen Schritt 3: Ersetzen Sie die RTC-Batterie...
Seite 325 Original-Controller 1. Entfernen Sie den PCIe-Riser 2 (mittlere Riserkarte) vom Controller-Modul: a. Entfernen Sie alle SFP- oder QSFP-Module, die sich möglicherweise in den PCIe-Karten enthalten haben. b. Drehen Sie die Riserverriegelung auf der linken Seite des Riser nach oben und in Richtung der Lüftermodule.
Seite 326 Luftkanal Riser 2 RTC-Akku und Gehäuse 3. Schieben Sie den Akku vorsichtig von der Halterung weg, drehen Sie ihn vom Halter weg, und heben Sie ihn dann aus der Halterung. Beachten Sie die Polarität der Batterie, während Sie sie aus dem Halter entfernen. Der Akku ist mit einem Pluszeichen gekennzeichnet und muss korrekt in der Halterung positioniert werden.
Seite 327 d. Setzen Sie alle SFP-Module wieder ein, die von den PCIe-Karten entfernt wurden. VER2-Controller 1. Suchen Sie die RTC-Batterie in der Nähe der DIMMs. Luftkanal RTC-Akku und Gehäuse 2. Schieben Sie den Akku vorsichtig von der Halterung weg, drehen Sie ihn vom Halter weg, und heben Sie ihn dann aus der Halterung.
Seite 328 -node local -auto-giveback true Schritt 5: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. "Rückgabe und Austausch von Teilen"Weitere Informationen finden Sie auf der Seite.
Seite 329 Die hierin enthaltenen Daten beziehen sich auf ein kommerzielles Produkt und/oder einen kommerziellen Service (wie in FAR 2.101 definiert) und sind Eigentum von NetApp, Inc. Alle technischen Daten und die Computersoftware von NetApp, die unter diesem Vertrag bereitgestellt werden, sind gewerblicher Natur und wurden ausschließlich unter Verwendung privater Mittel entwickelt.
